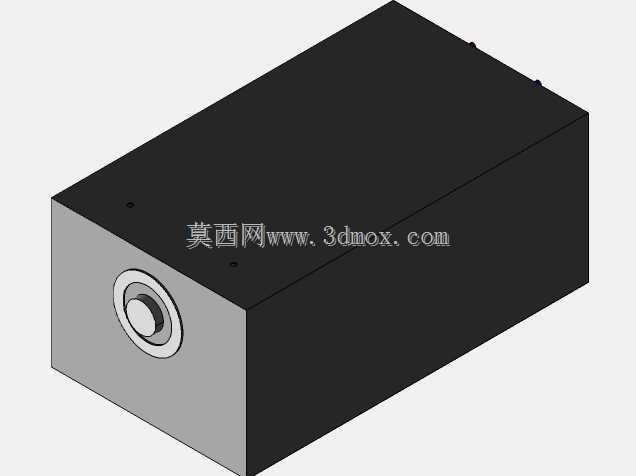

布德鲁斯Logamax U072燃气采暖设备结构模型

该模型还原的是壁挂式燃气采暖设备的主机结构，这类设备广泛应用于分户式住宅供暖、小型商用空间恒温供热场景，可同时满足生活热水供应与室内采暖循环的双重需求，是民用供热领域普及率较高的集成式热源设备。从结构设计来看，整机采用长方体封闭式壳体布局，正面预留燃烧器与管路对接的接口区域，壳体做了分色处理，主体侧壳为哑光黑饰面，前端接口面板为浅灰色金属质感，所有外露接口集中布置在前端面，可大幅降低现场安装时的管路排布难度，减少管线弯折带来的流阻损耗。设计阶段优先考虑了安装边界的适配性，整机厚度控制在适配常规墙面挂装的尺寸范围内，背部预留挂装固定点位，可直接匹配住宅厨卫墙面的承重挂架，无需额外做墙体加固处理，壳体顶部预留排烟接口与水路接口的避让空间，安装时无需对壳体做二次裁切即可完成管线对接。设备核心功能集成在封闭壳体内部，包含燃烧换热模块、循环泵组、控制单元与安全防护组件，模型还原了外部壳体的装配关系与接口位置，可用于采暖系统管路排布的干涉校验、安装方案的可视化演示，也可作为暖通设备选型阶段的空间占位模型使用。从建模细节来看，壳体的拼接缝、固定螺丝点位、前端接口的同轴度都做了还原，前端圆形接口为燃气与水路的集成对接端，接口处做了阶梯式结构设计，可适配不同管径的快接接头，减少现场安装的密封处理工作量。壳体边角做了小圆弧过渡处理，既可以避免安装过程中磕碰划伤，也能提升壳体的结构强度，减少运输过程中边角变形的概率。在实际工程应用中，这类设备的三维模型常被用于家装BIM设计、暖通系统集成方案展示，可提前校验设备与周边橱柜、管线的空间间隙，避免现场安装时出现尺寸冲突，模型的外部尺寸与实际产品的安装尺寸保持一致，可直接导入装配环境做空间匹配，无需额外调整缩放比例。
