螺钉紧固式弹簧复位锁紧插销结构

这类带弹簧复位功能的锁紧结构，常被用在需要频繁开合、快速锁止的工装夹具、设备防护门、可拆卸检修面板以及小型工位载具的定位环节，相比普通无复位的插销结构，它能在操作人员解除锁止力后自动收回锁舌，避免插销外露剐蹭工件或是卡滞在开合路径上，在流水线旁的工位治具、设备侧开检修舱门这类需要单手操作开合的场景里，能大幅降低操作步骤，提升换型、检修的操作效率。

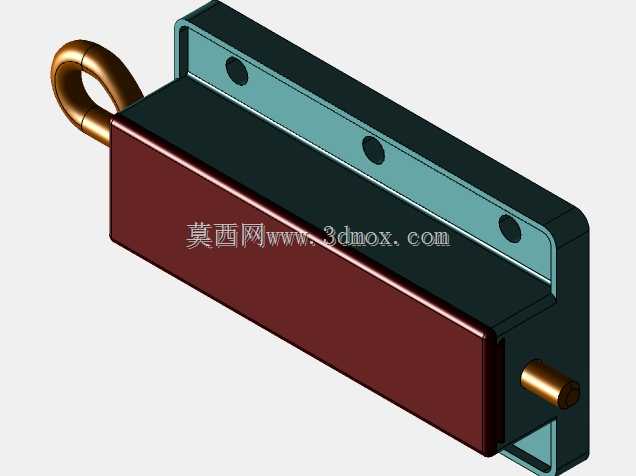

整个结构的锁止动作依靠内置的压缩弹簧提供预紧力，常态下锁舌在弹簧推力下伸出安装座卡入对应定位孔，完成两个部件的相对位置固定；需要解锁时，拉动端部的拉环即可带动锁舌压缩弹簧退回安装座内部，解除锁止状态，松开拉环后弹簧自动推动锁舌复位，不需要额外的手动归位操作。结构的安装基座采用带法兰边的座体设计，法兰边上预留了六个螺钉安装孔，安装时不需要额外做焊接或是复杂的卡扣结构，直接通过六颗螺钉将基座固定在待安装的板件表面即可，安装孔的位置沿基座长度方向均匀排布，能保证锁止受力时基座不会出现偏载翘起的问题，适配厚度在3mm以上的钢板、铝合金板或是硬质工程塑料板的安装场景。

设计这类结构时，首先要确认锁舌的伸出长度满足锁止深度要求，避免锁止深度不足受振动后脱出，同时要给弹簧预留足够的压缩行程，保证解锁时锁舌能完全退回基座端面以内，不会在开合过程中剐蹭对接部件；基座内部的锁舌导向孔需要做同轴度公差约束，避免锁舌伸缩过程中出现卡滞，弹簧的选型要兼顾锁止预紧力和操作拉力，预紧力过大会导致拉环操作费力，预紧力过小则容易受设备振动影响出现意外解锁。整个结构的外形为长条矩形，安装时需要在对接部件上对应锁舌的位置加工匹配的定位孔，定位孔的孔径要比锁舌直径大0.2-0.5mm，补偿安装时的位置误差，避免出现锁舌无法顺利插入的问题，基座的安装边界要预留出拉环的操作空间，保证操作人员能顺利勾住拉环完成解锁动作，不会被周边的其他结构件干涉操作。
