铝板结构四旋翼飞行器概念设计方案

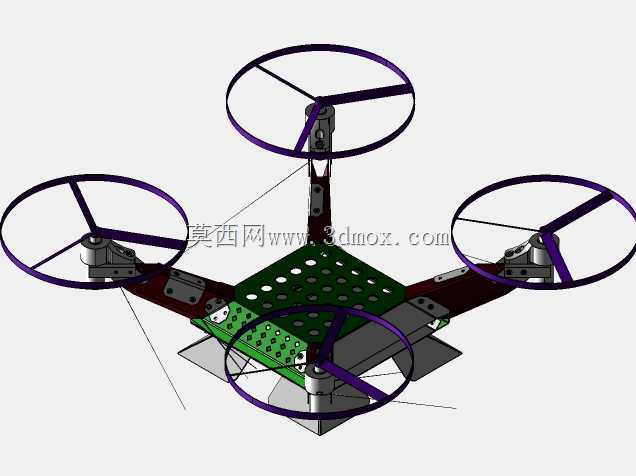

这款四旋翼飞行器采用全铝板拼接的机架结构，核心设计思路是依托铝合金板材的易加工特性，降低原型机的制作门槛，同时兼顾机架整体的刚性与自重平衡，适合作为小型飞控算法验证、机载微型传感器搭载的试验平台使用。从结构布局来看，四个机臂采用对称式X型排布，机臂与中心承载板通过螺栓组实现刚性连接，中心板预留了密集的规则安装孔位，可根据不同试验需求灵活固定飞控主板、电池仓、信号接收模块以及各类微型任务载荷，无需额外打孔改造，适配多数通用小型航电配件的安装尺寸。旋翼防护圈采用一体化环形设计，与机臂末端的电机安装座直接固定，既可以在低空飞行、近物作业时避免桨叶直接碰撞障碍物造成损坏，也能在原型机调试阶段降低高速旋转桨叶的安全风险。机臂末端的电机座预留了标准微型无刷电机的安装孔位，安装边界可适配常见的22系列、23系列外转子无刷电机，配合对应尺寸的螺旋桨可满足不同起飞重量的载荷需求。从实际应用场景出发，这类铝板结构的四旋翼原型机，多用于高校飞控课程的教学试验、小型航拍设备的搭载测试、室内环境巡检的功能验证，相比一体注塑或碳纤一体成型的机架，铝板结构的修改成本更低，在试验阶段如果出现机臂损坏、安装位不匹配的问题，可直接通过裁剪铝板、重新钻孔完成局部替换，无需重新制作整套模具。机架的中心承载板采用双层叠合的铝板结构，两层板之间预留了走线空间，可将电调、供电线路全部收纳在板层间隙内，既避免飞行过程中线路外露干扰气流，也能减少线路被桨叶剐蹭的风险。需要注意的是，该结构属于概念验证阶段的设计，未经过实际飞行的动力学测试与振动优化，实际使用时需要根据搭载的设备重量调整机臂的截面尺寸，必要时在电机安装座处增加减震垫，降低电机振动传递到飞控传感器的幅度，同时要根据整机重量匹配对应拉力的电机与桨叶，预留足够的动力冗余才能保证飞行稳定性。旋翼防护圈的直径略大于螺旋桨的旋转直径，安装时需要保证防护圈与桨叶之间留有足够的安全间隙，避免飞行过程中结构形变导致桨叶擦碰防护圈。
