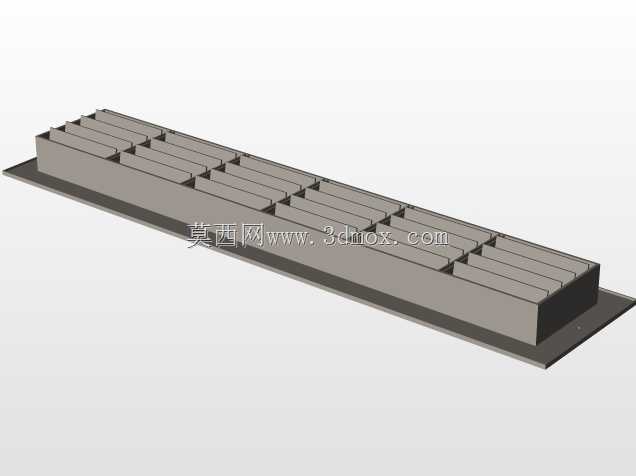

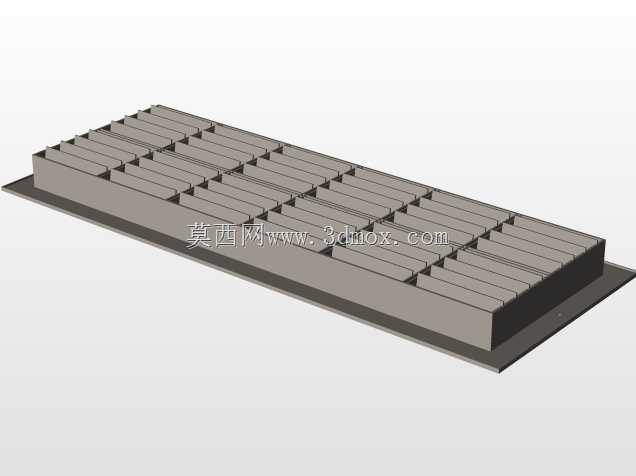

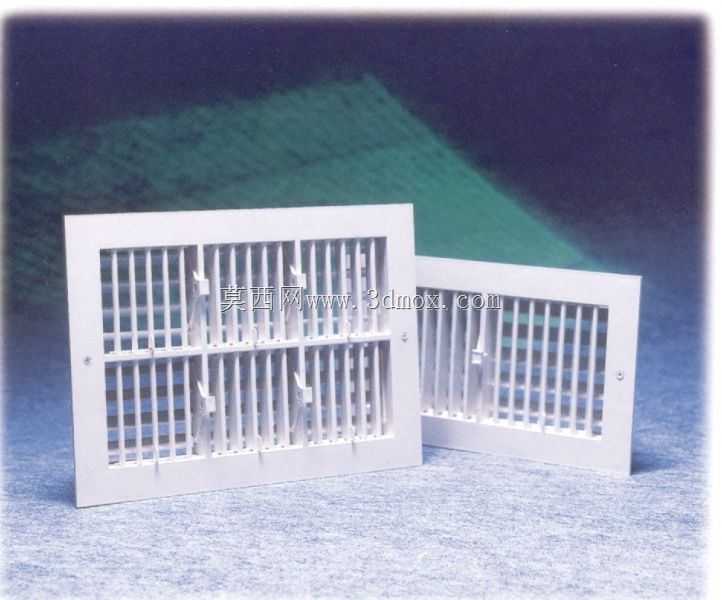

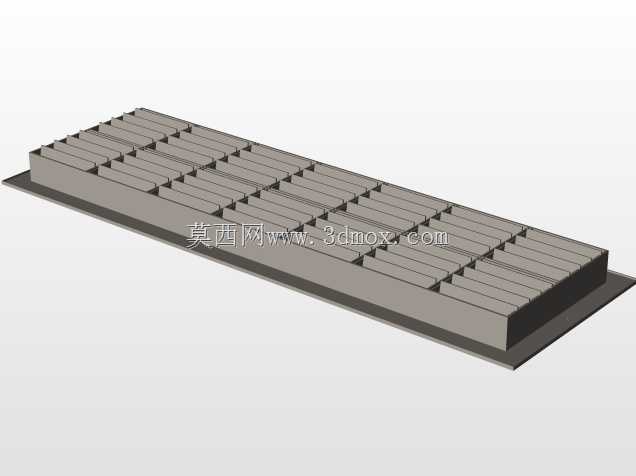

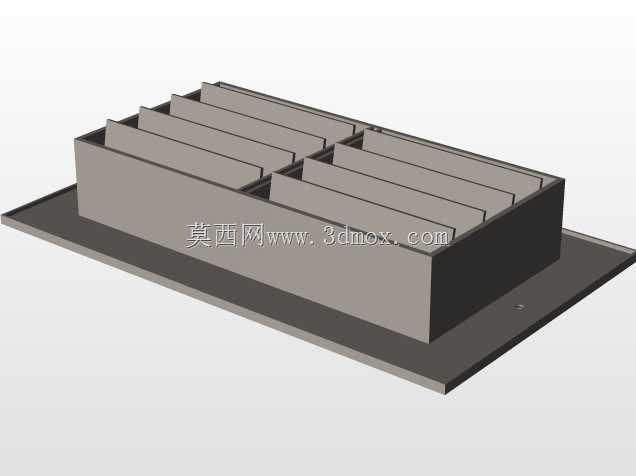

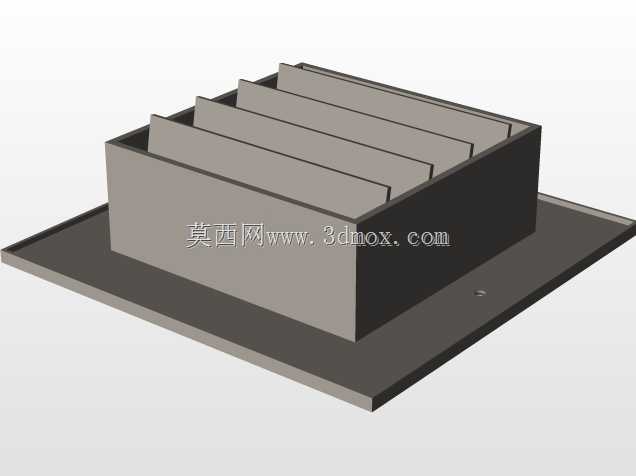

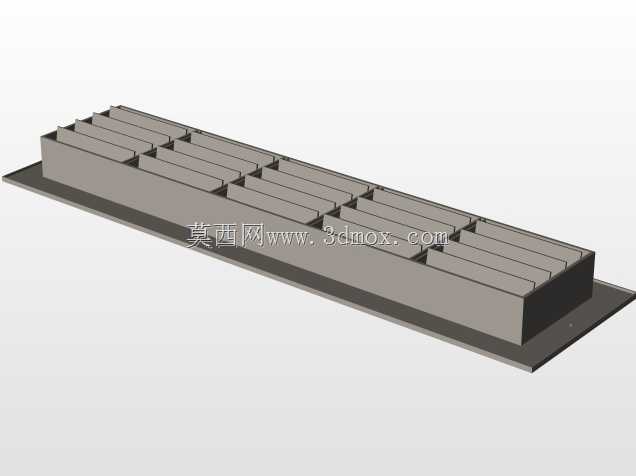

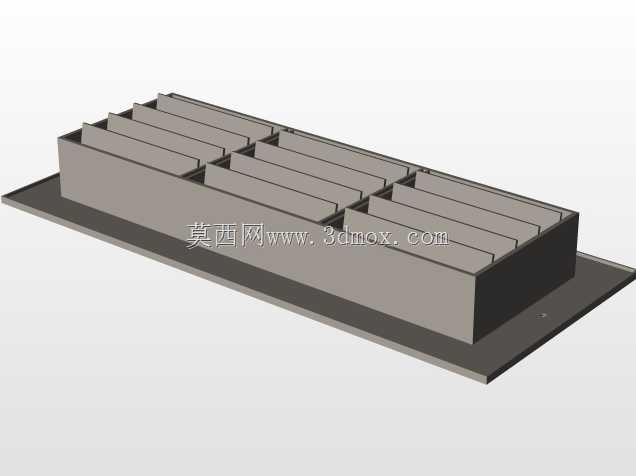

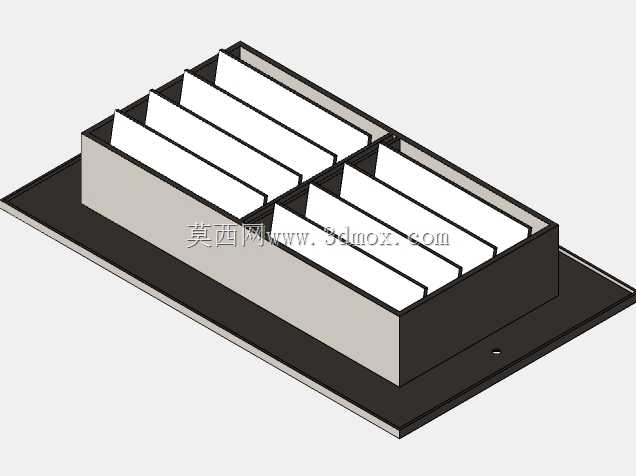

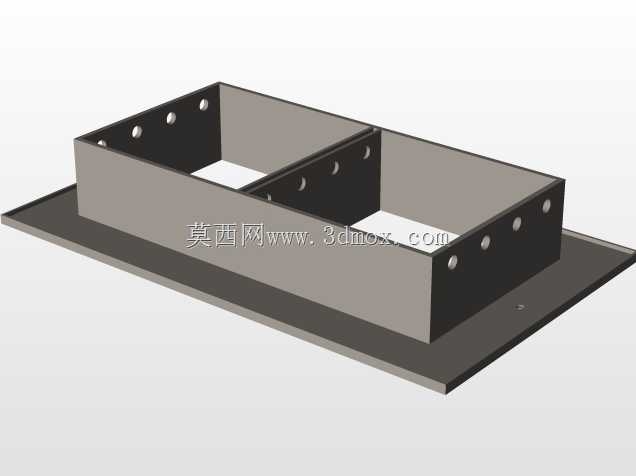

双层可调式通风空调出风格栅结构

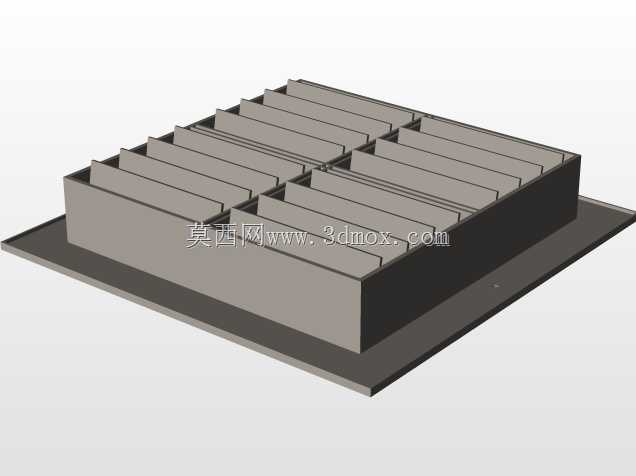

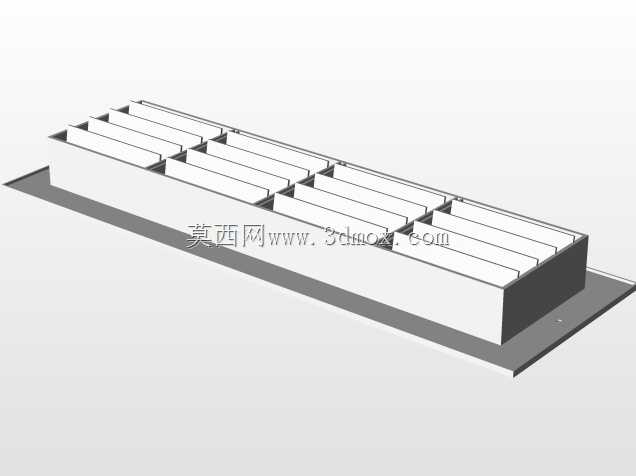

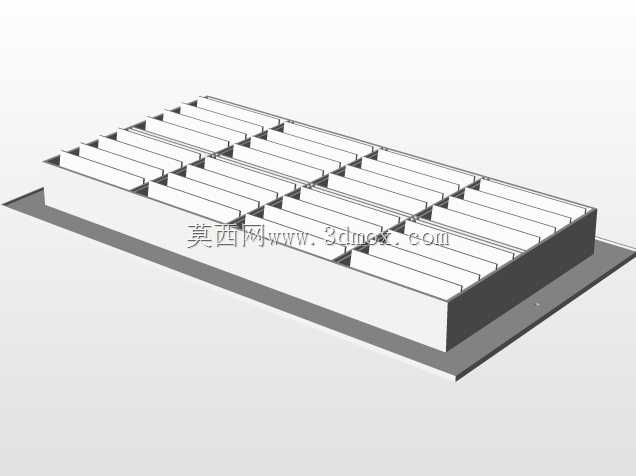

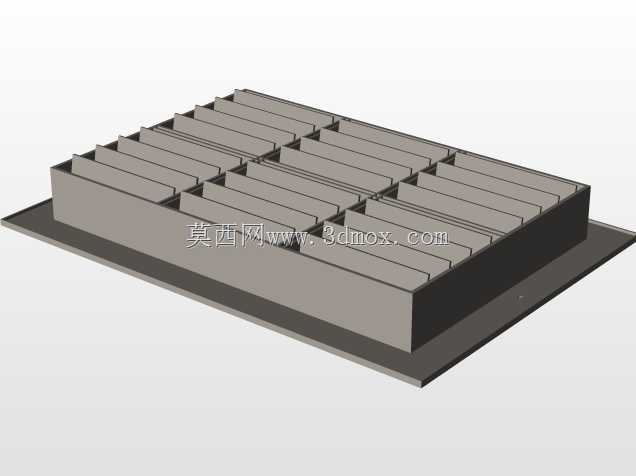

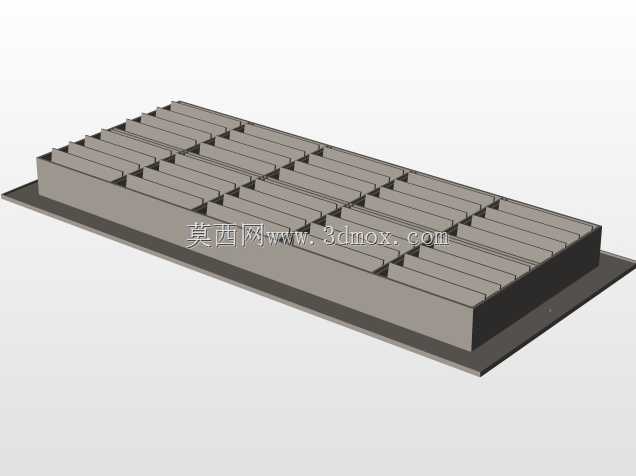

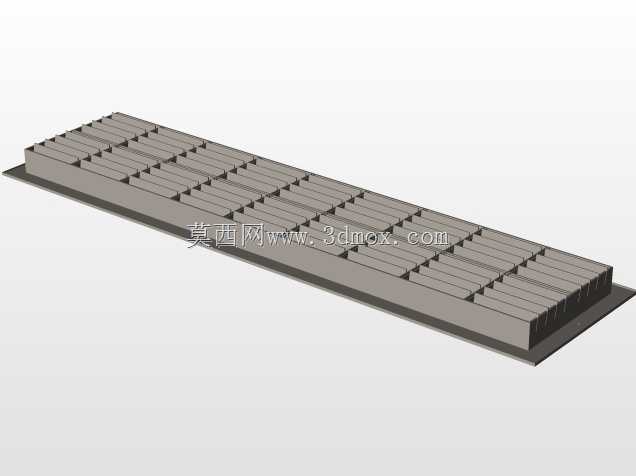

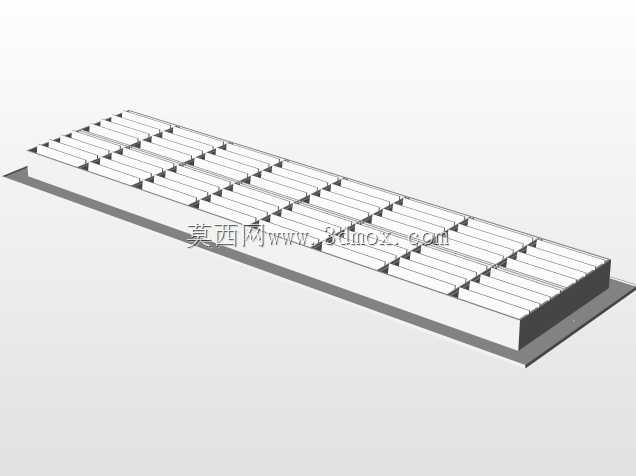

这类双层结构的空调格栅，主要应用在商用中央空调末端送风、新风系统墙面出风口、机柜散热通风口等场景，日常在办公场所吊顶、工业车间侧墙送风位、洁净室回风段都能见到同结构产品。从结构设计来看，这款格栅采用内外双层独立叶片排布，外层横向叶片负责上下导风角度调节，内层竖向叶片可调整左右送风范围，每一组叶片都带有独立的卡扣式调节拨片，拨动时阻尼感均匀，调整到目标角度后不会自行垂落偏移，能精准控制送风覆盖范围，避免直吹人体带来的不适感，同时也能通过调整叶片开合度控制送风量大小。格栅外框采用直角翻边结构，安装时可直接嵌入预留的墙体或吊顶开孔内，翻边边缘做了微小的圆角处理，安装时不会划伤施工人员手部，也能和安装面贴合更紧密，减少边缘漏风的情况。设计时优先考虑了通风效率与防护性的平衡，叶片之间的间距经过测算，既保证足够的通风过流面积，减少送风阻力带来的风噪，又能阻挡较大体积的杂物进入通风管道内部，避免管道内积尘或被异物堵塞。从安装边界来看，这类格栅的外框尺寸要比实际开孔尺寸大出10mm左右的压边量，安装深度控制在40mm以内，适配常规的通风管道壁厚与吊顶夹层空间，不需要额外加装转接件就能完成固定。叶片的转轴位置采用了一体式的卡槽结构，没有额外的金属销轴，长期使用不会出现销轴锈蚀、脱落导致叶片无法固定的问题，整体材质选用硬质工程塑料，抗老化性能优异，在长期冷热风交替的工作环境下不会出现变形、脆裂的情况，表面做了哑光白色处理，和常规的室内墙面、吊顶颜色适配度高，不需要额外做表面装饰就能融入装修风格。在结构建模过程中，需要重点关注叶片转轴的配合间隙，间隙过大会导致叶片松动晃荡，间隙过小则会出现调节卡涩、拨动费力的问题，同时每一片叶片的角度一致性要做校验，保证关闭状态下叶片之间贴合紧密，不会出现透风漏光的情况。
