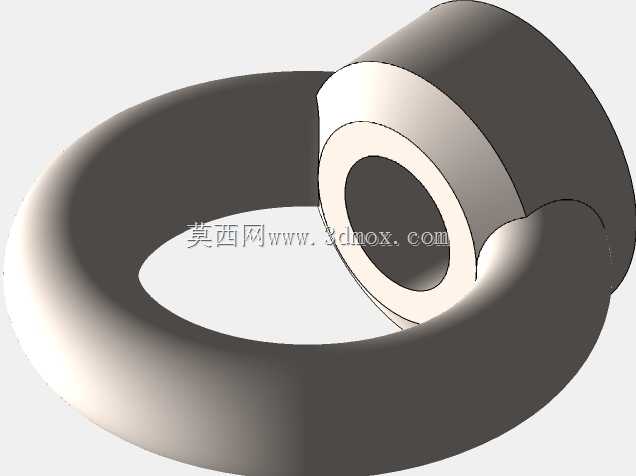

德标环形吊环螺母结构设计

这款环形螺母属于起重连接类紧固件，常被用于需要频繁吊装、挂接的设备装配场景中，比如小型工装夹具的起吊点位、轻型输送线的挂装节点、户外小型设备的安装吊点，也可在模具拆装、轻型设备移位时作为受力连接部件使用。不同于普通六角螺母依靠端面压紧实现锁紧的逻辑，环形螺母的核心受力结构是一体成型的封闭环体，使用时吊索、卸扣可直接穿入环内，无需额外加装吊耳类转接件，能减少装配层级带来的受力损耗。从结构设计逻辑来看，该零件的螺纹段与环形段采用圆弧过渡衔接，没有尖锐的应力集中棱角，在承受竖向拉力时，力流可以顺着圆弧面均匀传递到整个环体截面，避免局部应力过大导致的断裂风险。环体内壁做了等半径的圆弧修型，穿入吊索时不会因为棱角切割损伤吊索外层，能提升吊装作业的安全性。螺纹段的同轴度与环体中心保持严格对齐，安装后吊点受力方向与螺纹轴线重合，不会产生额外的偏载力矩，避免螺杆受弯变形。安装时需要注意，螺纹段需要完全拧入配套螺杆，直至环形段的下端面与被连接件表面完全贴合，不允许存在悬空段，否则会在环体根部产生额外的弯曲应力，大幅降低额定承载能力。环体的内孔尺寸适配常规规格的卸扣与吊装带，不需要定制特殊规格的吊具就能直接配套使用，降低现场装配的适配成本。整个零件采用一体成型结构，没有焊接拼接缝，避免了焊接缺陷带来的承载能力下降问题，表面做了圆滑过渡处理，没有毛刺飞边，搬运和装配过程中不会划伤操作人员。在做结构校核时，需要重点关注环体最小截面处的拉应力，以及螺纹与环体衔接处的复合应力，确保在额定载荷下的安全系数满足起重作业的规范要求。这类环形螺母不适合用于存在频繁冲击载荷的场景，也不能承受过大的横向剪切力，使用时需要保证受力方向尽量与螺纹轴线保持一致，避免侧向受力导致环体变形或者螺纹滑牙。
