柴油发电站动力机组三维结构设计

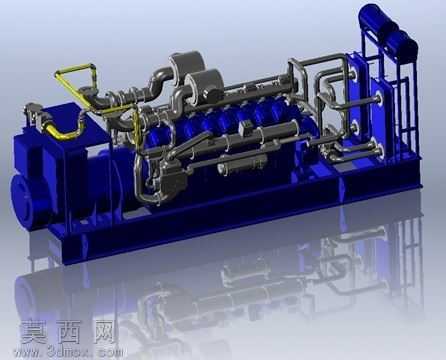

本作品为柴油发电站动力机组的三维建模设计成果，建模过程中依托三维设计软件完成全参数化结构搭建，首先对机组的核心动力单元、管路系统、支撑底座、附属功能模块进行分块建模，确保各部件的装配关系完全匹配实际工业产品的安装逻辑。建模阶段优先还原机组的真实结构比例，从柴油主机的缸体排布、进排气歧管的走向，到冷却管路、燃油管路的弯折弧度与连接点位，都严格参照柴油发电机组的实际工程结构进行绘制，避免出现结构错位、装配干涉的问题。材质渲染阶段，针对不同部件赋予对应材质属性：主机缸体与支撑底座采用深蓝色金属漆材质，还原工业设备常用的涂装质感，金属管路部分赋予抛光不锈钢材质，通过调整反射参数体现金属表面的光泽与环境反射效果，密封件、操作手柄等部件分别赋予橡胶、防滑工程塑料材质，让整体渲染效果贴近真实设备的视觉表现。结构设计上，完整呈现了机组的集成式布局：核心柴油动力单元居中布置，配套的排气消音组件、冷却循环组件、管路阀组沿主机两侧有序排布，底部采用一体化焊接式底座结构，预留了安装固定点位与管路走线空间，既保证机组运行时的结构稳定性，也兼顾了后期维护的操作空间。设计思路围绕工业级柴油发电站的实用需求展开，在还原核心功能结构的基础上，对管路的排布进行了优化梳理，避免管线交叉杂乱，让整体模型的结构逻辑清晰，既可以作为发电设备结构认知的教学参考素材，也可为同类型动力机组的布局设计提供三维参照，模型在渲染时添加了地面反射效果，进一步提升了整体展示的真实感，各部件的分层建模也支持后续对单个组件进行拆解修改，适配不同场景的使用需求。
