工业级柴油发电机组MGA6371三维结构设计

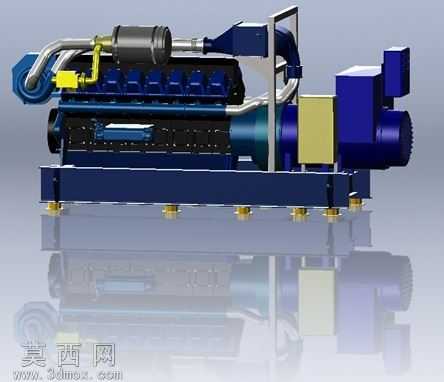

本模型为工业级柴油发电机组MGA6371的完整三维设计成果，建模过程严格遵循实体机械设计逻辑，采用自底向上的装配建模思路完成全结构搭建。首先针对核心柴油发动机主体进行参数化建模，精准还原直列多缸机体的缸体排布、缸盖结构、曲轴箱轮廓，对进排气系统的金属管路走向、涡轮增压器的蜗壳结构、排气消音筒的圆柱腔体结构逐一进行特征建模，管路部分通过扫掠、放样特征还原真实的弯折弧度与接口法兰结构，保证管路连接的密封性与装配合理性。同步对发动机侧的燃油滤清器、机油管路、启动电机等附属部件进行等比例建模，还原附属件的安装位置与固定结构。随后完成发电机端的建模工作，精准还原主发电机的定子外壳、端盖、散热筋结构，以及发动机与发电机之间的连接联轴器、连接壳体结构，保证动力传输路径的结构还原度。机组公共底座采用型钢焊接框架结构建模，还原底座的横梁、纵梁排布，以及机组与底座之间的减震垫安装结构，每个减震垫的上下安装板、橡胶减震层都做了分层特征处理，还原真实的减震支撑逻辑。模型还包含机组侧的控制箱体、空滤总成、燃油管路固定支架等附属结构，所有部件的装配约束完全按照实际机械装配关系设置，转动部件、固定部件的约束关系清晰合理。材质渲染阶段，针对不同部件赋予对应物理材质：发动机机体采用深蓝色金属烤漆材质，还原工业设备的漆面质感，金属管路采用抛光不锈钢材质，表现金属管路的反光特性，发电机外壳采用哑光深蓝色工程漆面，控制箱采用亮蓝色工程塑料材质，减震垫采用黑色橡胶材质，底座采用深灰色金属防锈漆材质，消音筒采用深灰色耐高温金属材质。渲染时采用工作室均匀布光，添加地面反射效果，清晰展现机组的整体轮廓与各部件的层次关系，模型整体结构完整，无缺失干涉，可用于机组结构展示、安装教学、布局方案演示等场景，完整还原了大功率柴油发电机组的机械结构组成与布局逻辑。
