飞机座舱1.25英寸圆形空气通风口结构

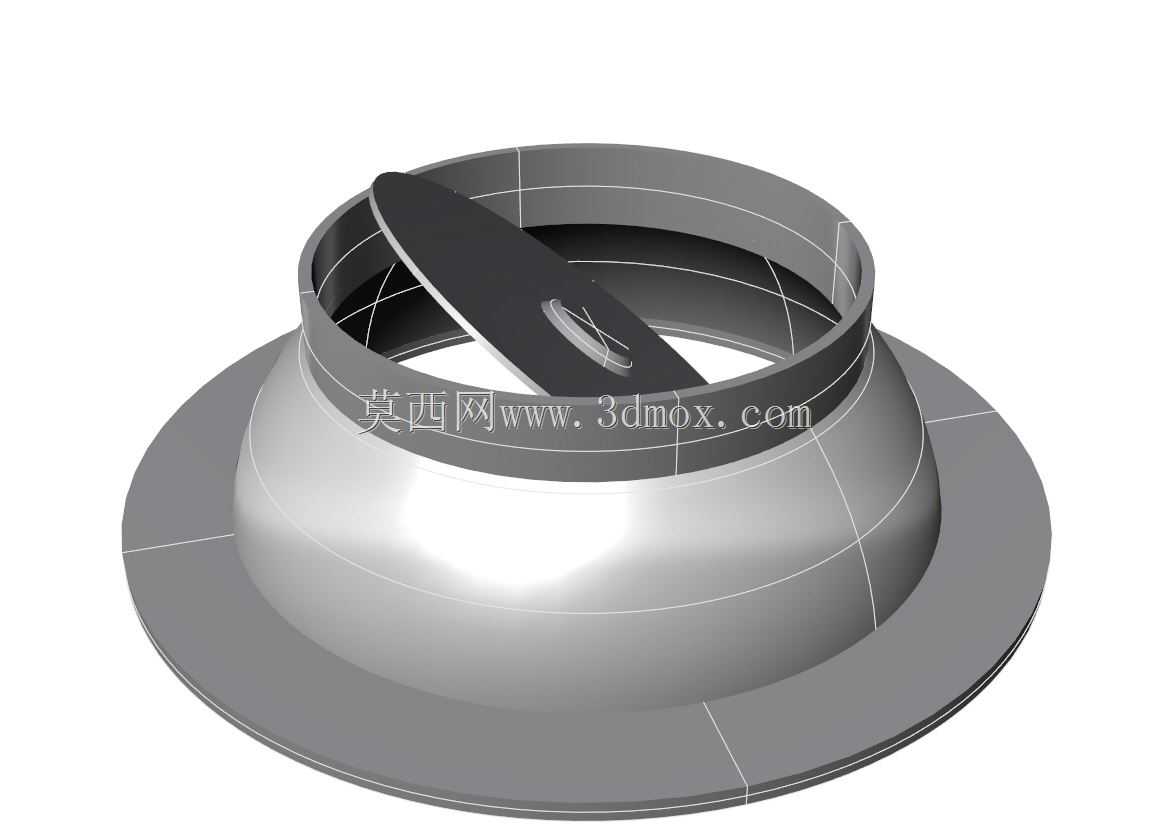

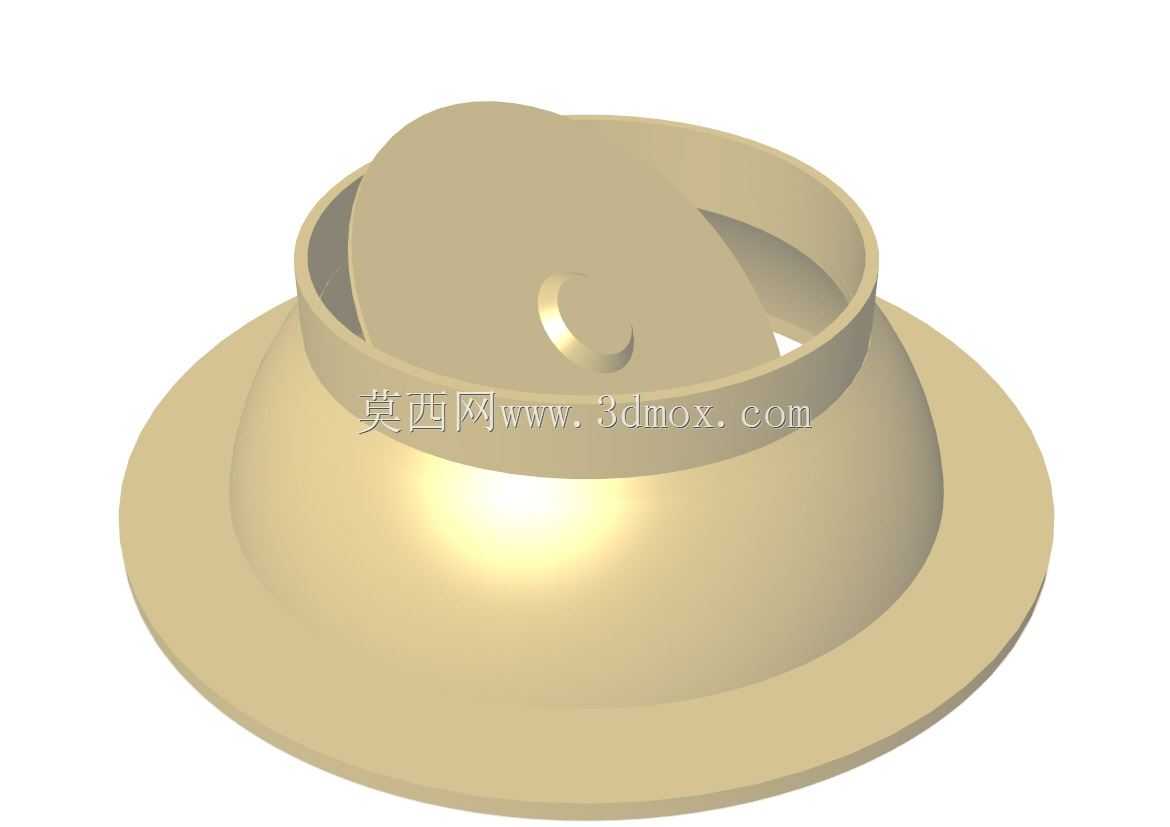

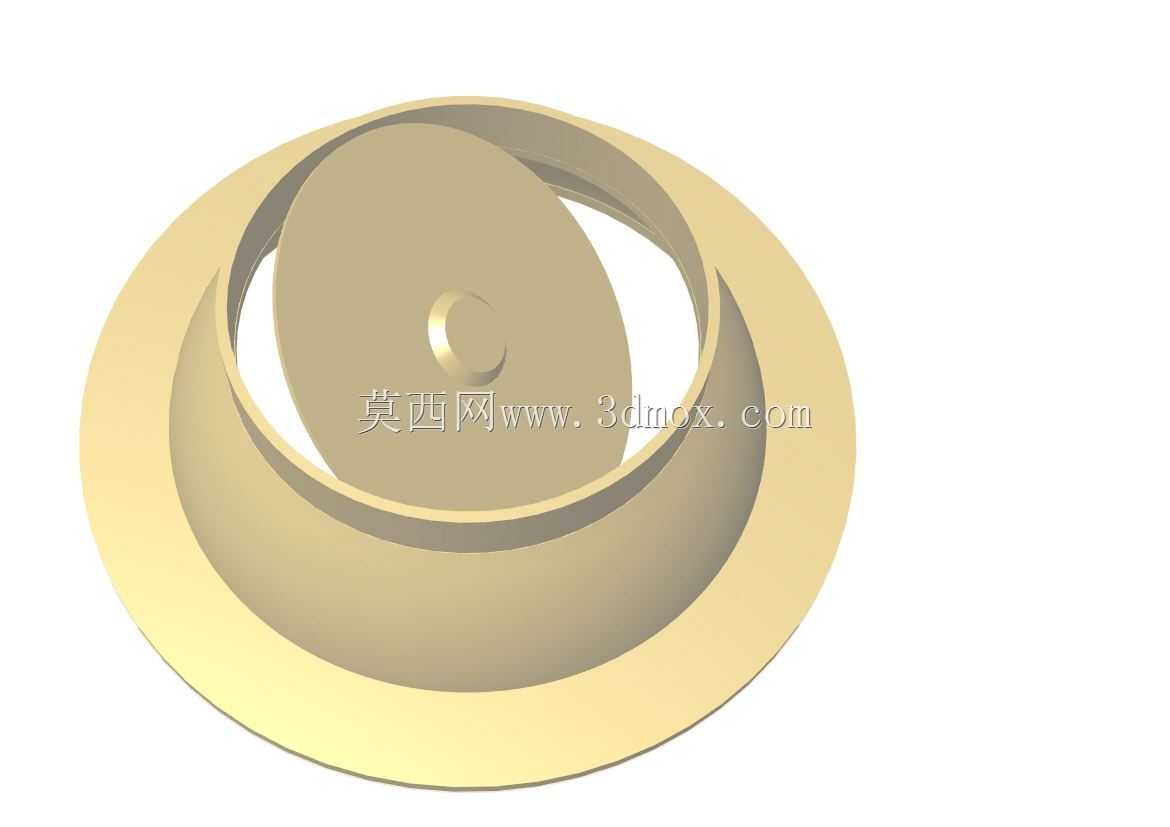

在民用及通用航空器座舱内部环境控制系统的末端配风环节，这类圆形嵌入式通风口是直接面向驾乘人员的终端气流调节部件，主要承担座舱局部区域的新风分配、气流导向与排气泄压功能，适配1.25英寸标准安装开孔，属于环控系统里体量不大但直接影响驾乘体验的细节构件。从实际装机场景来看，这类通风口通常布置在座舱侧壁面板、仪表台下方、头顶行李架下缘等位置，通过与环控系统的支状送风管路对接，将经过温度调节、加压过滤的新鲜空气输送到座舱内的指定区域，部分同结构构件也可作为座舱局部排气口使用，平衡座舱内部的气压梯度，避免局部区域出现气流滞止带来的憋闷感。从结构设计逻辑来看，该构件采用双层环形嵌套的基础构型，外层为带外翻边的安装基座，翻边直径大于安装开孔尺寸，安装时可直接卡入预制的面板开孔内，依靠翻边与面板表面的贴合实现轴向定位，不需要额外设计复杂的紧固件连接结构，既能够降低面板加工的精度要求，也能减少装机时的工序步骤，适配航空器内饰装配快装快拆的维护需求。内层为可转动的导流调节盘，通过中心的枢轴结构与外层基座连接，转动调节盘时可以改变通风口的有效通流面积，同时调整气流的射出角度，满足不同驾乘人员对风量、风向的个性化调节需求，调节过程的阻尼感依靠枢轴与基座的配合公差实现，不需要额外加装阻尼垫片，减少了零件数量与装配复杂度。建模过程中特意省略了接口位置的连接螺纹结构，主要是因为不同机型的送风管路连接标准存在差异，部分机型采用卡箍式快接结构，部分采用直插式密封连接，预留出接口位置的建模余量，方便设计人员根据具体装机的管路参数补充对应连接结构，避免固定螺纹结构带来的适配性局限。从安装边界来看，该构件的轴向嵌入深度较浅，不会占用面板后方过多的管路布置空间，适合座舱内部后方布线布管空间局促的安装场景，圆形的外轮廓也能降低面板开孔的加工难度，常规的开孔工具即可完成安装位加工，不需要定制异形开孔刀具。在实际使用过程中，这类通风口的表面做了圆弧过渡处理，没有尖锐的凸起棱角，避免航空器遇到颠簸时人员磕碰受伤，整体构型简洁流畅，既能够满足气流输送的功能需求，也能适配航空器内饰的整体简约设计风格，不会因为突出的结构破坏内饰的整体视觉协调性。
