双叉型安装固定钣金支架结构设计

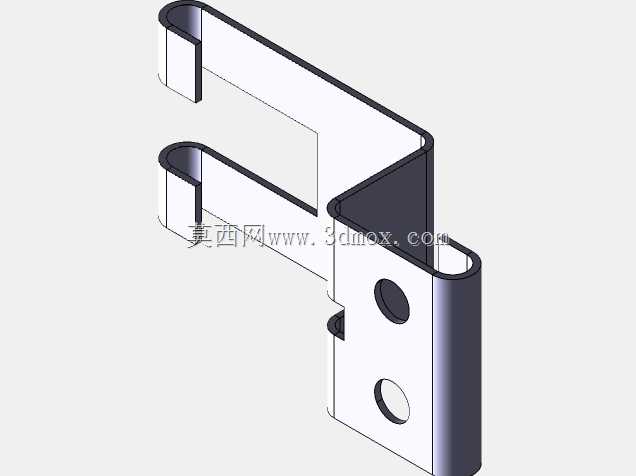

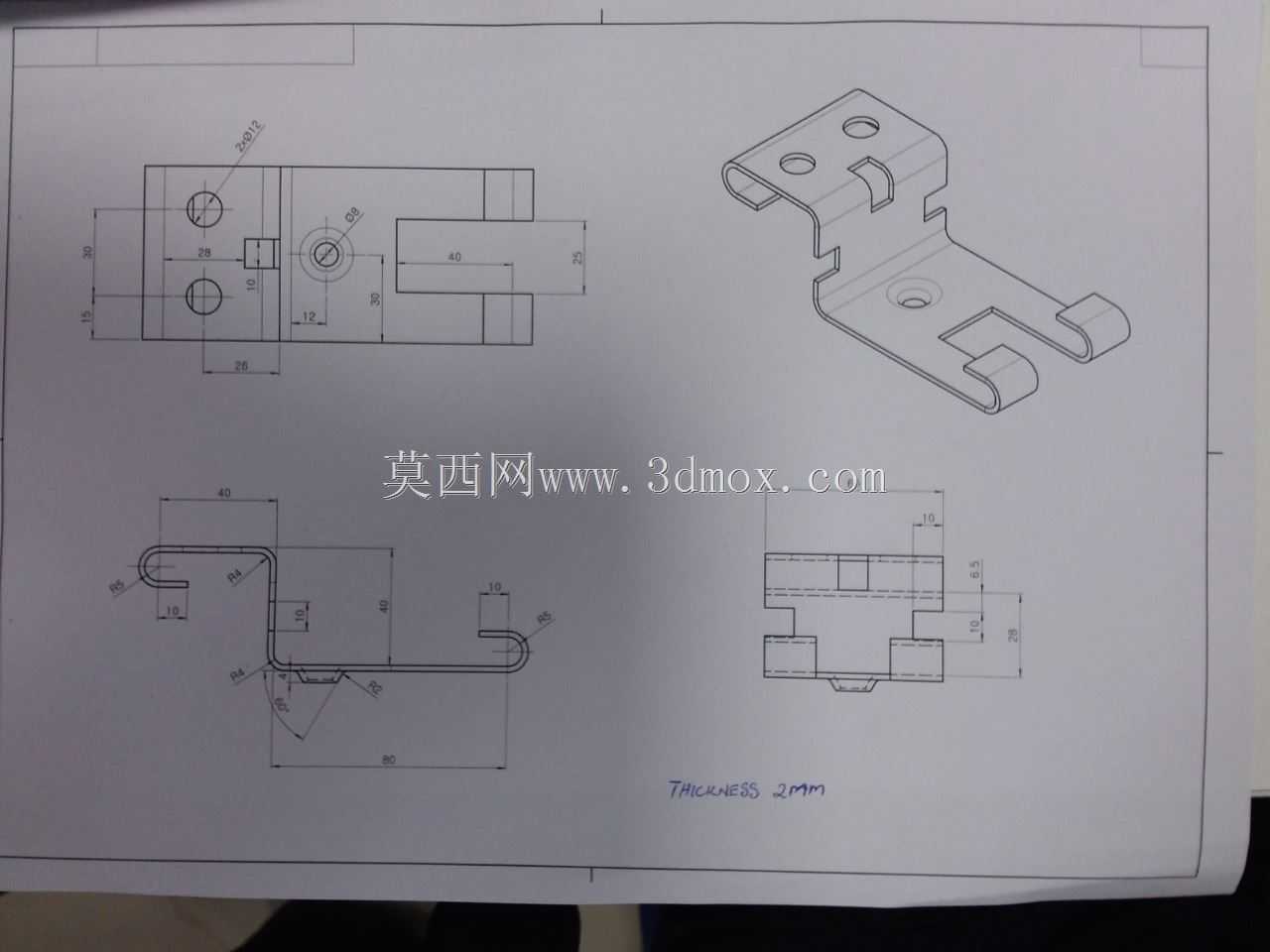

这款双叉型钣金固定支架，多应用在工业设备内部的线束固定、小型传感元件挂载、轻型管路卡位场景中，在自动化生产线的工位旁侧机架、电气柜内部安装梁、小型输送设备的侧边辅件安装位都能见到这类构件的身影。从结构设计逻辑来看，整体采用等厚薄钢板折弯成型，没有额外的焊接拼接工序，所有弯折处都预留了标准钣金折弯内R角，避免折弯过程中出现板材开裂、应力集中的问题，同时弯折后的边缘做了内卷边处理，既可以提升构件整体的抗扭刚度，也能避免安装维护过程中锋利板边划伤操作人员。主体立板上开设的两个圆形安装孔，采用上下错位排布，适配M4或者M5规格的标准紧固件，安装时可以根据现场的固定孔位偏差做小范围的位置调整，降低安装对位的难度；立板一侧延伸出的两个平行叉型臂，臂端都做了同向的直角折弯收口，形成带限位挡边的卡位结构，用来卡入对应规格的圆管、线束束或者小型元件的安装卡槽，不需要额外的捆扎或者紧固件就能实现初步卡位，提升装配效率。从安装边界来看，两个叉臂的平行间距控制在18mm，单臂的有效卡位深度为12mm，适配直径在10-16mm之间的管状或者柱状构件的固定需求；主体立板的总高度为45mm，总宽度为30mm，板材厚度选用1.2mm的冷轧钢板，成型后整体的侧向承重可以达到3kg，完全满足轻型辅件的挂载需求。设计过程中充分考虑了钣金加工的工艺性，所有的开孔都在板材落料工序中一次性冲压完成，折弯工序只需要三次定位弯折就能完成整体成型，不需要后续的二次机加工，适合批量冲压生产，能有效控制单件的加工成本。叉臂的折弯角度严格控制在90度±0.5度的公差范围内，保证两个臂端的卡位平面处于同一水平面，避免安装后出现卡位偏斜、固定件滑脱的问题；立板与叉臂衔接的位置做了小尺寸的让位缺口，避免折弯时相邻面出现材料挤压凸起，保证安装时立板可以完全贴合在安装基准面上，不会出现安装间隙。这类钣金支架在实际使用中，通常会配合防震橡胶垫使用，在卡位的接触面粘贴薄橡胶层，既可以避免固定的管件或者线束被金属板边磨损，也能吸收设备运行过程中产生的小幅振动，防止固定件出现松脱移位。
