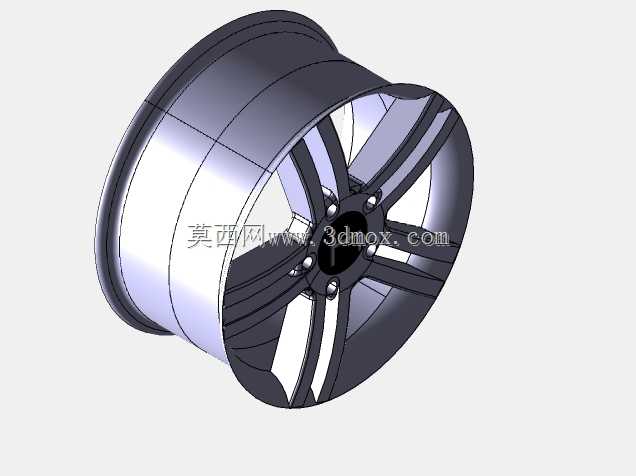

五辐式乘用车铝合金轮毂结构设计

该轮圈作为乘用车行走系统的核心承载部件，直接对接轮胎装配与车桥连接端，日常行驶中承担整车垂直载荷传递、转向力矩输出以及制动过程的反向冲击，适配常规铺装路面的家用轿车、城市SUV等车型使用，可匹配对应尺寸的真空子午线轮胎，满足日常通勤、城际高速行驶等多数民用场景的使用需求。

从结构功能层面看，轮圈整体分为轮辋与轮辐两个核心功能区，外侧轮辋部分设置有标准的胎圈座结构，带有匹配轮胎安装的止口凸缘，可保证轮胎充气后与轮辋紧密贴合，避免高速行驶中出现轮胎脱圈风险；轮辋的中部预留了气门嘴安装孔位，位置避开轮辐受力集中区，方便后期轮胎充气与胎压监测模块的加装。中心的轮辐采用五辐式布局，辐条做了等距均分设计，每根辐条从中心安装盘向外延伸至轮辋内侧连接处，截面采用渐变式厚度设计，靠近中心安装座的位置厚度更大，可分散螺栓连接点的集中应力，向轮辋延伸段逐步收薄，在保证结构强度的前提下尽可能降低整体自重，减少簧下质量，提升车辆行驶的悬挂响应速度。

中心安装区域设置有五个螺栓安装孔，孔位按照标准乘用车PCD节圆直径排布，可匹配对应车型的轮毂轴承安装法兰，中心孔做了高精度公差设计，安装时可与车桥轴头精准配合，保证轮圈旋转时的同轴度，避免高速行驶出现方向盘抖动问题；安装面做了平整化加工处理，可与刹车盘、法兰面完全贴合，保证连接刚性，避免长期使用后出现螺栓松动的情况。

设计过程中优先考虑了受力路径的合理性，轮辐的造型走向完全贴合车辆行驶时的受力传递方向，加速、制动时的纵向力与转向时的侧向力均可通过辐条顺畅传递至轮辋整体，避免局部应力集中导致的结构开裂；辐条表面做了流线型过渡处理，没有尖锐的直角结构，既可以降低行驶时的风阻，也能减少应力集中点，同时方便后期表面涂装、抛光等工艺处理。轮辋的宽度、偏距参数均按照民用乘用车的常规安装边界设计，安装后不会超出车身翼子板边界，也不会与内侧的刹车卡钳、悬挂摆臂发生运动干涉，转向打满时轮胎与轮拱内衬的间隙保留足够安全余量，适配多数常规尺寸的刹车系统升级需求，不需要额外加装法兰盘调整偏移量。

在实际使用场景中，该轮圈可承受日常行驶中路面颠簸带来的交变载荷，经过结构优化后的辐条布局可有效分散路面冲击，过减速带、坑洼路面时的载荷可均匀分布到每根辐条上，避免局部过载变形；轮辋的密封面精度满足真空胎的使用要求，不需要加装内胎即可保证轮胎气压稳定，减少日常使用中的漏气风险。整体结构在设计时平衡了强度与自重的关系，既不会因为过度追求轻量化导致结构强度不足，也不会因为结构过于厚重增加不必要的簧下质量，影响车辆的燃油经济性与操控表现，适配民用车辆日常使用的多数工况需求。
