户外休闲遮阳双人秋千摆动装置结构设计

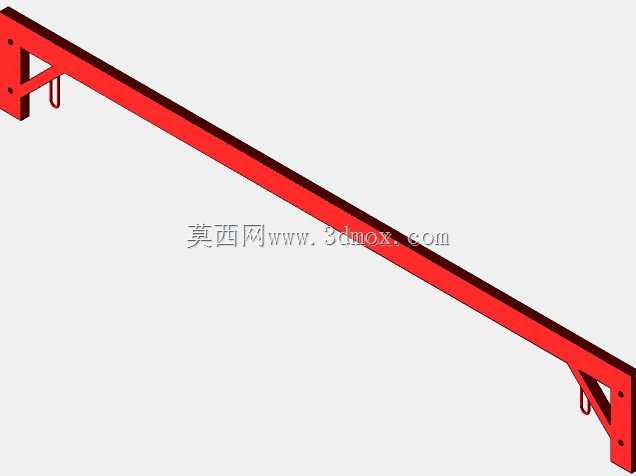

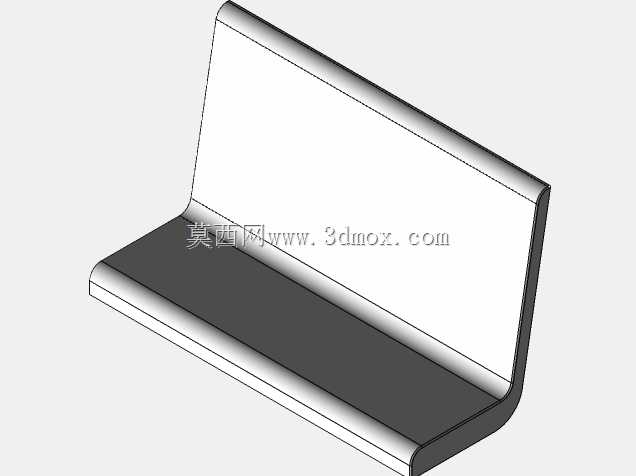

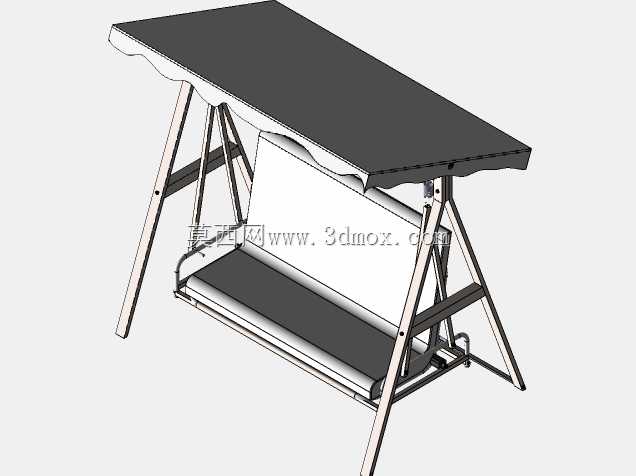

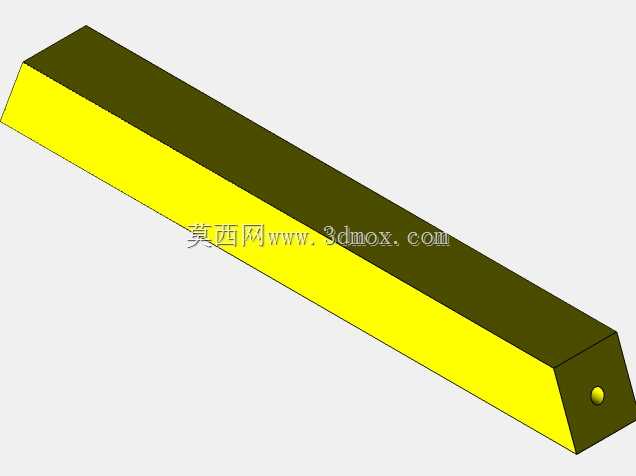

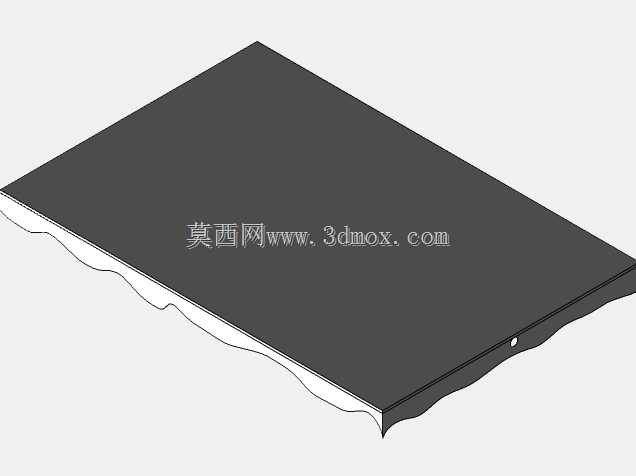

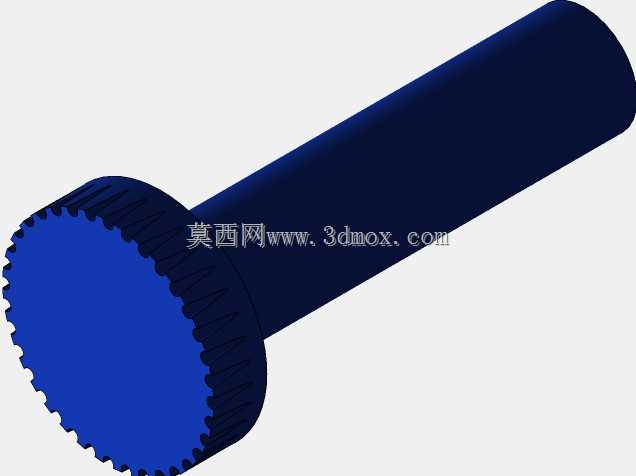

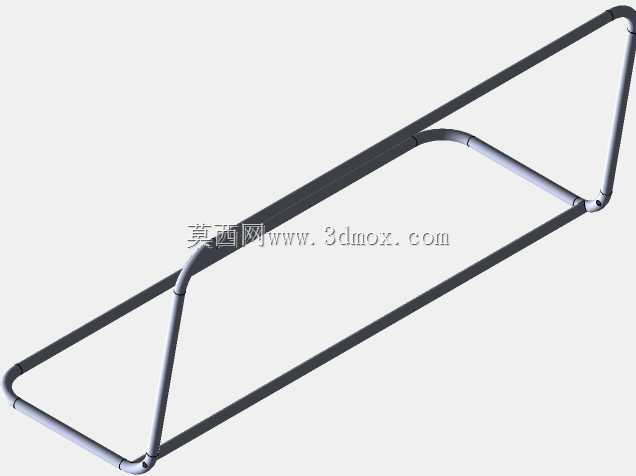

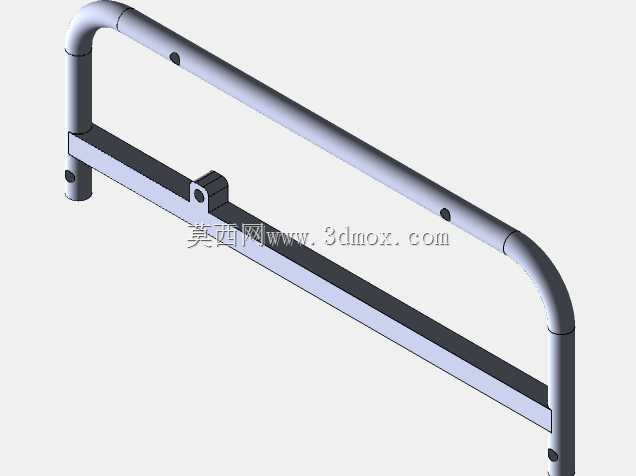

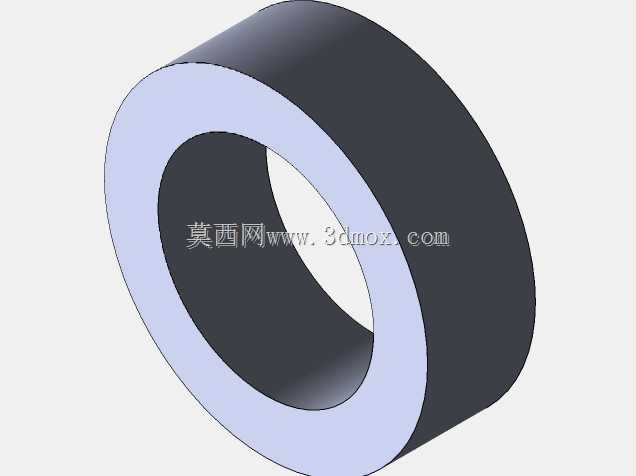

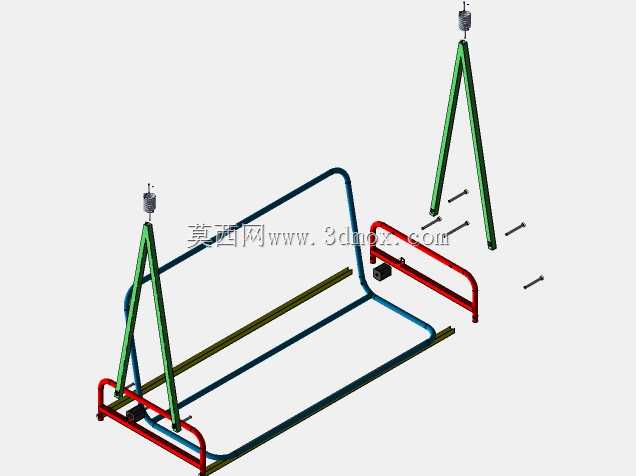

该摆动装置主要应用于户外庭院、景区休憩区、民宿露台等场景，作为休闲秋千椅的核心承载摆动结构，为使用者提供平稳的往复摆动休憩体验，替代传统固定座椅的生硬坐感，适配户外长时间放松休憩的使用需求。整套装置采用三角支撑框架作为承载基础，两侧斜向支撑腿与底部横向连接杆形成稳定的三角受力结构，可在不打膨胀螺栓固定的前提下，依靠自身结构刚度抵消摆动过程中的侧向倾覆力矩，适配草地、硬化铺装地面等多种户外安装场景，安装边界预留足够的摆动安全距离，两侧支撑腿外沿间距控制在1.8米左右，前后纵深约1.2米，顶部遮阳棚外延超出坐具边缘20公分，可有效遮挡正午直射阳光，同时避免雨天雨水直接滴落至坐面区域。装置的摆动铰接点设置在坐具框架两侧上部位置，采用销轴铰接结构配合自润滑衬套，摆动过程中无金属硬摩擦异响，摆动幅度限制在前后各30度范围内，避免幅度过大带来的倾覆风险，铰接部位的螺栓螺母均采用防松设计，适配户外长期风吹震动的使用工况，不会因频繁摆动出现连接件松脱问题。坐具部分采用框架式结构，靠背与坐面框架预留软包安装位，可直接搭配布艺坐垫、靠垫提升使用舒适度，坐面底部设置横向加强筋，额定承载重量可达240公斤，满足两个成年人同时乘坐的载荷需求。顶部遮阳棚采用微弧坡面设计，边缘做卷边强化处理，雨水可顺着坡面自然流向装置后侧，不会在棚面形成积水，棚架与主支撑框架采用螺栓刚性连接，可抵御六级大风下的结构形变，不会出现棚架晃动异响问题。整套结构的零件拆分清晰，所有连接件均采用标准五金件，生产加工时无需定制特殊异型紧固件，装配流程可按照先组装两侧支撑腿、再安装坐具铰接结构、最后固定顶部遮阳棚的顺序推进，单人即可在半小时内完成整机组装，后期维护时仅需定期检查铰接部位衬套磨损情况、紧固连接螺栓即可，无需复杂的保养操作。结构设计时充分考虑户外使用的防腐需求，金属框架表面均做喷塑处理，可耐受日常紫外线照射、雨水喷淋的腐蚀环境，不会出现短时间内漆面脱落、基材锈蚀的问题，整体结构无尖锐外凸棱角，所有杆件端部均做圆角钝化处理，避免使用过程中磕碰划伤。
