布泰尔概念款螺旋纹理塑料水瓶

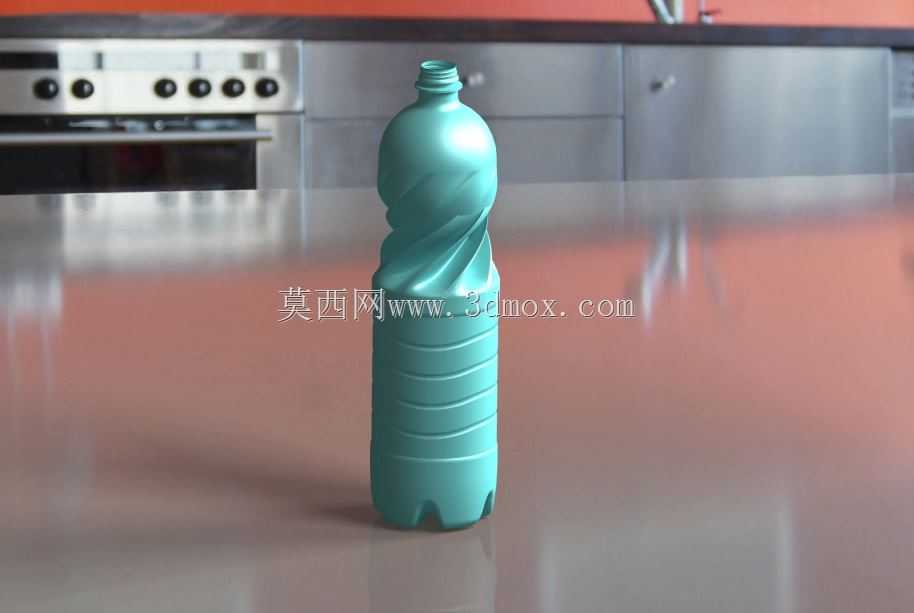

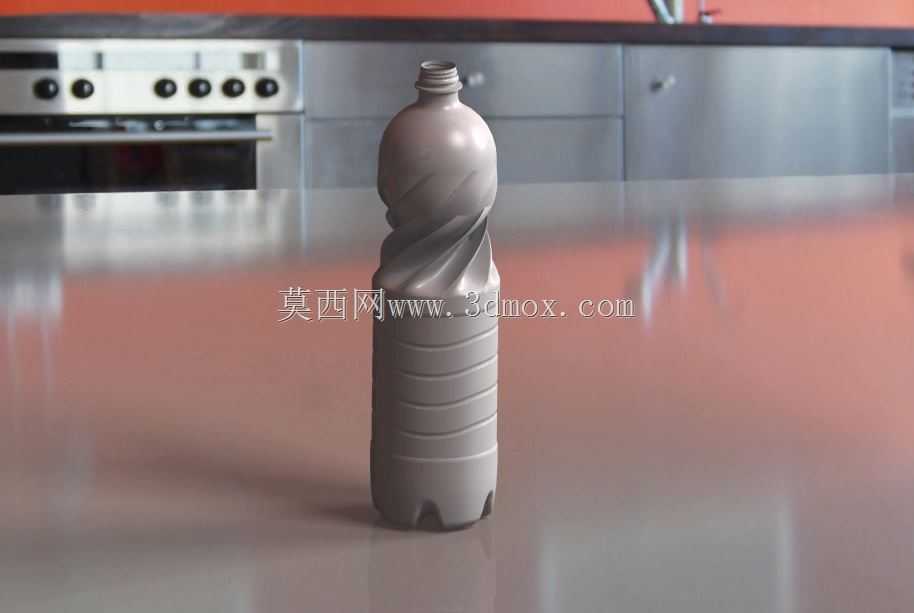

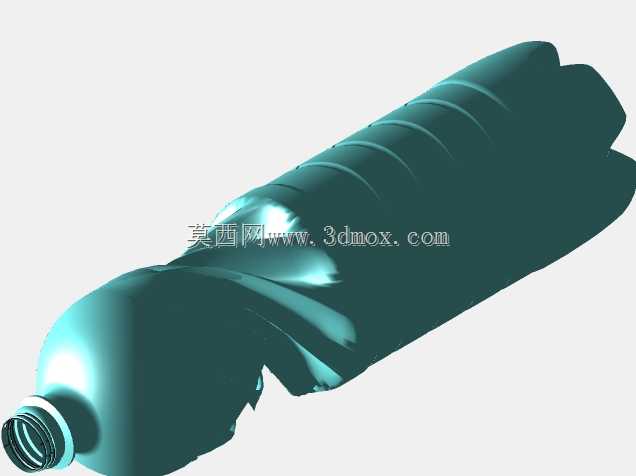

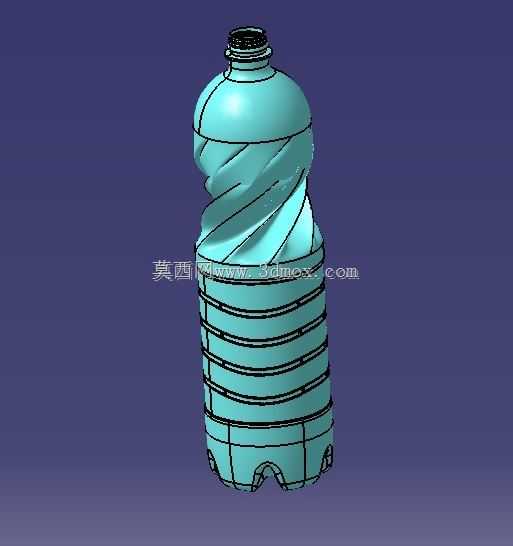

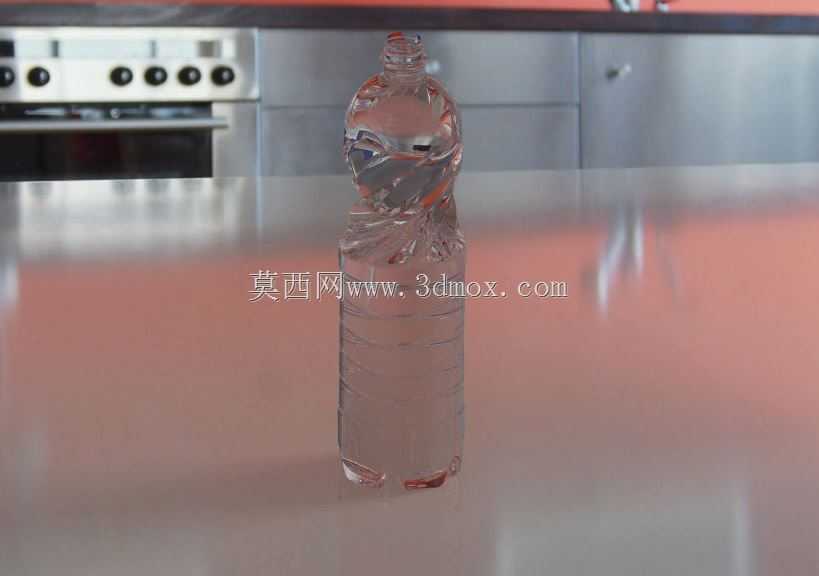

日常快消品包装领域里，塑料水瓶的结构设计从来不是简单的曲面堆叠，这款带螺旋纹理的概念款塑料瓶，从手持握持的受力边界出发做了全链路的结构适配。瓶身中段的连续螺旋凹陷结构，首先解决了湿手状态下的握持防滑问题，常规光面塑料瓶沾附冷凝水后摩擦系数会骤降，螺旋槽的深度控制在1.2mm左右，刚好能贴合指腹的自然弧度，不需要额外增加防滑胶套就能提升握持稳定性，同时螺旋走向顺着手持时的施力方向排布，拧开瓶盖时瓶身的抗形变能力比同壁厚的光面瓶提升近三成。瓶底做了五瓣式内凹支撑脚，这个结构不是单纯的造型装饰，灌装线上的输送工位需要瓶体在高速移动时保持直立稳定性，内凹的支撑脚能让瓶底和输送链板的接触点形成均匀的受力支撑，避免灌装过程中出现侧翻漏液的问题，同时内凹结构预留了瓶底冷却收缩的形变余量，吹塑成型时不会因为塑料冷却收缩出现底部凸起放置不稳的缺陷。瓶口采用标准的PCO1881瓶口接口，和市面上主流的瓶装水瓶盖完全通用，不需要单独开制瓶盖模具，能直接适配现有灌装线的旋盖工位，降低量产时的模具投入成本。瓶身的壁厚从瓶口到瓶底做了梯度变化，瓶口位置因为要承受旋盖的扭矩，壁厚控制在1.8mm，瓶身中段因为有螺旋筋的结构加强，壁厚可以降到0.3mm，在保证整体结构强度的前提下尽可能减少塑料原料的用量，符合轻量化包装的设计趋势。整体瓶高控制在230mm，瓶身最大直径68mm，能适配常规的瓶装水外包装箱格尺寸，不需要调整现有仓储、运输环节的货架与货道尺寸，和现有流通链路的适配性极强。螺旋纹理的曲面过渡全部做了R2以上的圆角处理，吹塑成型时不会出现应力集中导致的瓶身开裂问题，同时曲面的拔模角度控制在3度以上，开模时能顺利脱模，不会出现曲面拉伤的外观缺陷。
