长条格栅式工业支撑输送工作台架

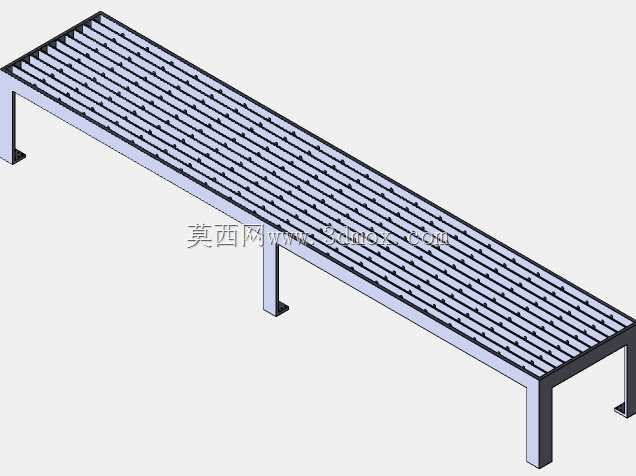

这款长条格栅式支撑台架，多应用在车间流水线的中转衔接、轻型工件的临时码放以及机加工工位的辅助承托场景，在小型零部件装配线、包装线的侧边配套使用时，可顺着产线走向延伸布置，不会占用过多横向通道空间，适配狭长型车间的布局需求。台架主体采用格栅式台面设计，格栅条沿台架长度方向等距排布，相邻格栅条预留均匀间隙，一方面可以大幅降低台架整体自重，减少材料消耗，另一方面台面上残留的切屑、加工废液、包装碎屑可以直接从间隙掉落，避免台面积攒杂物影响工件放置，日常清理时只需清扫地面即可，维护效率远高于整板式台面。支撑腿采用方管型材制作，四条支腿分别布置在台架两端的边角位置，中间位置增设一条辅助支撑腿，匹配长跨度台面的承重需求，避免台架中部受载后出现下挠变形，支腿底部带有可调式脚垫，可根据地面实际平整度调节高度，抵消地面铺装误差，保证台架整体处于水平状态，防止放置的工件出现滑移。设计过程中优先考虑了模块化拼接的可行性，单段台架的长度控制在常规运输单元的尺寸边界内，多段台架可通过端部的连接片沿长度方向拼接，适配不同长度的产线布局需求，无需额外定制特殊长度的构件，降低现场安装的调整难度。台面的格栅条采用等截面型材加工，每根格栅条的安装卡槽统一加工，单根格栅条出现磨损变形时可单独拆卸更换，无需整体更换台面，降低后期维护成本。台架的高度设置匹配常规站立操作的人机工程尺寸，操作人员站立作业时无需过度弯腰或抬臂，适配长时间工位作业的姿态需求，台架侧边可根据使用需求加装挡边、工具挂板等附件，拓展工位的工具存放、工件限位功能。安装时无需做复杂的地面预埋，支腿通过膨胀螺栓与地面固定即可，整体安装边界仅需比台架外形尺寸多预留十公分左右的操作空间，适合在现有车间内做改造加装，不会破坏原有地面结构。台架的承重设计针对轻型工业场景，可承载常规的小型机加工件、装配半成品、包装物料等，不会出现结构性变形，格栅台面的摩擦力适中，工件放置后不会轻易滑动，同时也方便工件沿台面长度方向推移，实现短距离的物料中转，无需额外配置动力输送构件，在低节拍的生产场景下可替代短距离输送机使用，降低设备投入成本。
