工业设备用双页沉孔合页结构设计

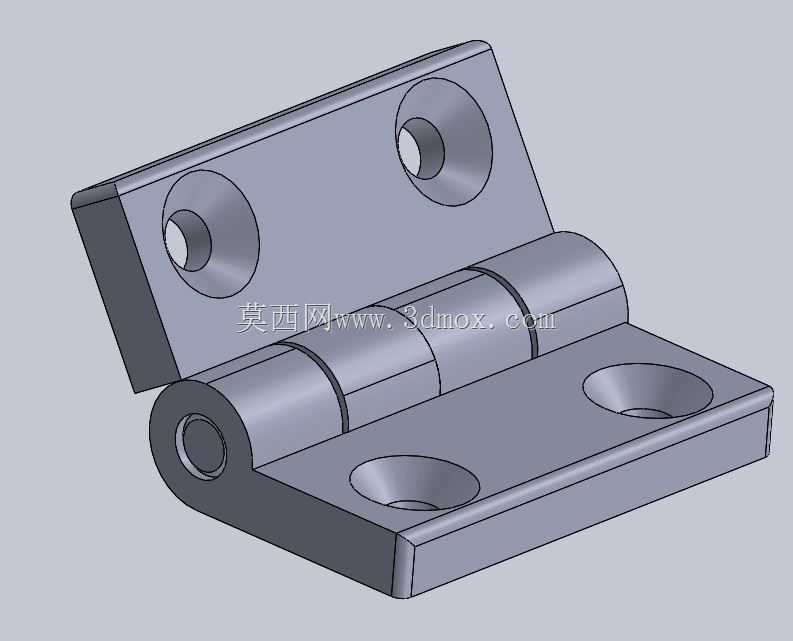

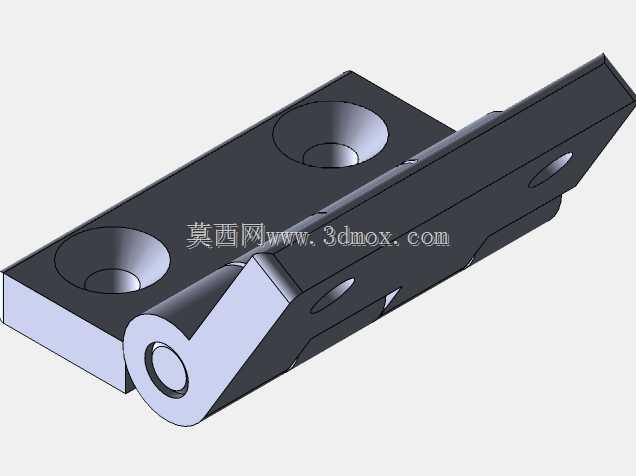

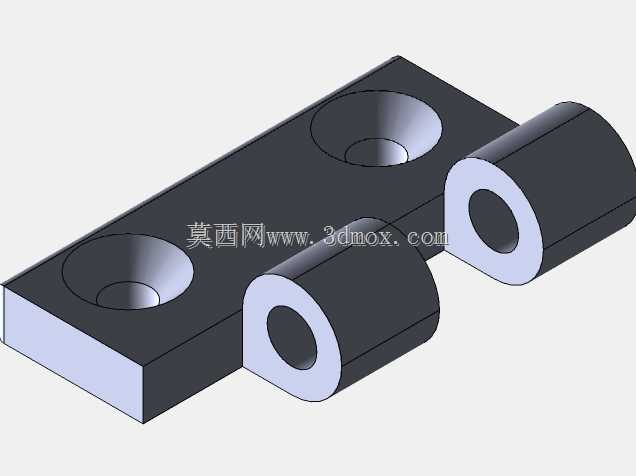

这类双页沉孔合页是工业场景里应用极广的铰接连接件，日常在设备防护门、小型机柜侧门、工装夹具翻盖、轻型设备检修盖板上都能见到它的身影，核心作用是实现两个固定构件之间的绕轴转动，同时保证开合过程的稳定性与安装面的平整度。从结构设计来看，这款合页采用对称式双页布局，单页设置两个沉头安装孔，安装时螺丝头部可以完全沉入孔内，不会突出合页表面，避免开合过程中螺丝剐蹭相邻构件，也能让合页与安装面完全贴合，减少安装间隙带来的晃动。中间的铰接轴采用三段式卷圆结构，相比通长卷圆的设计，既减少了轴与页片的接触摩擦面积，降低开合阻尼，又能保证铰接部位的同轴度，避免长期使用后出现页片错位、开合卡滞的问题。设计时首先要明确安装边界，合页的总厚度、页片展开后的总长度需要匹配安装构件的侧边厚度，比如用在1.5mm厚的钣金防护门上时，合页页片厚度不能超过3mm，否则合页突出门板表面会影响周边密封件的安装；沉孔的深度要匹配常用的沉头螺丝规格，通常适配M4或M5的十字沉头螺丝，沉孔锥度与标准沉头螺丝头部锥度保持一致，保证螺丝锁紧后头部与合页表面齐平。铰接部位的轴孔配合间隙控制在0.1mm到0.15mm之间，间隙过小会导致开合阻力大，在有粉尘的车间环境里容易积尘卡滞，间隙过大则会导致两个页片之间晃动量超标，用在有密封要求的设备门上时，会出现密封面贴合不严的问题。页片的边角都做了小倒角处理，避免安装和使用过程中锐边划伤操作人员，卷圆部位的接缝处做了贴合处理，开合过程中不会出现夹手的缝隙。在实际选型应用中，这类合页适合承受径向载荷为主的场景，单组合页的承重通常在10kg以内，所以单扇门如果重量超过20kg，就需要均匀布置三个及以上的合页来分散载荷，避免长期使用后页片变形导致门体下垂。安装时需要保证两个页片的安装面在合页闭合时处于同一平面，否则螺丝锁紧后会给铰接轴施加额外的侧向应力，加速轴孔的磨损，缩短合页的使用寿命。建模过程中，卷圆部位的成型特征需要注意页片与轴的配合公差，沉孔特征要严格对应标准紧固件的尺寸参数，避免出现螺丝无法沉平的问题，页片与卷圆的衔接处做了小圆角过渡，既减少了冲压成型时的应力集中，也让整体外观更规整。
