多色分件可3D打印圆形挂钟结构设计

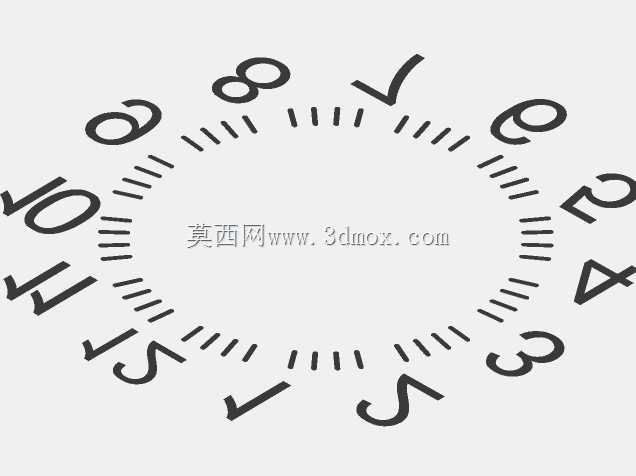

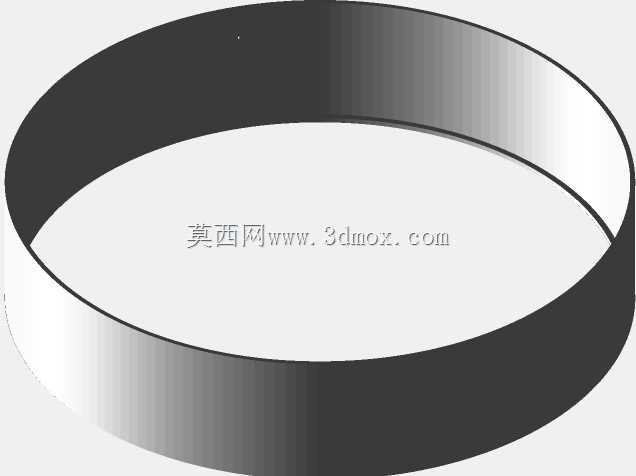

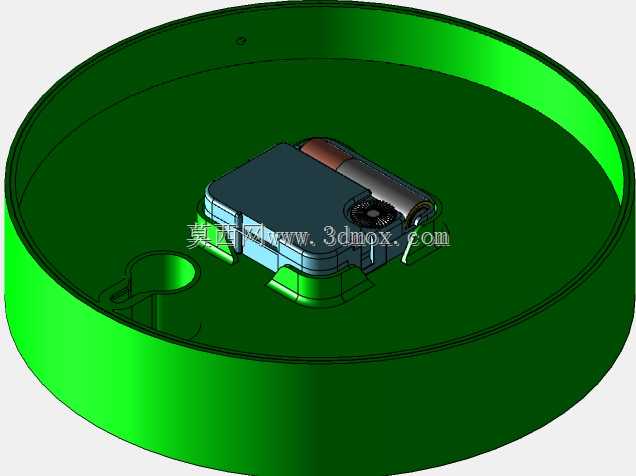

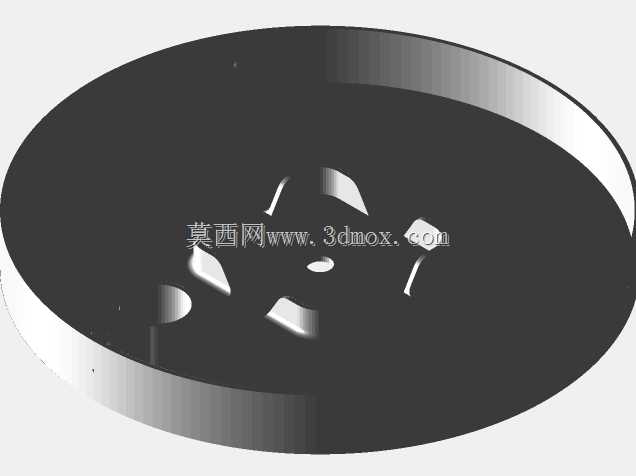

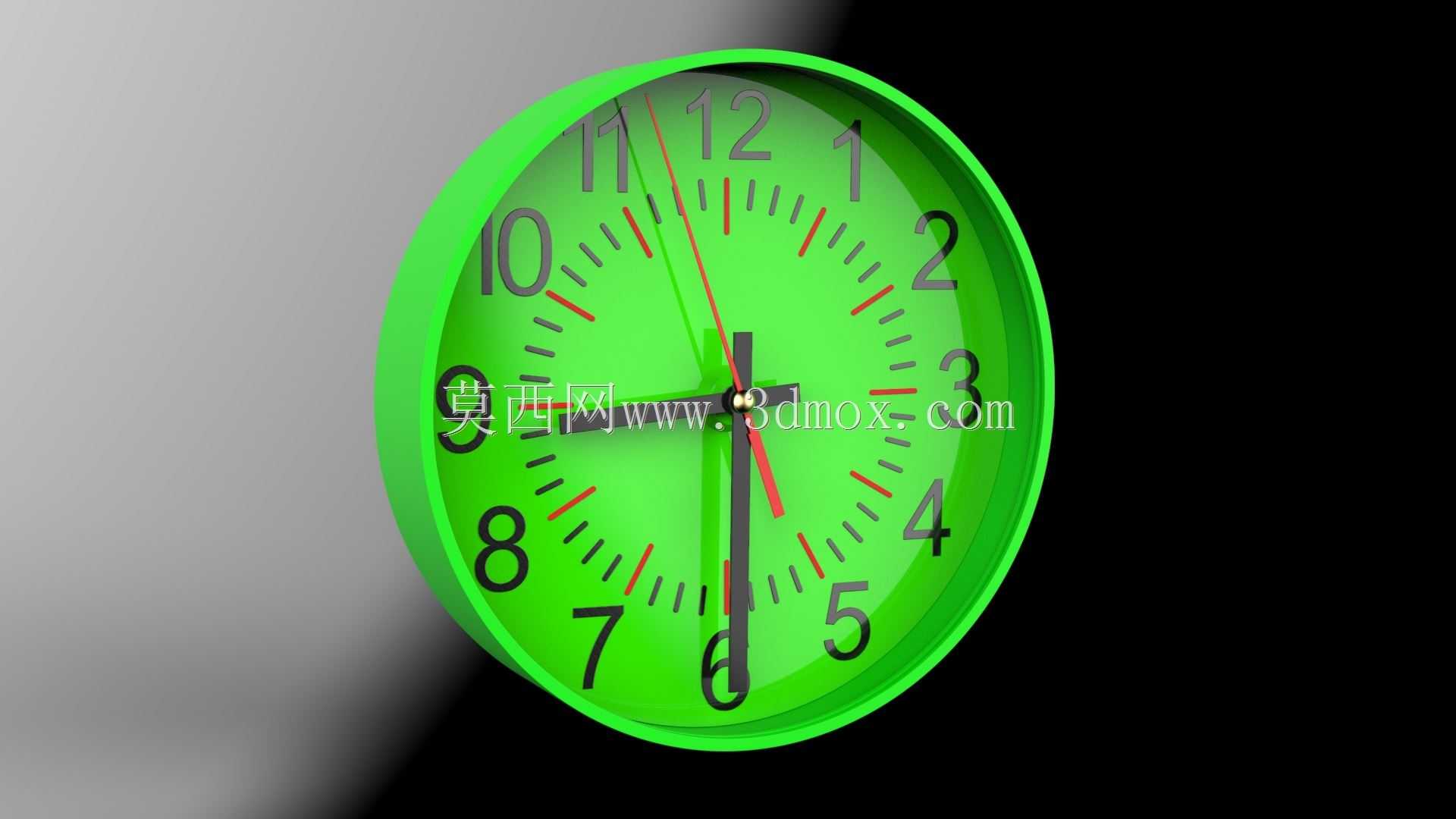

日常桌面摆放、墙面挂载的计时场景中，这类分件打印的圆形时钟能适配创客空间、家居软装、教学演示等多类使用需求，无需额外开模，通过普通FDM3D打印机即可完成全部结构件的制作，省去传统注塑加工的开模周期与成本，适合小批量定制化的计时产品制作。设计阶段优先考虑了桌面级3D打印机的成型边界，整体外轮廓控制在常规打印机220*220mm成型平台可容纳的尺寸范围内，钟壳壁厚设置为2mm，既保证打印完成后的结构强度，避免薄壁件在取模、装配过程中出现开裂变形，也不会因壁厚过大增加不必要的打印时长与耗材消耗。钟面的数字刻度采用独立分层的设计思路，无需在打印过程中暂停换料做嵌件，也不用后期做表面喷涂、移印处理，只需要按照分件分别打印不同颜色的零件，装配后即可实现绿色钟面、黑色数字刻度、红色秒针标识的多色外观效果，钟面的刻度线条做了0.8mm的凸起处理，装配后和钟面基底贴合无错位，长时间使用也不会出现刻度脱落、磨损的问题。指针结构采用常规的石英钟机芯适配接口，中心轴孔尺寸匹配市面通用的标准石英钟机芯安装轴，用户无需额外定制非标机芯，采购常规市售的静音扫秒机芯即可完成装配，机芯安装位在钟壳背部做了下沉式的容纳槽，安装后机芯不会突出钟壳背面，不管是放置在桌面做摆件，还是通过背部的挂孔挂载在墙面上，都能保持贴合平整，不会出现倾斜、晃动的情况。钟壳的边缘做了R3的圆角过渡，避免打印完成后锐边划手，同时圆角结构也能减少打印过程中边缘翘曲的概率，提升打印成功率。分件设计时特意将钟面、钟壳、指针分隔为独立打印单元，每个零件都添加了0.2mm的装配公差，打印完成后无需做大量的打磨修配，直接通过卡扣配合即可完成组装，新手用户也能顺利完成整个制作流程。这类打印时钟除了日常计时使用外，也可作为3D打印教学的实操案例，帮助学习者掌握多色分件打印、公差配合、装配结构设计的相关实操技巧，也能根据使用需求调整整体尺寸，适配不同的安装场景，比如缩小尺寸制作桌面迷你摆件，放大尺寸制作墙面装饰挂钟，结构调整的灵活度远高于传统量产的时钟产品。
