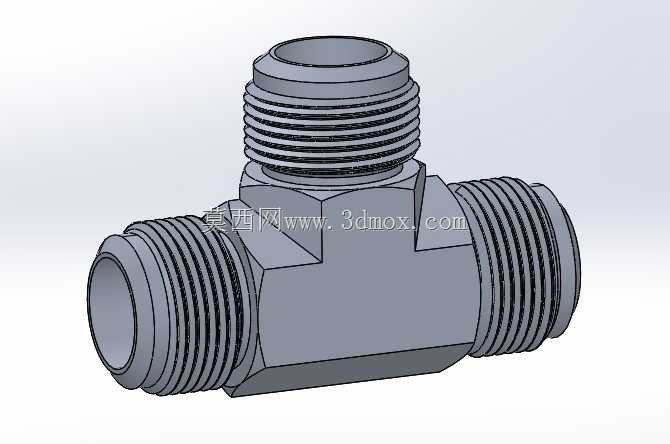

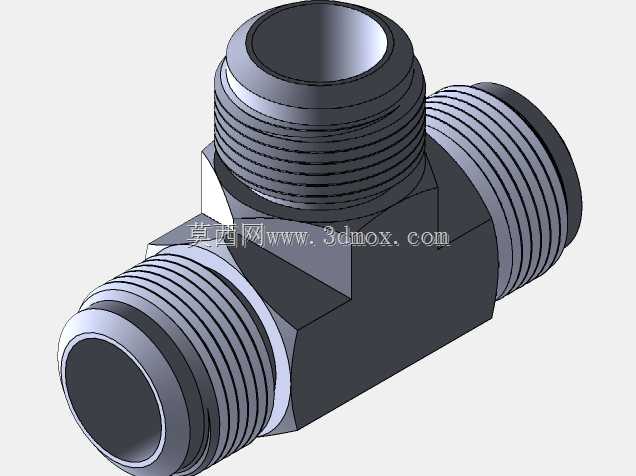

外螺纹三通液压管路适配接头结构

这类三通适配接头在流体输送管路系统中承担着分流、汇流以及不同通径管路转接的核心作用，常见于液压站油路布设、气动控制回路搭建、工业给排水支管接驳、制冷系统冷媒管路分配等场景，是管路布设中调整流体走向、拆分支路流量的基础连接件。从结构设计来看，三个接口均采用外螺纹连接形式，接头主体采用锻压成型的六角基体，既保证了本体的结构强度，能够承受管路内的流体压力冲击，也为安装时的扳手夹持提供了受力面，避免安装过程中接头本体打滑损伤螺纹。三个接口的轴线呈空间正交分布，垂直方向接口与水平方向两个同轴接口的通径保持一致，可实现等径管路的三通连接，无需额外加装变径接头即可完成单路进双路出或者双路进单路出的流体路径搭建。设计过程中，螺纹段的长度经过实际安装工况校核，既保证螺纹旋合深度满足密封与连接强度要求，避免螺纹旋入过浅导致受压脱开，也不会因为螺纹过长造成安装空间浪费，同时螺纹末端预留的退刀槽结构，能保证配套管件或软管接头可以完全旋合到位，避免出现螺纹顶死导致的密封失效问题。接头本体的流道采用等径圆滑过渡设计，内部没有突兀的台阶或锐角结构，能最大程度降低流体经过接头时的局部阻力损失，减少液压系统的压力损耗，也能避免流体在拐角处形成紊流造成的管路振动、噪音问题。从安装边界来看，这类接头的外接尺寸完全适配标准管螺纹的配套安装空间，六角基体的对边尺寸符合标准紧固件的夹持规格，现场安装时无需定制特殊工装，使用普通活动扳手或对应规格的开口扳手即可完成紧固作业。三个接口的外螺纹均采用通用密封管螺纹标准，可直接搭配同规格的内螺纹软管接头、硬管接头或管路阀体使用，配合生料带、密封胶或金属密封垫圈即可实现可靠的压力密封，能够满足常规工况下的油、水、气以及弱腐蚀性流体的输送需求。在实际管路布设中，这类三通接头可以替代多个直通接头加弯头的组合方案，减少管路中的连接点数量，降低整个管路系统的泄漏风险点，同时也能压缩管路布设占用的空间，让整体管路布局更加紧凑规整，尤其适合安装空间受限的设备内部油路、气路搭建场景。
