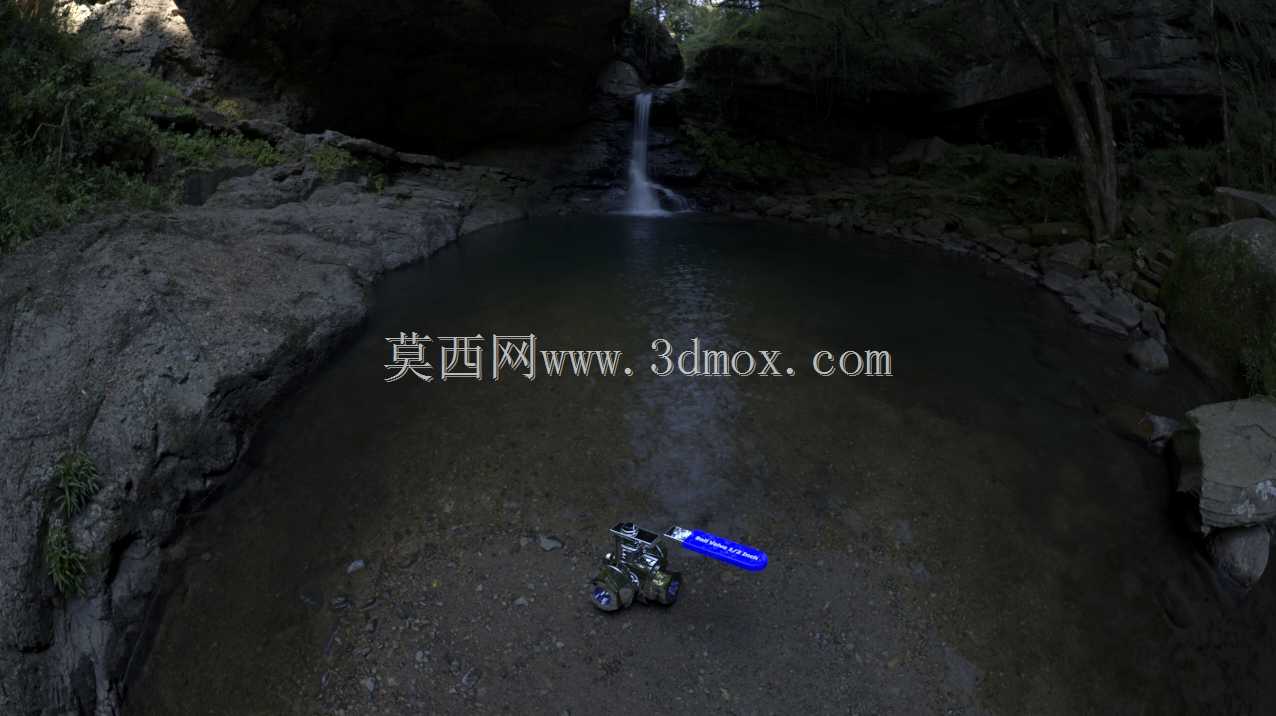

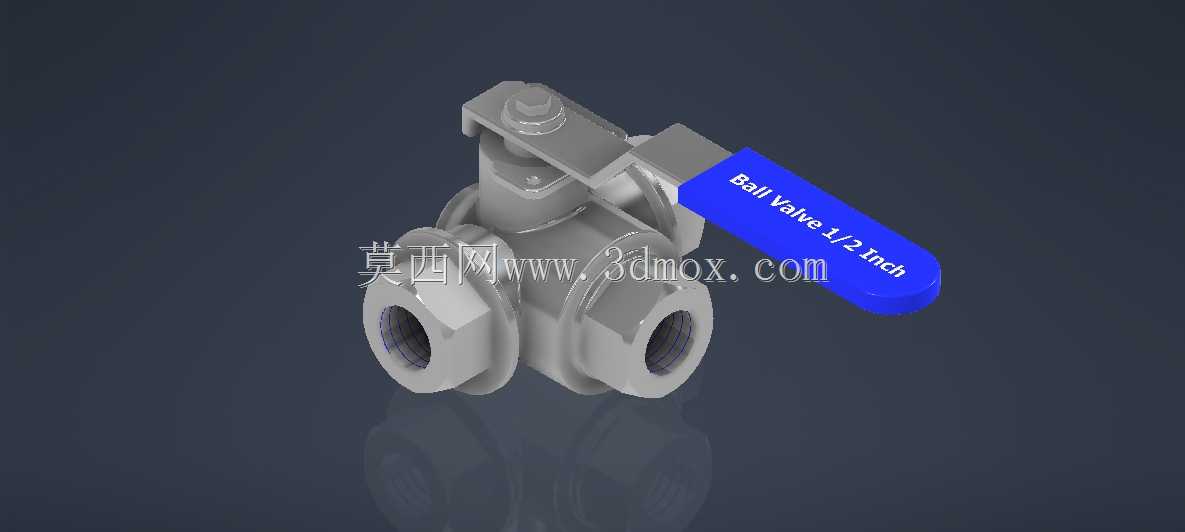

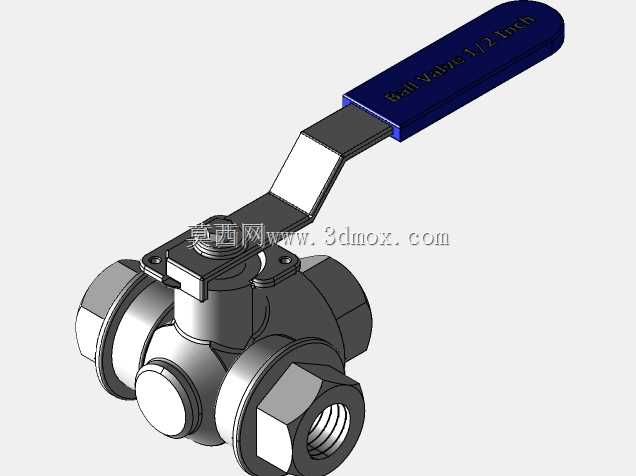

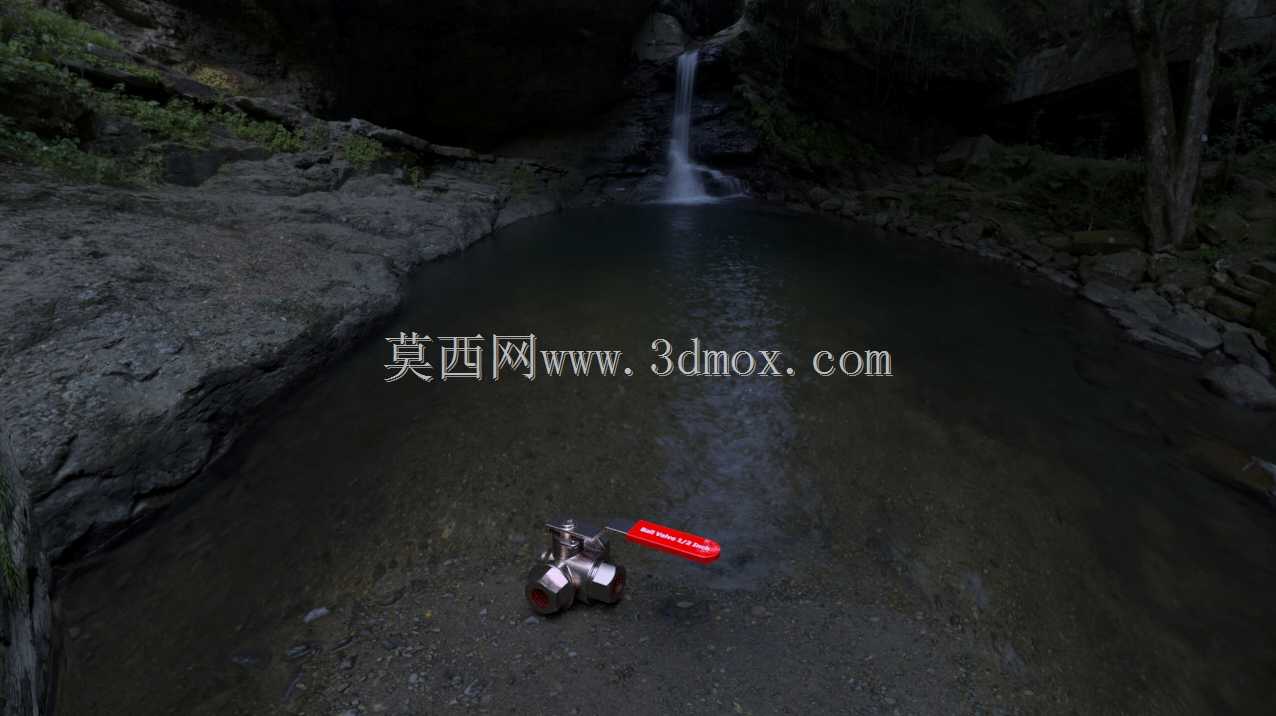

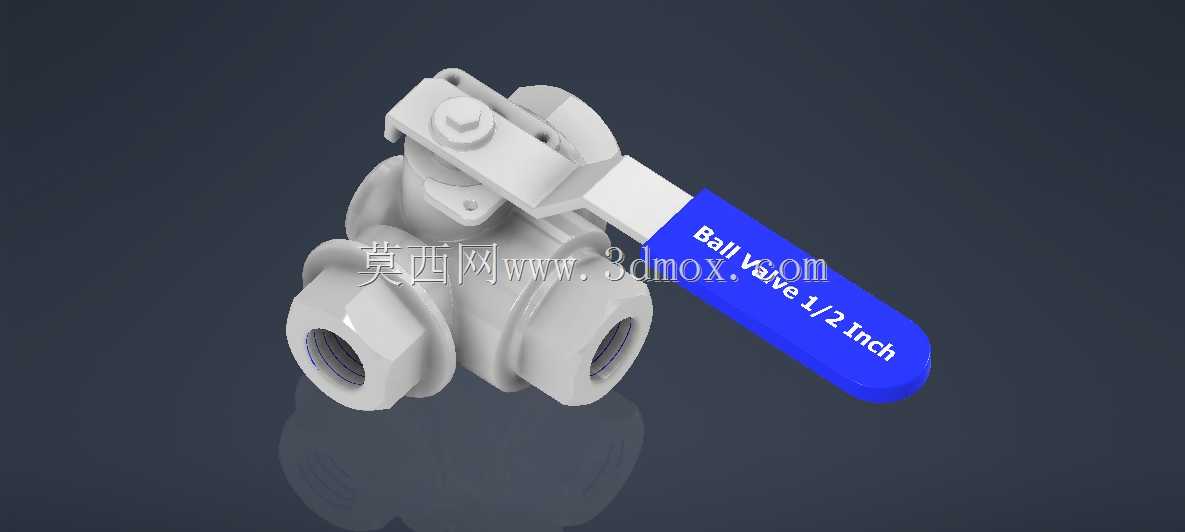

1/2英寸口径三通换向球阀结构设计

在中小口径流体输送管路的布局改造与功能升级场景中，三通类换向阀的应用占比一直不低，尤其是1/2英寸规格的产品，常被用在实验室小型流体回路、家用净水设备管路切换、小型化工试验装置的介质流向调整环节，替代多组单阀组合的布局，减少管路接头数量，降低泄漏点风险。这款三通球阀的核心功能是实现三路管路间的介质通断与流向切换，相比两通球阀的单一通断控制，它能在不拆改管路的前提下，完成单路输入双路切换输出、双路输入单路汇合输出的不同工况需求，适配水、轻质油品、低压气体等多种常规流体介质的输送控制。从结构设计逻辑来看，这款产品采用了T型流道的球体结构，球体与阀杆采用一体式防飞出设计，避免管路压力异常升高时阀杆被介质顶出造成泄漏；密封副采用软质密封材料贴合球体表面，在低压工况下也能保证可靠的密封性能，操作手柄的转动角度设置了机械限位，转动90度即可完成对应流道的切换，避免操作过位导致的流道错位。外形尺寸方面，1/2英寸的接口规格匹配常规4分通径的管路连接标准，三个接口的中心距按照通用五金配件的安装尺寸规范设计，安装时不需要额外定制转接接头，直接匹配同规格的内螺纹管路即可完成装配；阀体的外部轮廓做了六角形的夹持位设计，安装时可以用普通活动扳手直接夹持阀体完成拧紧操作，不需要额外设计专用工装，降低现场安装的操作难度。从实际选型适配的角度来说，这类三通球阀的安装边界需要预留出手柄转动的操作空间，手柄转动范围内不能布置其他管路或结构件，避免操作时出现干涉；阀体安装时要注意介质流向标识与实际管路需求匹配，虽然三通阀可以实现多向流通，但错误的安装方向会导致流道切换功能失效，无法达到预期的管路控制效果。球体的表面做了抛光处理，降低介质流动的阻力，同时减少介质残留，在输送洁净流体时也能满足基础的卫生要求，适合用在对管路清洁度有一定要求的民用与小型工业场景中。
