锥形穿线理线固定座结构设计

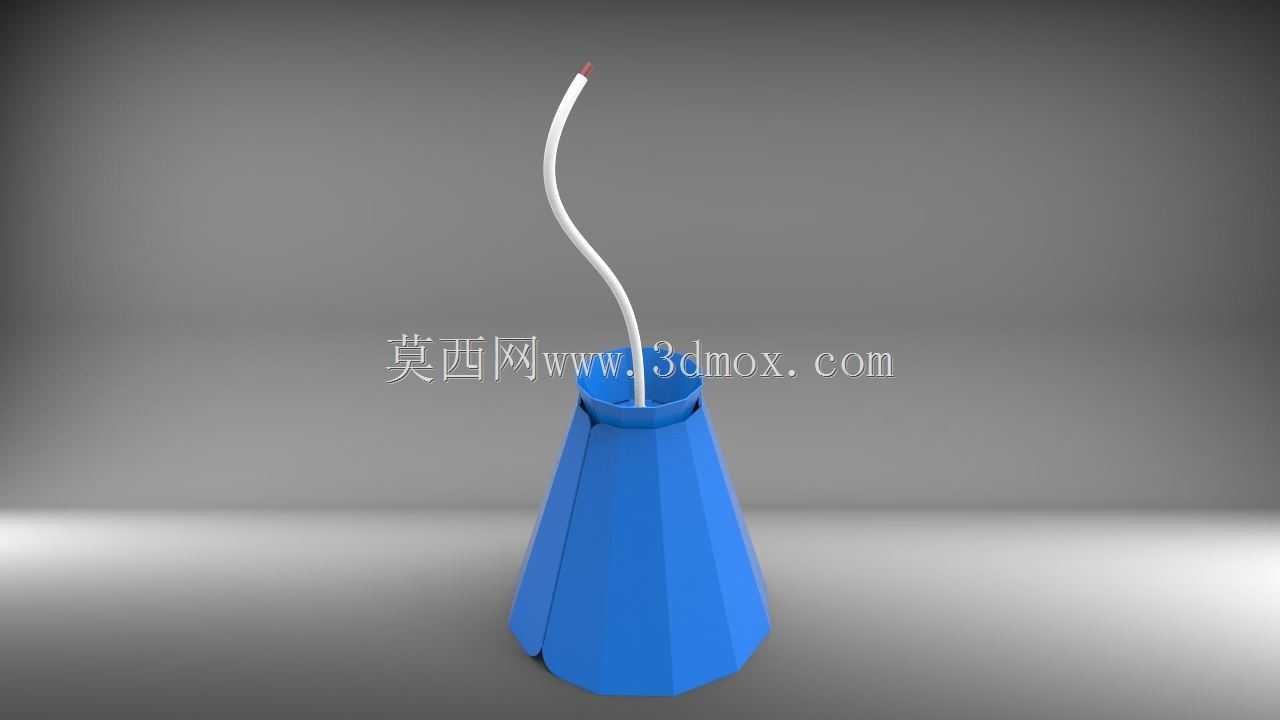

这款锥形穿线理线固定座，日常多应用在桌面工位布线、小型电气设备出线端防护、实验室仪器台面走线场景中，核心作用是对穿出设备或台面的单根线缆做导向承托，避免线缆根部反复弯折造成线芯断裂、外绝缘层磨损破皮的问题。从结构设计逻辑来看，整体采用上窄下宽的锥台造型，底部做了多瓣式开槽的弹性收口结构，安装时可以直接卡入预先开好的台面安装孔内，不需要额外加装紧固件，依靠瓣片自身的弹性形变撑住安装孔内壁实现固定，安装效率比传统螺纹锁紧式护线套高出不少，也不会在台面背面突出过多结构占用下部空间。上部的收窄开口刚好能容纳单根线缆穿过，开口边缘做了全周圆角钝化处理，不会割伤线缆外被，锥面的倾斜角度经过反复调整，能够给穿出的线缆提供自然的弯曲导向，不管线缆朝哪个方向牵拉，都能顺着锥面平滑过渡，不会在出线位置形成直角死折。从安装边界来看，底部最大外径适配常规桌面18-22mm的标准开孔，整体高度控制在45mm左右，不会因为过高突出台面影响其他物品摆放，上部开口内径4mm，适配外径3-5mm的常规电源线、信号线、数据线使用。设计时特意将锥面做了等壁厚处理，既保证了整体结构强度，不会因为长期受线缆牵拉出现开裂变形，也尽可能减少了材料用量，适合批量注塑生产。多瓣式的底部结构还能适配一定范围内的开孔公差，就算现场开孔尺寸存在±1mm的误差，也能顺利安装卡紧，不会出现松脱晃动的问题。实际使用中，这类固定座除了台面理线，也可以用在小型电控箱的出线位置，替代传统的橡胶护线圈，相比橡胶护线圈，硬质塑料材质的锥座抗老化性能更好，长期使用不会出现发硬脆裂的问题，对线缆的支撑导向效果也更稳定，不会因为线缆长期牵拉出现护线圈脱落、移位的情况。建模过程中对瓣片的厚度做了针对性优化，保证瓣片有足够弹性方便安装的同时，卡入安装孔后又有足够的抱紧力，不会因为线缆的拉扯把整个固定座从孔中带出，锥面的表面做了顺滑处理，没有尖锐棱角，线缆滑动接触时不会产生额外的摩擦阻力，调整线缆位置时更加顺畅。
