工业设备用强磁吸附固定磁夹结构

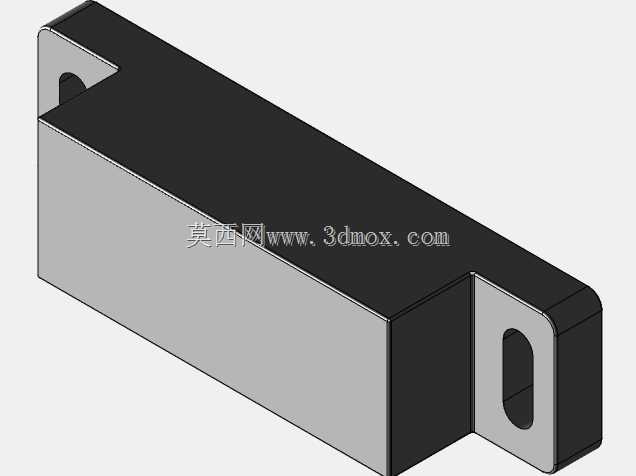

这类磁夹常被用在自动化生产线的工装板定位、小型检测设备的传感器快装、机柜门板的辅助吸合场景中，替代传统螺丝卡扣实现无孔快速装拆，日常维护更换配件时不需要额外工具，能大幅缩短产线换型的停线时间。从结构上看，主体采用对称式带安装耳的座体设计，两侧耳位预留沉头安装孔，安装时可以直接通过螺栓将磁夹固定在设备机架、工装治具的基准面上，沉孔设计能保证螺栓头不突出安装面，避免干涉被吸附件的贴合平面，中间的内嵌腔体用来放置永磁磁钢，腔体开口处做了窄边压合结构，能防止磁钢在长期吸附碰撞过程中出现移位脱落的问题。设计时首先要考虑的是吸附面的平面度要求，整个磁夹的吸附工作面粗糙度需要控制在Ra1.6以内，保证和被吸附金属件完全贴合，避免气隙过大导致磁吸力折损，座体本身选用ABS或者压铸锌合金材质，既可以隔绝磁钢的侧向漏磁，避免吸附周边的金属碎屑影响设备运行，又能控制整体重量，不会给安装基座带来额外的负载。安装边界上，两侧安装耳的中心距需要匹配常用的工业铝型材槽距，不需要额外加工转接板就能直接固定在欧标20、30系列铝型材上，整体高度控制在较低的尺寸范围内，在狭小的设备内腔空间里也能布置，不会和周边的走线、运动部件产生干涉。实际使用中，这类磁夹的吸力集中在中间的矩形吸附面，针对平整的冷轧钢、不锈钢导磁件都能提供稳定的吸附力，不会因为设备运行的轻微振动出现松脱，同时非接触面做了哑光喷砂处理，不容易在日常操作中留下划痕，长期使用也能保持外观整洁。在做治具设计选型时，需要根据被吸附件的重量选择对应吸力规格的磁夹，安装时要保证吸附面和被固定件的平面平行，避免单点接触导致吸力不足，同时要注意磁夹的安装位置远离霍尔传感器、磁敏开关这类对磁场敏感的元器件，防止磁场干扰造成元器件误触发。
