长条形防水LED漫射照明灯具结构

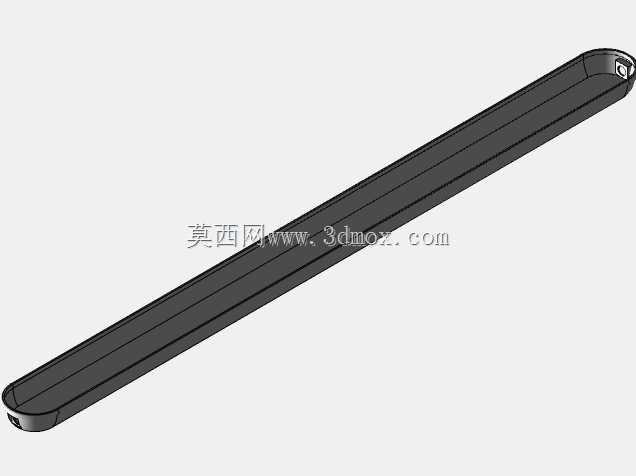

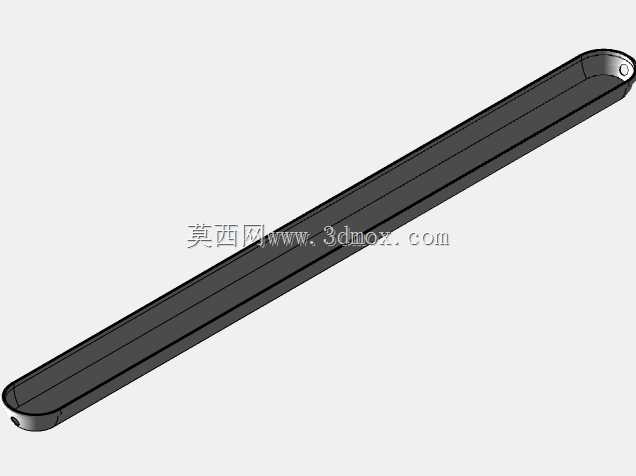

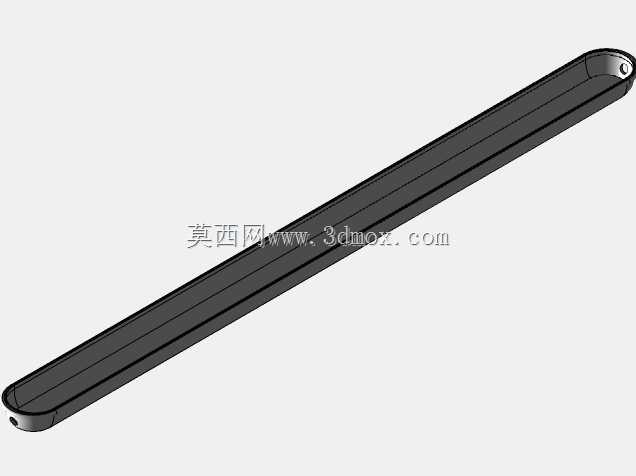

这款长条形密封式LED照明灯具，主要面向工业厂房、地下车库、户外廊道、潮湿作业区域等对防护等级有要求的照明场景设计，可直接替代传统同规格荧光灯管类三防灯具，适配常规吊顶安装、壁装、支架吊装等多种布设方式。从结构设计逻辑来看，整体采用一体化拉伸铝型材作为主体壳体，型材截面预留了LED灯板安装槽、驱动电源安置腔以及密封胶条嵌装位，两端配套注塑成型的端盖，端盖与型材接合处设置环形密封槽，装配时嵌入硅胶密封圈后通过螺丝锁紧，可实现可靠的防尘防水防护，避免水汽、粉尘侵入内部电路与发光组件，适配多尘、潮湿甚至短时淋水的使用环境。灯具发光面配置漫射透光罩，透光罩采用卡扣加密封胶条的方式与壳体接合，既可以将LED点光源发出的光线充分匀化，消除明显光斑与眩光，提升照明区域的光线均匀度，也能对内部灯板形成物理防护，避免外力磕碰损坏灯珠。外形尺寸为1200mm×99mm×70mm，长度适配常规1.2米安装工位的布设需求，99mm的宽度与70mm的厚度控制在紧凑区间，不会占用过多安装空间，壳体背部预留了标准安装卡扣位，可直接卡装在常规C型龙骨或配套安装支架上，安装时无需额外打孔改造原有布设基础，替换旧灯具时可直接沿用原有安装点位，降低现场施工的改造成本。内部结构设计上，LED灯板采用贴装方式固定在铝型材壳体的内平面，依托铝型材本身的散热能力实现被动散热，无需额外加装散热风扇，减少了活动部件带来的故障点，可有效延长灯具整体使用寿命；驱动电源安置在独立的腔体内，与发光区通过隔板分隔，避免电源工作产生的热量集中影响灯珠寿命，同时电源输入端预留了防水接线头，现场接线完成后可锁紧接线头实现进线处的密封，避免水汽从接线位置渗入。在实际使用中，这款灯具的漫射发光角度可覆盖较大的照明范围，1.2米长度的布设间距下，地面照度均匀度可满足常规作业区域的照明要求，密封结构可适配冷库、食品加工车间、洗车房、户外雨棚等常规灯具无法长期稳定工作的场景，整体结构无易损活动部件，后期维护仅需在出现故障时整体更换即可，日常无需特殊养护。建模过程中完整还原了壳体的型材截面特征、端盖的密封结构、透光罩的卡扣结构以及背部安装位的细节，可直接用于同类灯具的结构参考、安装模拟以及配套支架的适配设计。
