重型万向带安装板工业脚轮结构设计

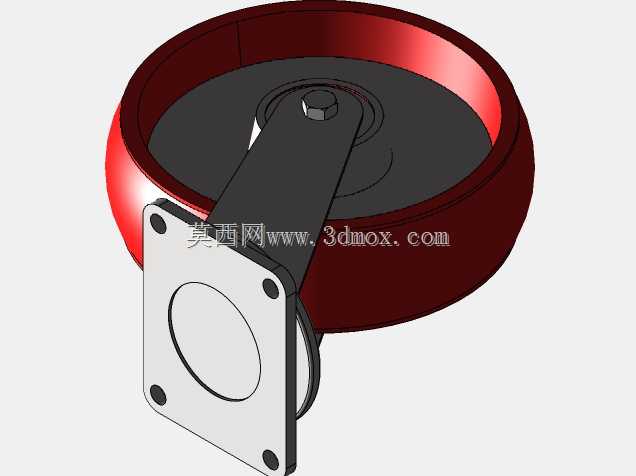

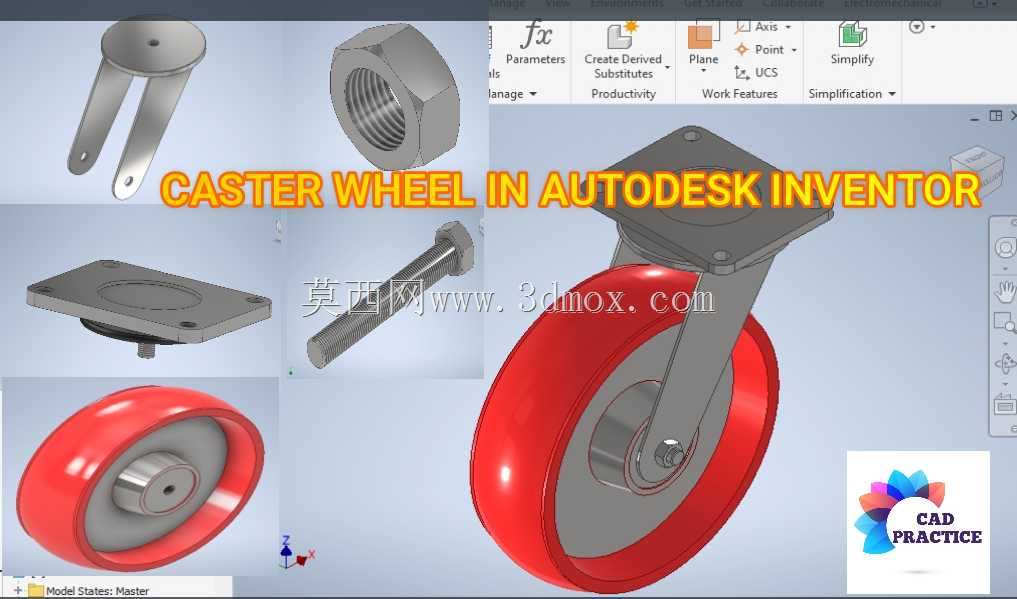

这款脚轮的结构设计围绕重载场景下的灵活移动需求展开，轮体采用高耐磨聚氨酯包胶结构，外层红色包胶层具备良好的减震降噪性能，在车间环氧地坪、水泥地面等常见工业地面行走时，不会划伤地面，同时能缓冲移动过程中产生的小幅震动，保护承载设备内部的精密元器件。轮芯采用高强度铸铁材质，保证轮体在长期重载下不会发生形变，维持转动精度。支架部分采用厚钢板冲压焊接成型，表面做发黑防锈处理，适配工厂多油污、多粉尘的复杂工况，避免长期使用后出现锈蚀卡滞的问题。顶部的方形安装板设置四个对称安装孔，可通过螺栓直接固定在设备底部的安装面上，安装板与支架之间采用推力轴承配合钢珠回转结构，可实现360度水平方向回转，转向时阻力小，即使在满载状态下也能轻松调整行进方向，不会出现转向卡顿、偏载的问题。轮体与支架之间采用螺栓加防松螺母的铰接结构，铰接处设置耐磨衬套，减少长期转动带来的磨损，延长脚轮的整体使用寿命。在实际应用场景中，这类脚轮多用于工业货架、移动工作台、自动化设备机架、中型周转车、工装夹具台车等需要频繁移位的工业设备上，单轮额定承载可覆盖100-500kg的常规重载需求，安装时需要注意设备底部安装面的平面度，避免安装面倾斜导致脚轮受力不均，加速轮体磨损。设计建模过程中，需要重点控制安装板的孔位公差、回转中心的同轴度，以及轮体转动的间隙量，间隙过大会导致轮体晃动，间隙过小则会增大转动阻力，影响移动顺滑度。轮体的圆弧过渡设计可以减少经过地面缝隙、小台阶时的冲击力，避免硬碰撞导致轮体崩边或者支架变形。整体结构没有多余的冗余设计，所有零部件都采用标准化的五金件加工工艺，开模和冲压加工的难度低，适合批量生产，后期维护时也可以快速更换磨损的轮体或者轴承部件，降低设备的运维成本。在选型匹配时，需要根据设备的总重量计算单轮承载，预留1.5倍以上的安全系数，避免长期超载使用导致支架变形、轮体开裂，同时根据使用地面的粗糙程度选择合适的包胶厚度，地面越粗糙，需要的包胶厚度越大，缓冲性能越好。
