重载万向红胶工业脚轮结构设计

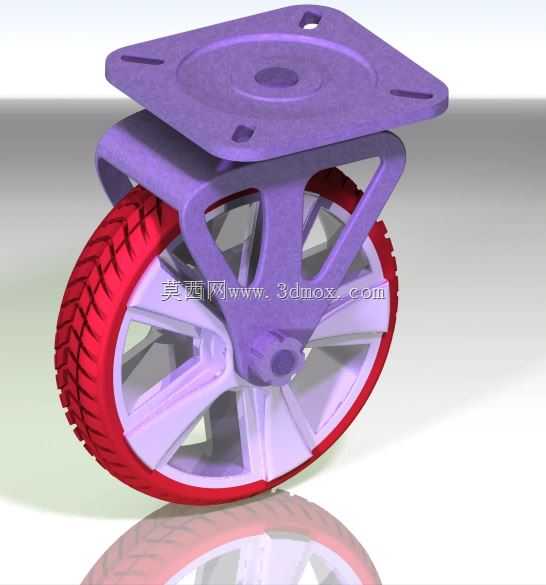

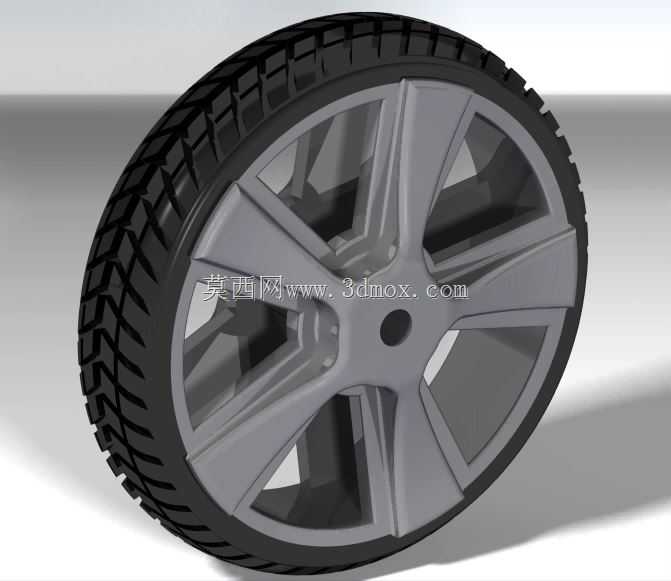

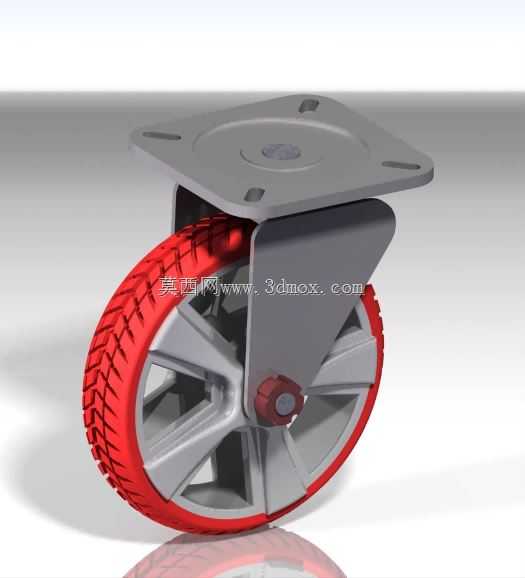

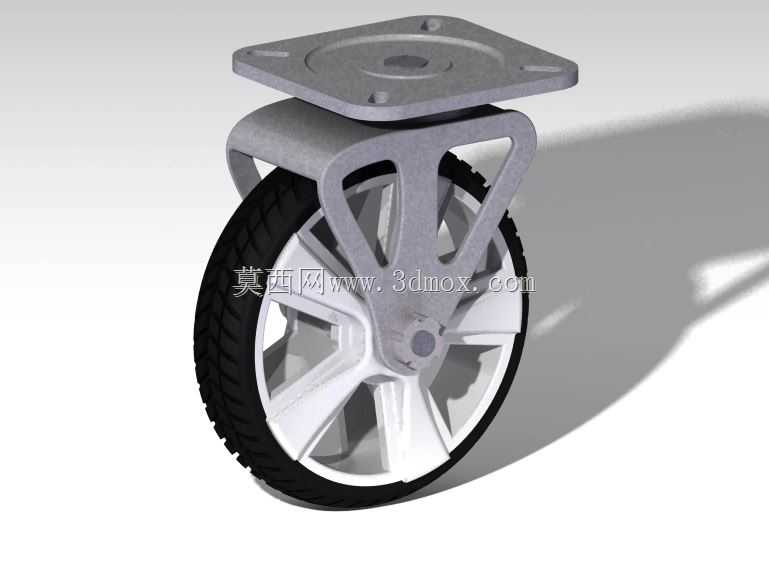

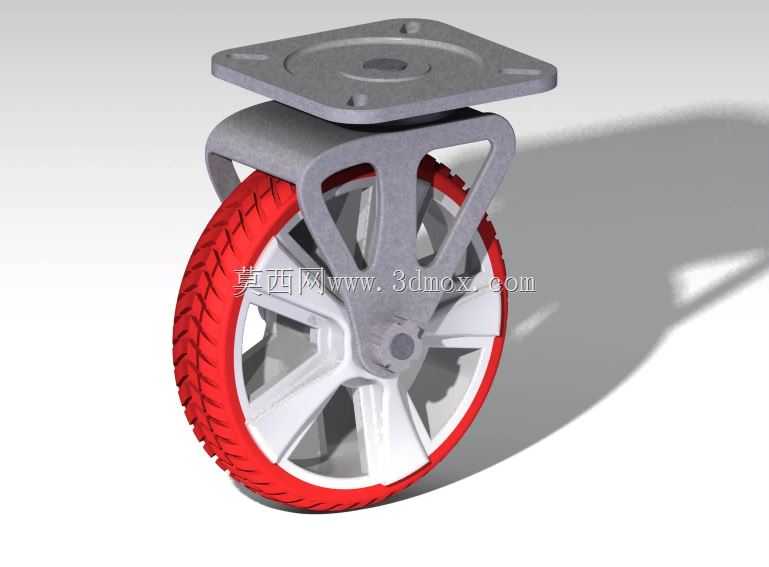

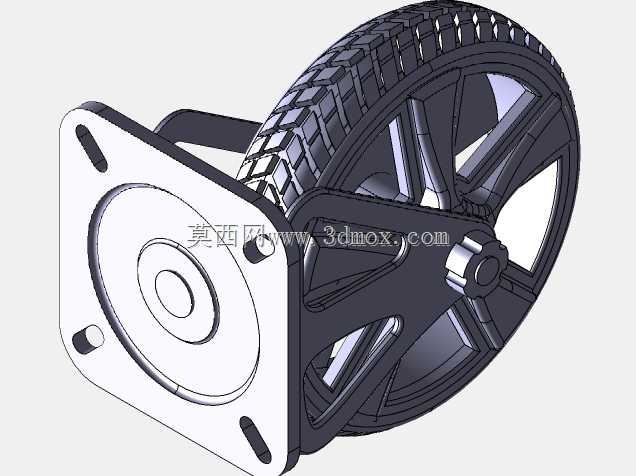

这款重载万向脚轮的设计，核心围绕工业场景下频繁移位、承载冲击的实际需求展开，日常在车间周转车、重型设备机架、仓储物流台车、工装夹具移动底座上都能见到这类部件的身影，它承担着设备整体承重、灵活转向、缓冲减震的核心作用，能避免硬质轮面刮伤环氧地坪、水泥地面，同时降低移位过程中的推行阻力。从结构设计逻辑来看，顶部采用方形法兰安装板，四个角预留沉头安装孔，安装时可通过螺栓直接固定在设备底座的预留安装位上，安装板下方通过回转支承结构与轮架连接，可实现360度水平方向自由回转，转向时轮架受力均匀，不会出现卡滞、偏摆的问题，即使在满载状态下推行转向，也能保持顺畅的转动手感，不会出现轮架变形导致的转向卡顿。轮架采用一体式冲压折弯成型的金属支架，两侧支架对称分布，通过中心轴与轮毂连接，支架上做了镂空减重设计，在不降低整体结构强度的前提下减少了材料用量，同时镂空结构能避免轮面与支架之间卡入杂物，日常使用中缠绕的线头、碎屑也更容易清理，不会因为异物卡滞导致轮子抱死。轮体部分采用红胶材质外胎，胎面做了交错的防滑纹路设计，接触地面时摩擦力适中，推行过程中不会出现打滑问题，同时橡胶材质本身具备一定的弹性，在经过车间地面的焊缝、小凸起、减速带时，能吸收部分冲击，避免设备上的精密元器件因为震动出现松动、移位的问题。轮毂采用多辐条式结构设计，辐条均匀分布承担径向载荷，中心位置镶嵌耐磨轴套，与轮轴配合时转动阻力小，长期使用磨损量低，不需要频繁加注润滑脂也能保持顺畅转动。从安装边界来看，这款脚轮的安装板尺寸适配市面上多数重型设备的标准脚轮安装位，安装时不需要额外打孔改孔，轮体的回转半径经过精准核算，安装后转向时轮体不会与设备底座的侧边、加强筋发生干涉，轮面宽度足够，满载状态下单位面积接地压力小，不会在软质地面上留下过深的压痕。日常选型时，这类脚轮通常四个为一组搭配使用，其中两个带刹车、两个不带刹车的组合最为常见，既可以保证设备移位时的灵活性，也能在设备定位后锁止轮子，避免设备出现意外滑动。设计过程中还考虑到了日常维护的便利性，轮轴采用可拆卸的销轴结构，后期如果轮面磨损过度，只需要敲出销轴就能更换轮体，不需要整体更换整个脚轮，能降低后期的维护成本。
