多层间隔式堆叠承托置物架结构设计

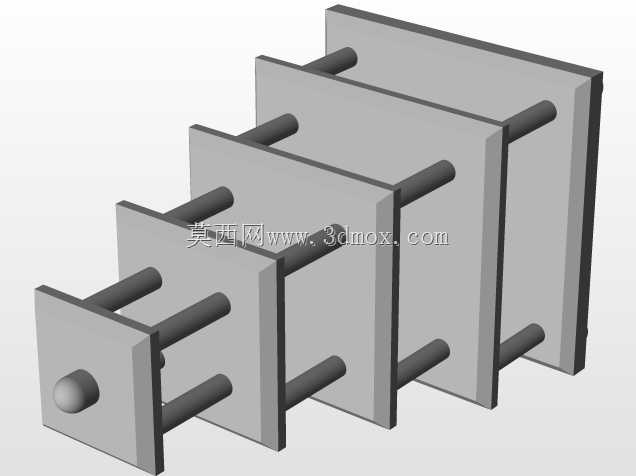

该结构主要面向物料分层存放、工件周转暂存场景设计，可用于车间加工工序间的半成品码放、仓储环节的小件物料规整，也可适配烘焙作业场景的多层托盘承托需求，通过分层间隔的结构形式，避免叠放物料之间的挤压磕碰，同时提升垂直空间利用率。整体采用穿杆式层板连接方案，每块方形层板通过平行布置的横向圆杆实现串联固定，层板之间的间距由圆杆的穿入深度统一控制，无需额外的紧固件即可完成层距的快速调整，适配不同高度的物料存放需求。最前端的层板中心设置半球形凸起定位结构，可在叠放同类型架体时实现上下架体的快速对位，防止堆叠过程中出现滑移错位，提升多层堆叠时的整体稳定性。设计过程中优先考虑结构的拆装便捷性，所有杆件与层板的连接孔采用间隙配合公差，无需专用工具即可完成架体的组装与拆解，拆解后所有层板可贴合叠放，杆件可集中收纳，大幅降低闲置状态下的存储空间占用。层板采用等厚平板结构，边缘做直角过渡处理，板面平面度控制在满足常规承托需求的公差范围内，可直接放置硬质托盘、周转盒等容器，无需额外铺设垫板。横向连接杆采用等直径圆钢材质，每相邻两层板之间布置两根平行连接杆，连接杆两端分别穿入对应层板的预制孔内，孔位与层板边缘保持足够的安全距离，避免层板受力后出现孔位开裂的问题。安装时需注意架体的放置平面平整度，若平面倾斜度超过2度，需在架体底部增设调平垫片，防止层板上放置的物料出现滑移。架体整体的外轮廓边界规整，无外凸的尖锐结构，可直接适配标准仓储货架的层板放置尺寸，也可单独放置在工作台面作为小型物料的分层整理架使用。结构受力路径清晰，放置在层板上的载荷通过层板传递至横向连接杆，再由连接杆分散至相邻层板，最终传导至底部放置平面，每层承托载荷均匀分布时，整体结构无明显应力集中点，可满足常规轻型物料的长期存放需求。
