带接近传感的太阳能电动纸巾架结构设计

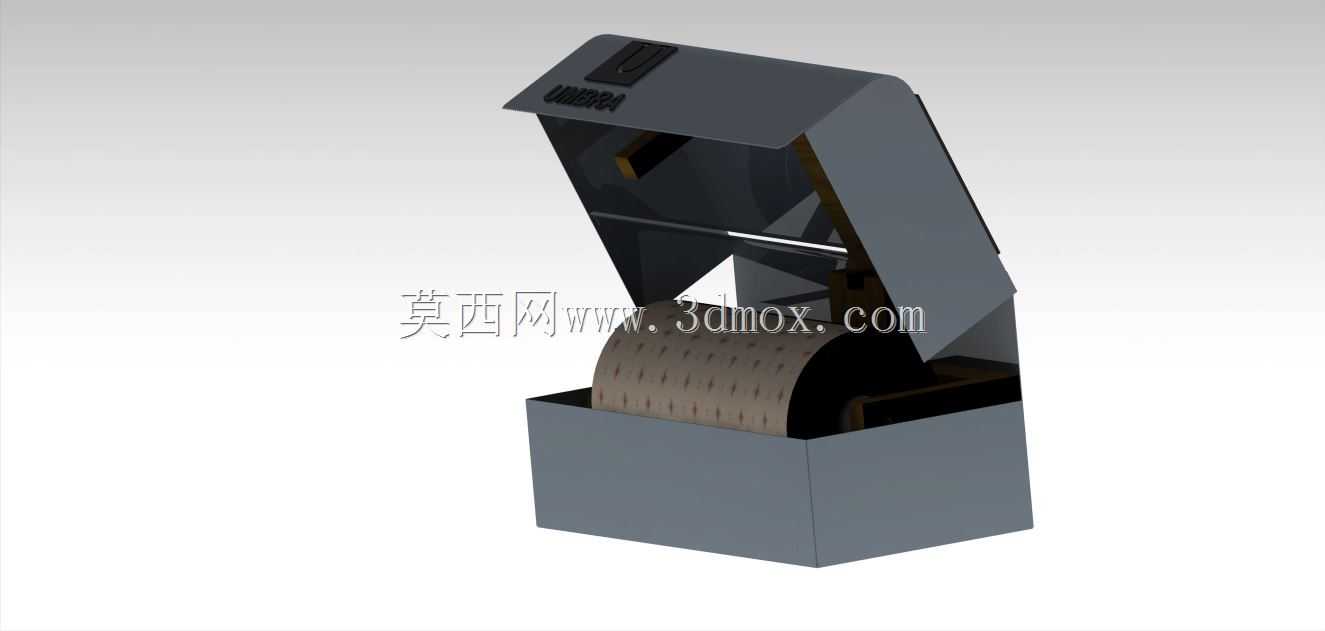

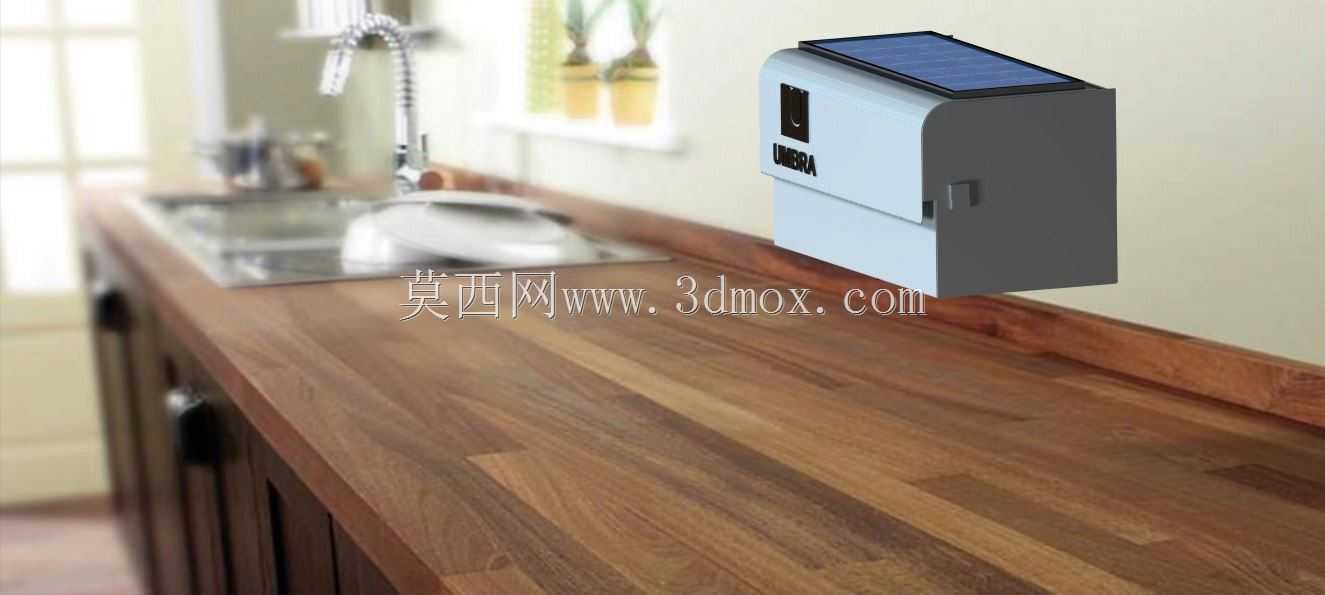

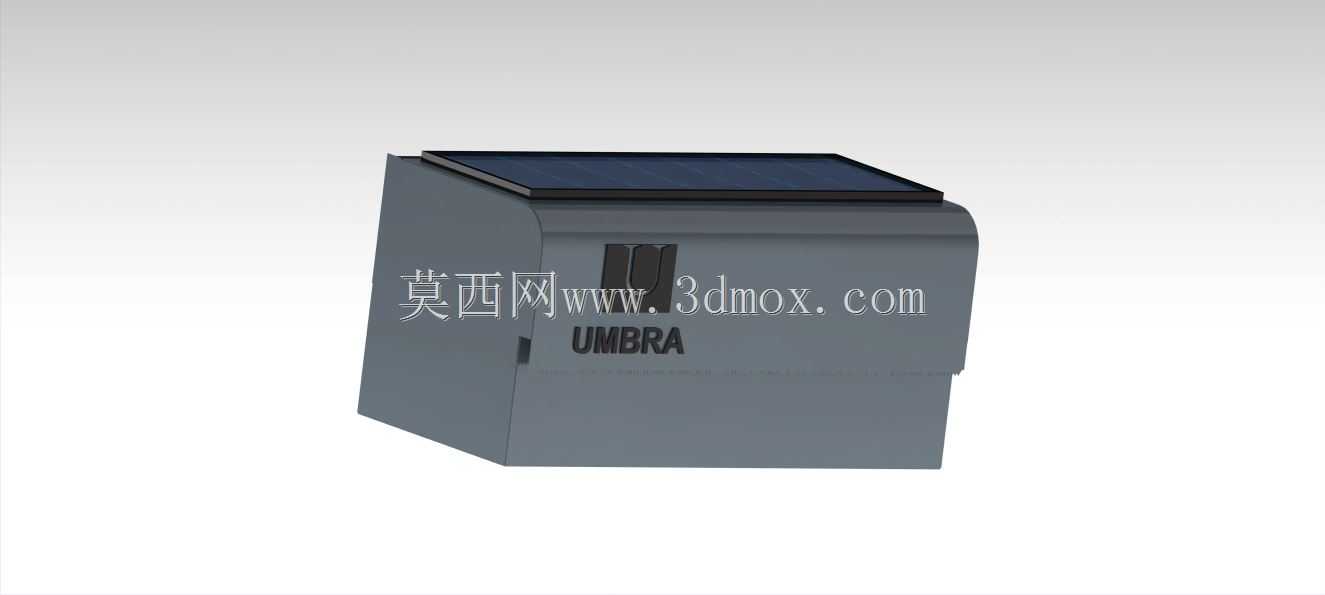

这款感应式纸巾架的设计初衷，是解决公共卫浴场景下传统纸巾架接触式取纸易造成交叉污染、外接供电布线繁琐的痛点，同时兼顾家用场景的整洁性与低维护需求。从结构布局来看，整体采用翻盖式盒体设计，上盖与下盒通过后侧的隐藏式铰接结构连接，开合角度可稳定维持在120度左右，既方便更换整卷纸巾，又能避免上盖翻开后意外回落夹手。盒体内部预留的卷纸安装位，适配市面常规直径100-120mm、宽度100-110mm的商用及家用卷筒纸巾，卷纸转轴采用低阻尼的光滑凸台结构，无需额外加装轴套即可保证抽拉时出纸顺畅，不会出现卡纸、扯断纸巾的情况。出纸口设置在盒体前侧下方，开口高度控制在15mm，既能保证单张纸巾顺利送出，又能避免灰尘、溅水进入盒体内部污染剩余纸巾。核心功能模块的排布经过多轮迭代调整，太阳能光伏板嵌入在上盖顶面的凹槽内，表面与上盖外壳齐平，不会出现凸起积灰的问题，只要环境照度达到50lux以上即可持续为内置储能模块补能，完全不需要外接电源线，安装时无需在墙面开槽布线，不管是新装修空间还是老旧卫浴改造都能直接固定使用，大幅降低安装施工成本。接近传感器的感应探头设置在出纸口正前方的盒体面板上，感应距离设定在8-15cm区间，当使用者手部靠近感应区域时，内置的低速送纸辊会自动启动，送出设定长度的纸巾后自动停转，全程无需接触设备表面，有效降低公共场景下的病菌交叉传播概率。送纸辊采用表面带细微防滑纹理的软胶材质，与纸巾接触面的摩擦力经过反复调试，既不会因为摩擦力过小导致送纸打滑，也不会因为摩擦力过大扯碎纸巾。盒体外壳采用圆角过渡设计，所有外露棱边都做了R2以上的倒角处理，没有尖锐凸起，避免日常使用时磕碰划伤。安装时可通过背部的挂孔配合膨胀螺丝固定在墙面，安装孔位预留了上下10mm的调节余量，方便施工时校准水平位置，整机突出墙面的厚度控制在140mm以内，不会占用过多卫浴通行空间，即使是狭小的卫生间也不会产生突兀感。内部走线全部隐藏在盒体侧壁的走线槽内，与纸巾存放腔完全隔离，避免长期处于潮湿环境下出现线路短路的问题，储能模块的供电电压为安全低压，即使不慎溅水也不会产生用电安全隐患。
