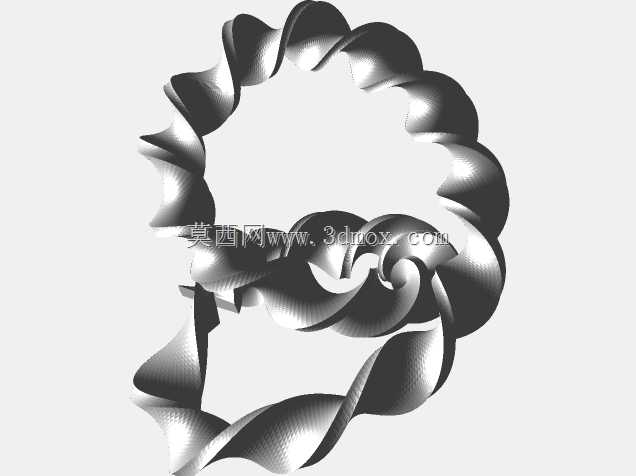

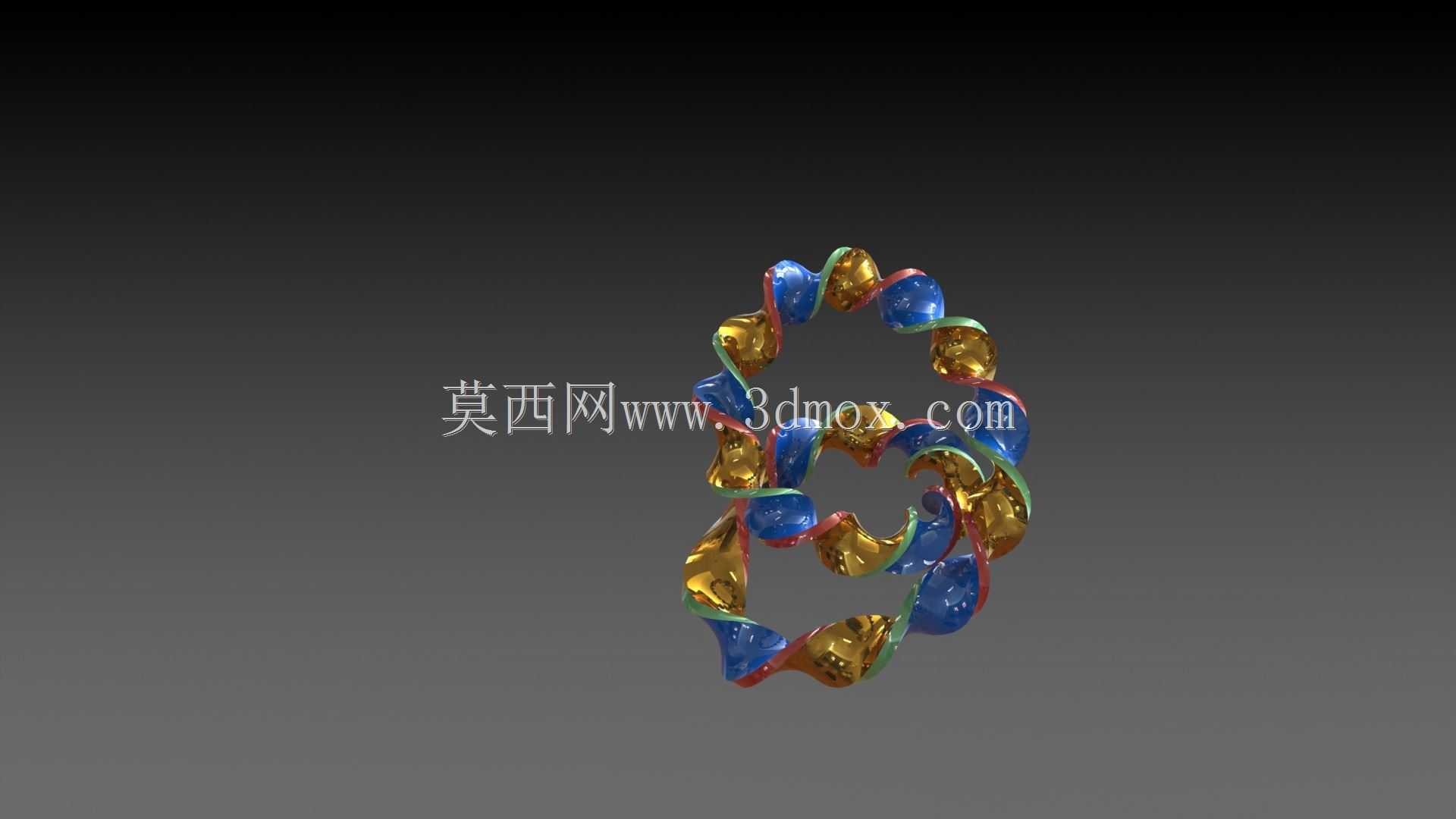

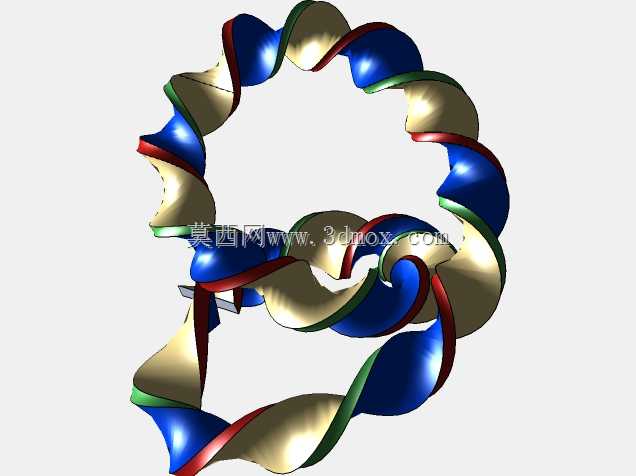

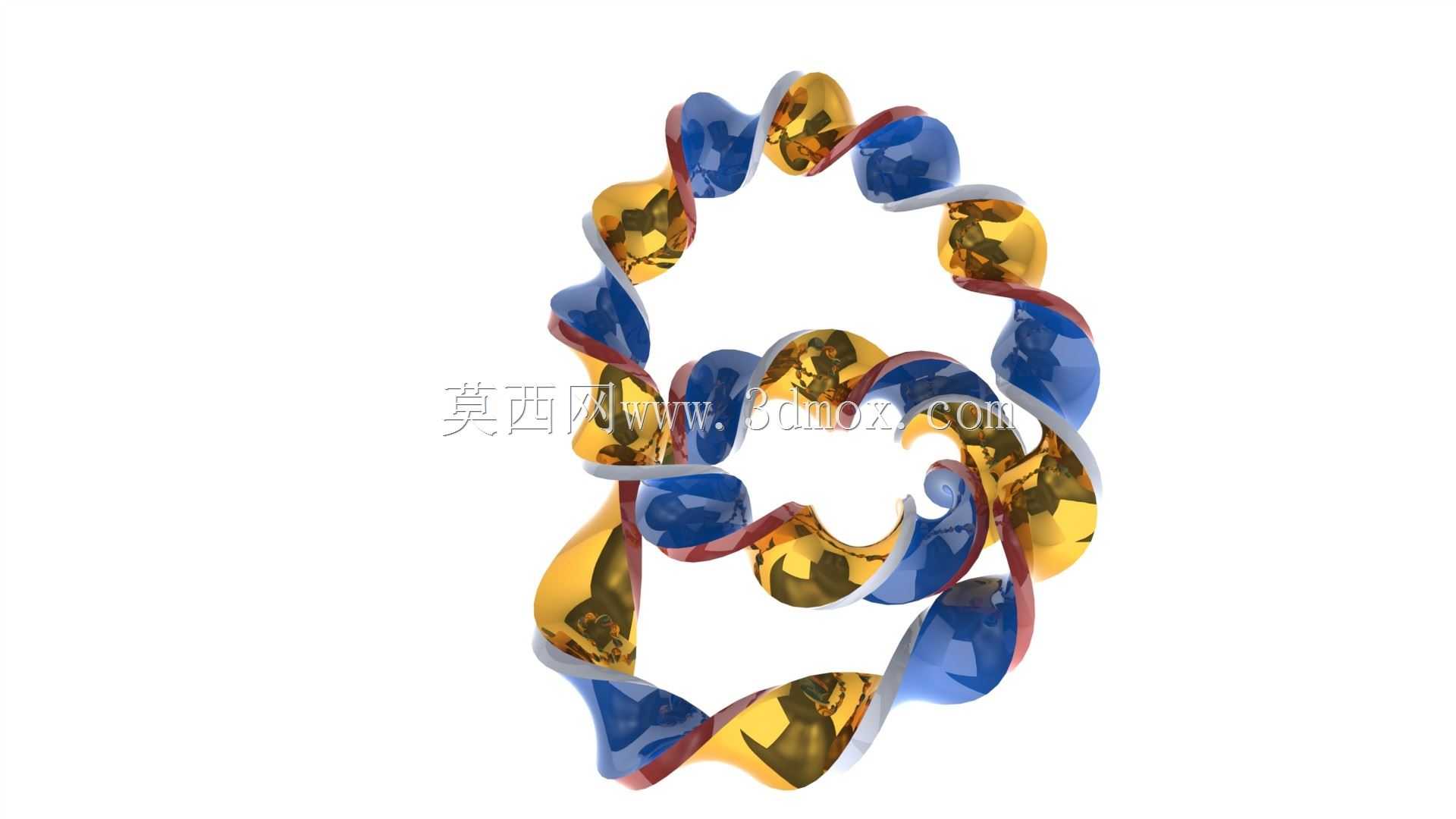

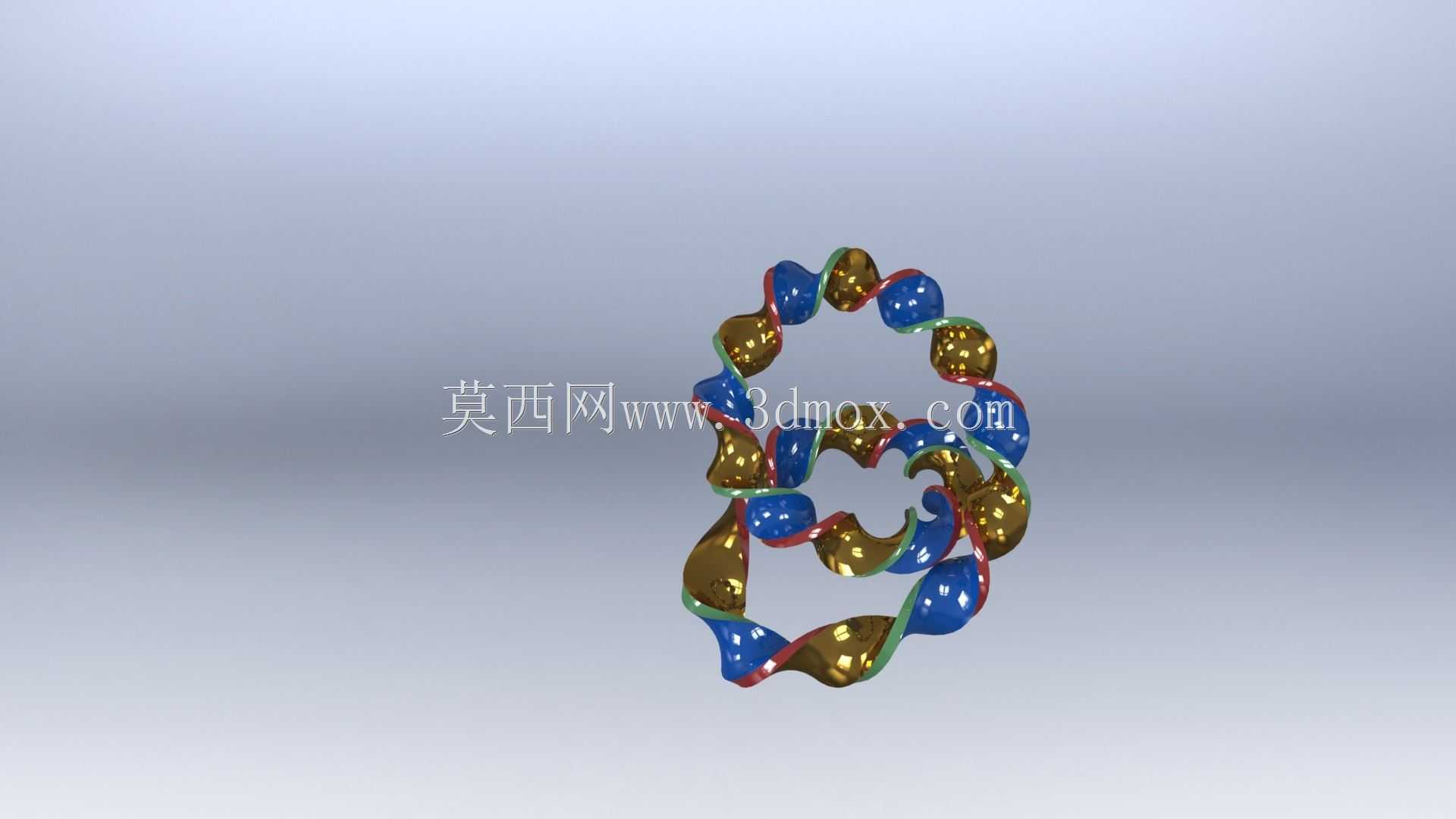

闭环式螺旋扭曲异形装饰结构件

这类闭环螺旋扭曲结构在工业设计领域的应用场景十分多元，既可以作为文创产品的核心支撑骨架，也能充当工业设备外观的装饰性导流构件，部分流体实验装置中也会用到类似曲面结构来模拟特殊流道的扰流效果。从实际功能来看，该构件采用连续闭环的扭曲形态，没有传统拼接结构的接缝应力集中点，整体受力可以沿着连续的螺旋曲面均匀传导，在承受周向扭转力或者径向挤压力时，应力分布会比分段拼接的构件更均匀，不容易出现局部断裂的问题。设计这类结构的时候，首先要确定闭环的整体轮廓边界，先绘制出闭合的中心引导线，再沿着引导线逐段调整截面的扭转角度，每一段截面的扭转速率要保持连续顺滑，不能出现角度突变，否则曲面生成后会出现褶皱或者曲率断层，影响后续的加工成型。在外形尺寸控制上，这类构件的安装边界要根据实际装配场景预留足够的安全间隙，因为螺旋扭曲的形态在旋转或者受外力形变时，轮廓的最大包络面会比静态投影尺寸略大，设计时需要提前计算出动态工况下的最大外轮廓尺寸，避免装配后和周边零部件发生运动干涉。如果是用于外观装饰场景，曲面的表面曲率要保持连续G2连续，这样后续做表面处理的时候，不管是电镀还是喷涂，漆面或者镀层的附着效果会更均匀，不会出现局部积漆或者镀层厚度不均的问题。如果是用于流体相关的实验场景，曲面的内壁光滑度要控制在合理范围内，减少流体在曲面转折处的阻力损失，同时扭曲的螺距参数要根据流体的流速、粘度参数做对应调整，保证流体沿着螺旋曲面流动时能形成预期的旋流效果。这类结构在建模时要注意曲面的加厚方向，因为是闭环扭曲形态，加厚方向如果选择错误，很容易出现局部壁厚不均甚至曲面自交的问题，通常会采用双向等厚加厚的方式，保证整个构件的壁厚偏差控制在允许范围内，后续不管是采用3D打印成型还是注塑开模生产，都能避免出现填充不足或者局部壁厚过厚导致的缩痕问题。另外在结构的连接端设计上，如果需要和其他零部件装配，要在闭环的对应位置预留出平整的安装基准面，因为螺旋曲面本身没有平整的定位面，没有基准面的话后续装配时很难保证定位精度，安装基准面的位置要选在构件受力的支撑点位置，避免装配后出现悬臂受力的情况，提升整体结构的安装稳定性。
