镶钻锁形金属挂饰结构设计

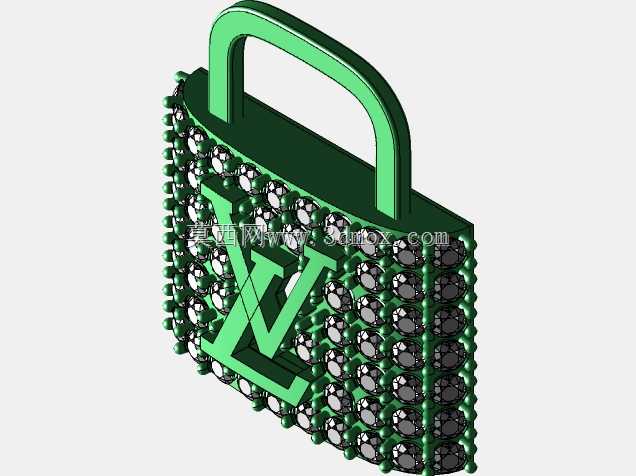

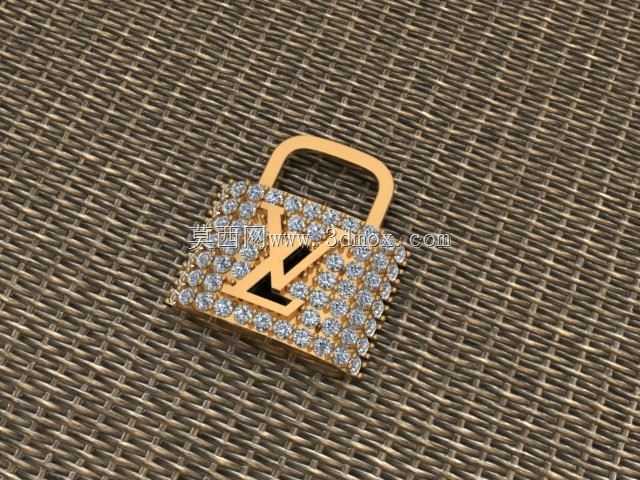

这款锁形挂饰的三维结构设计，首先围绕箱包配饰的实际使用场景展开，日常使用中这类挂件需要频繁与包身金属环、拉链头接触，同时要兼顾装饰性与佩戴的耐用性，因此在结构设计阶段就将抗剐蹭、防掉钻作为核心设计指标。整体外形采用经典挂锁轮廓，顶部的挂环做了圆角过渡处理，挂环的内孔尺寸适配市面主流箱包挂扣、钥匙圈的穿入需求，挂环与锁身主体的连接位置做了内嵌式转轴结构，避免转轴外露剐蹭衣物或包面，同时保证挂环转动顺滑无卡滞，不会因为长期转动出现松脱问题。锁身主体的正面做了下沉式镶钻槽位设计，每一个槽位的尺寸都对应标准圆形水钻的外径，槽深控制在水钻直径的三分之一，既保证水钻嵌入后有足够的粘接接触面积，又不会让水钻陷入过深影响折射光泽，槽位之间的金属筋条宽度控制在0.3mm，既保证结构强度不会因为槽位过密出现筋条断裂，又能最大化排布钻位提升装饰效果。锁身的侧面做了微弧收边处理，没有尖锐棱角，避免日常佩戴时勾刮织物纤维，背面做了平整处理，贴靠包身时不会因为凸起造成局部磨损。设计过程中优先考虑了批量生产的工艺可行性，金属部分采用失蜡铸造工艺做粗成型，后续通过抛光处理表面粗糙度，镶钻槽位的精度控制在0.05mm公差范围内，保证水钻装配时不需要额外修磨就能顺利嵌入，减少后续装配的工时消耗。挂环的闭合间隙控制在0.1mm以内，既保证挂环可以顺利开合挂入配件，又不会因为间隙过大出现意外脱开的情况，整体重量控制在15g以内，不会给包带或钥匙串造成额外的负重压力。从结构强度角度，锁身主体的壁厚均匀控制在1.2mm，既不会因为壁厚过薄出现受压变形，也不会因为壁厚过大增加不必要的材料成本，所有转角位置都做了R0.2以上的圆角处理，避免铸造过程中出现应力集中导致的开裂问题。这类挂饰除了箱包挂件使用场景外，也可作为项链吊坠、钥匙挂饰使用，因此在结构设计时没有设置突出的定位结构，保证不同使用场景下的适配性，背面的平整面也预留了激光刻字的区域，可满足个性化标识的加工需求。
