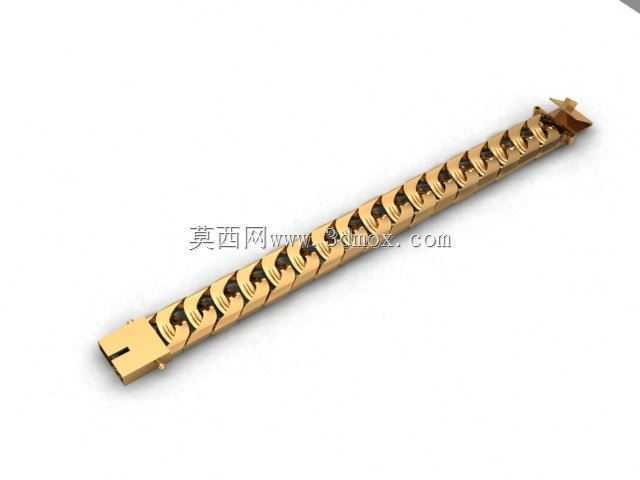

矩阵7结构链式金属连接构件

　　这类链式金属构件常出现在需要连续柔性传动、等距承载的工业场景中，比如轻工生产线的工件承载拖链、精密设备的导向防护链段，或是小型输送装置的支撑骨架，区别于常规滚子链的大间隙铰接结构，该构件采用矩阵7的单元排布逻辑，每一节链节的啮合面都做了等距阵列的凹凸咬合设计，能在直线排布状态下保持极高的整体刚性，同时在弯折转向时又能依托单元间的铰接间隙实现顺滑的曲率变化，不会出现卡滞或局部应力集中的问题。从结构设计逻辑来看，整个构件的链节单元采用统一的模块化构型，单节链节的主体为一体化铣削成型的金属块，相邻链节之间通过隐藏式的铰接销轴连接，销轴的安装孔做了同轴度0.02mm的公差约束，保证整链装配后直线度偏差不超过0.1mm/米，

　　避免长距离排布时出现跑偏或晃动。链节表面的阵列式凹槽并非装饰结构，一方面是为了降低整体构件的自重，在保证截面抗弯模量满足承载要求的前提下，通过去除非受力区域的材料减少运动惯量，适配高速往复运动的工况需求；另一方面这些凹槽可以作为安装基准位，配合定制的卡扣或螺栓就能直接固定工装治具、线缆拖板等附属配件，不需要额外在链体上打孔破坏结构强度。构件两端的连接端头做了扁平化的安装接口设计，端头处预留了两个对称的定位销孔和一个紧固螺栓孔，安装时可以直接和设备端的连接座配合，定位销承担剪切方向的载荷，螺栓承担轴向的拉紧力，这种接口设计能保证构件在承受交变载荷时不会出现连接松脱，同时拆装维护时只需要拆卸端头的紧固螺栓就能完成整链的更换，

　　不需要拆解设备内部的其他结构。从安装边界来看，该构件直线段安装时的最小支撑间距为自身宽度的8倍，当需要做弯折导向时，最小转弯半径为构件整体宽度的3.5倍，这个参数是通过反复校核链节铰接处的最大摆角确定的，转弯半径过小会导致铰接处的接触应力超过材料的许用应力，长期运行会出现销轴磨损过快甚至链节断裂的问题。在实际选型应用时，需要先核算工况下的最大拉伸载荷，该构件的单节链节额定拉伸载荷为1200N，整链的安全系数取3倍以上时，可稳定应用在负载不超过400N的连续传动场景，比如3C产品组装线的治具输送、小型检测设备的探头移动导向、精密机床的线缆防护拖链等场景。设计过程中特意将铰接处的摩擦面做了镜面抛光处理，配合固体润滑涂层，

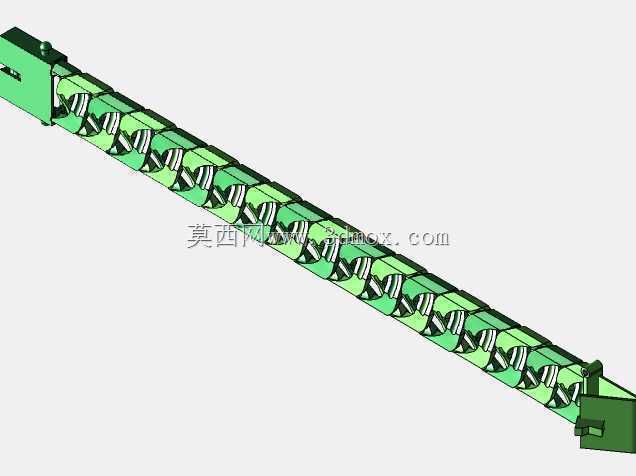

　　不需要定期加注润滑脂就能实现长期无维护运行，避免了润滑脂污染生产环境的问题，适配洁净车间、食品加工生产线等对环境洁净度有要求的应用场景。另外，链节的侧面做了15度的倒角处理，一方面是避免安装和运行过程中锐边划伤操作人员或线缆，另一方面当构件在导向槽内滑动时，倒角结构能起到自动对中的作用，即使安装时存在少量的同轴度偏差，也能在运行过程中自动滑入导向槽的中心位置，降低对安装精度的要求。整根构件的所有链节都采用完全互换性设计，任意一节链节出现磨损或损坏时，只需要冲出对应位置的铰接销轴就能更换单节配件，不需要更换整根链条，大幅降低了后期的维护成本。在三维建模过程中，采用矩阵阵列的方式快速生成链节单元，先完成单节链节的参数化建模，将链节的长度、宽度、铰接孔位置、凹槽尺寸都设置为可调参数，再根据整链的总长度需求通过线性阵列生成所有链节单元，最后装配铰接销轴并添加运动仿真约束，验证弯折状态下的干涉情况，确保每一个铰接位置的摆角都在设计允许范围内，不会出现运动干涉。
