金属针式皮带搭扣结构设计

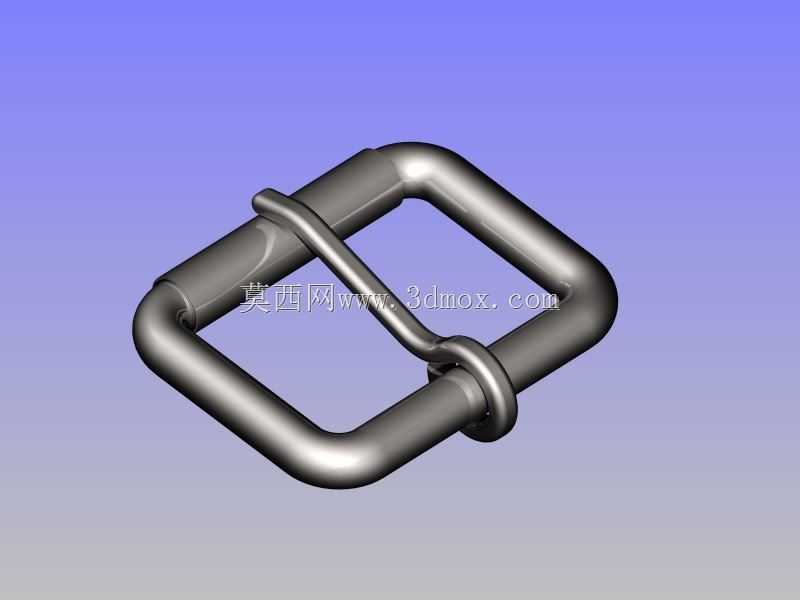

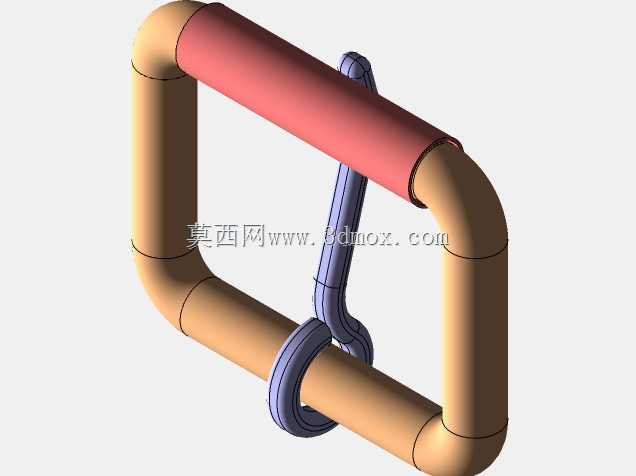

日常接触的针式搭扣，是箱包、服饰、户外装具领域应用极广的束紧连接件，这款圆角矩形框架的针扣结构，核心作用是通过穿入带身的定位孔实现束紧长度的无级调节，同时保证连接部位的抗拉强度满足日常使用的拉扯载荷。从结构设计逻辑来看，整体采用圆截面金属线材弯折成型的框架结构，没有多余的拼接焊缝，框架的四个转角做了大半径圆弧过渡，一方面避免尖锐棱角划伤带身面料或者使用者皮肤，另一方面圆弧过渡能分散线材弯折处的应力集中，避免反复开合过程中出现框架断裂的问题。中间的针杆采用同材质金属线材弯折，一端通过绕卷结构铰接在框架的横向杆上，可绕铰接轴自由转动，针杆的自由端做了圆弧收头处理，穿入带身定位孔时不会勾扯带身的纤维材质，减少带身孔位的磨损。

从安装边界来看，这款搭扣的适配带身宽度需要匹配框架内部的横向净空尺寸，带身厚度需要适配框架上下杆之间的间隙，安装时仅需将带身一端绕过框架的铰接侧横杆，通过缝线或者铆钉固定在带身本体上即可，不需要额外的安装紧固件，装配工序十分简便。实际使用过程中，针杆插入带身对应位置的定位孔后，带身自由端穿过框架的活动侧空间，回折后通过带身自身的袢带固定，束紧状态下针杆同时承受带身的拉扯力，铰接处的绕卷结构紧密贴合横杆，不会出现针杆松脱移位的问题。

设计过程中需要重点控制几个关键尺寸：首先是框架的内框宽度，必须和适配带身的宽度保留0.5-1mm的间隙，避免带身穿入过程中出现卡滞；其次是针杆的长度，需要保证针杆转动到垂直于框架横杆位置时，伸出框架内框的长度能够完全穿透带身的定位孔，同时不会因为过长导致使用中剐蹭外物；再者是铰接处的绕卷内径，需要和框架横杆的外径保留微小的转动间隙，既保证针杆转动灵活，又不会因为间隙过大导致针杆晃动幅度过大，影响扣合的精准度。框架表面做了抛光金属质感处理，没有多余的装饰结构，整体造型简洁规整，除了常规的服饰皮带使用场景，也可适配户外背包的束紧带、工具腰包的腰带、宠物牵引带的束紧结构等场景，结构可靠性高，反复扣合上千次也不会出现结构变形或者针杆脱落的问题。
