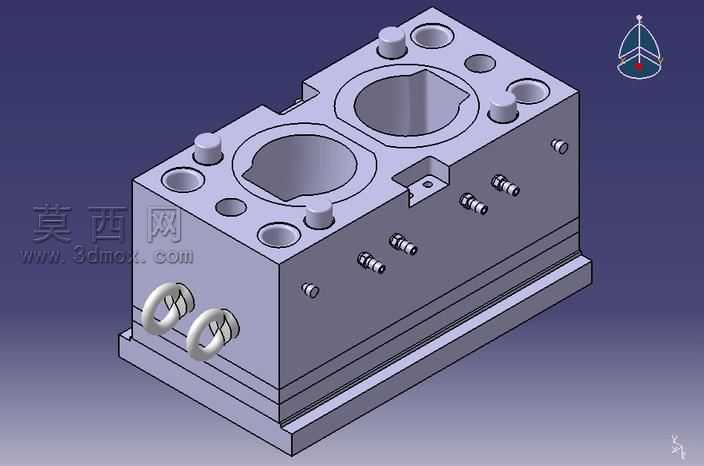

风扇马达端盖塑料注塑模具结构设计

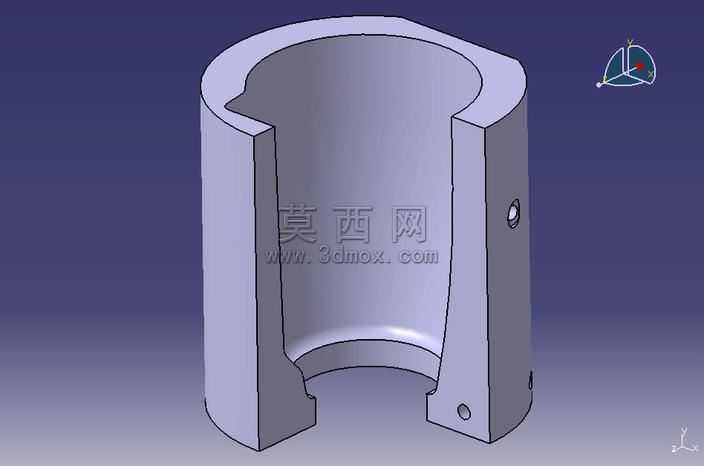

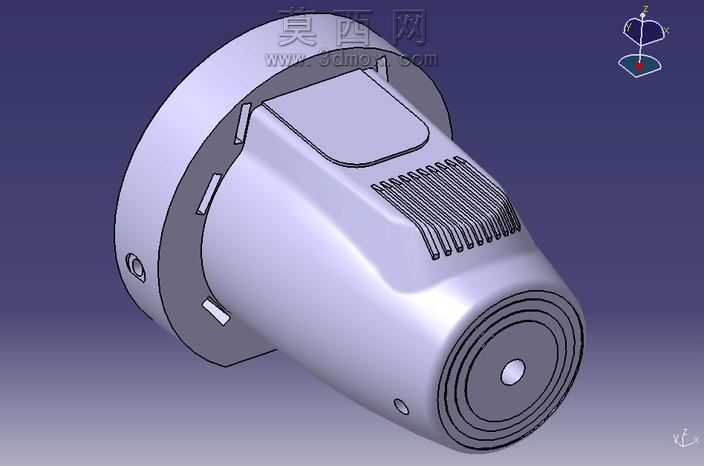

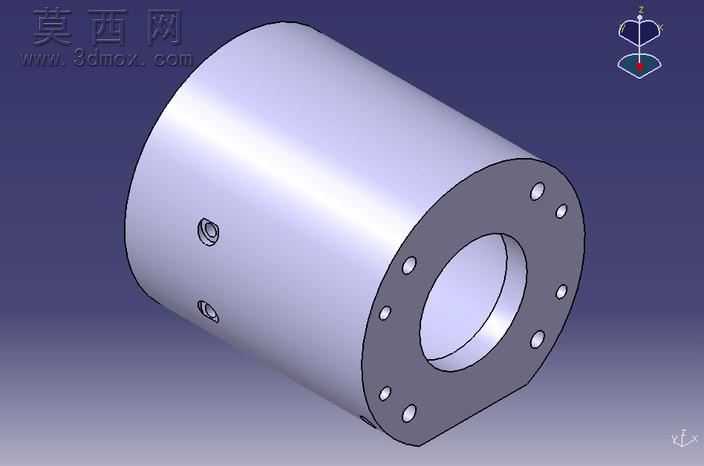

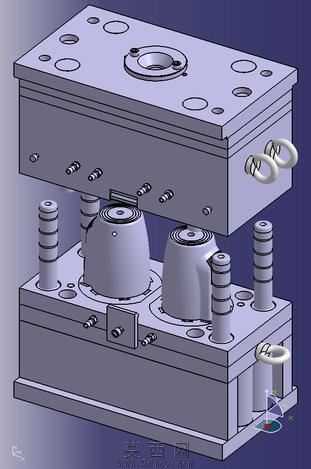

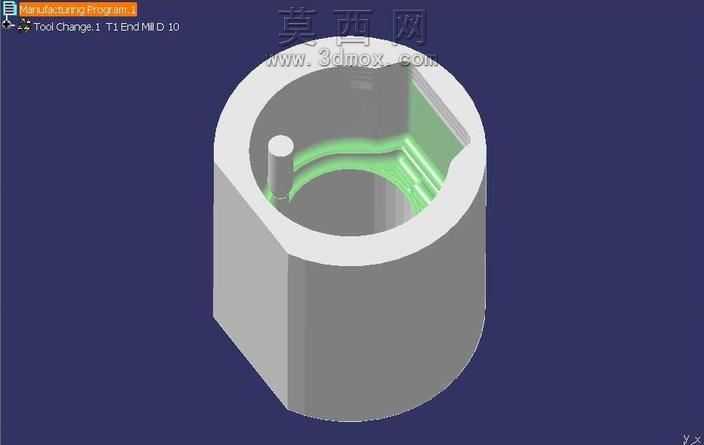

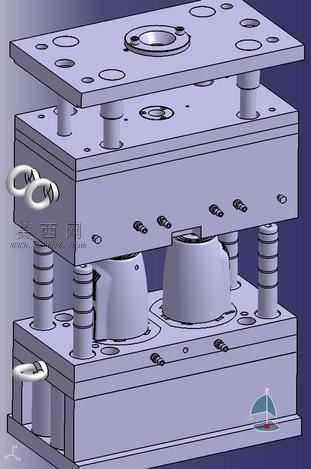

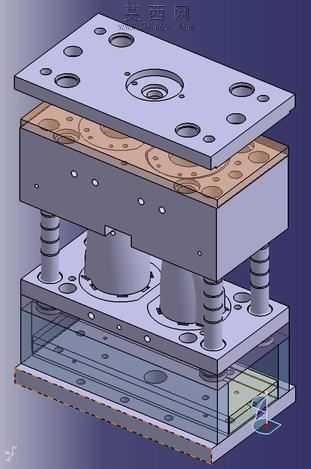

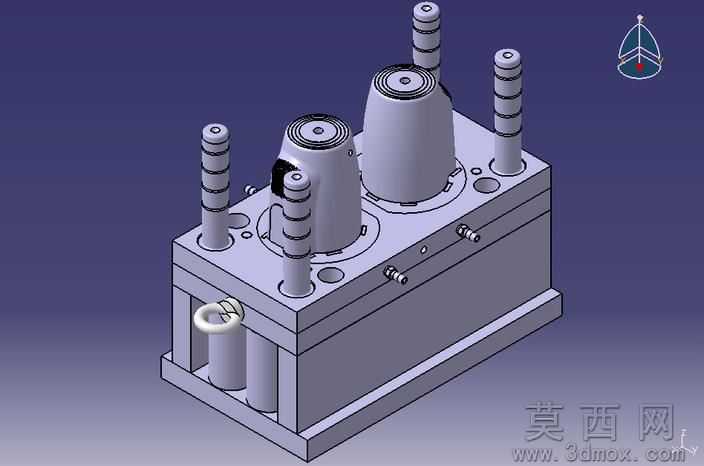

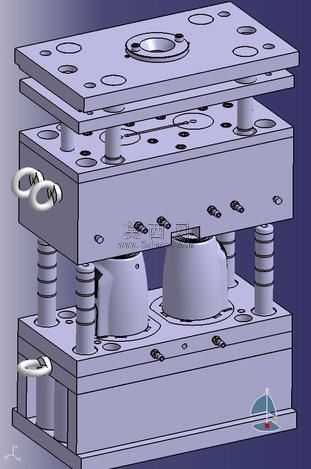

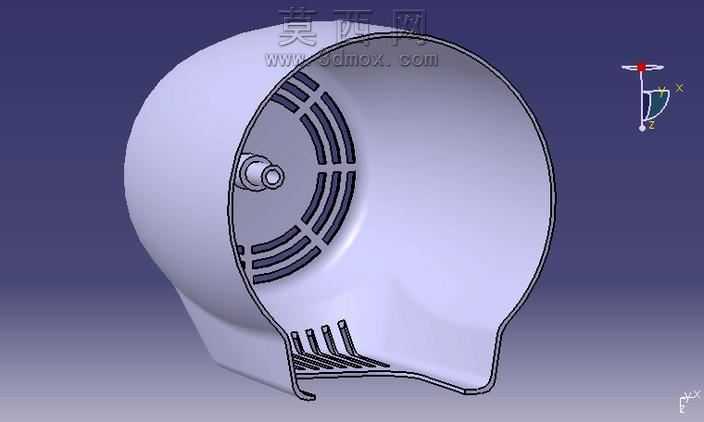

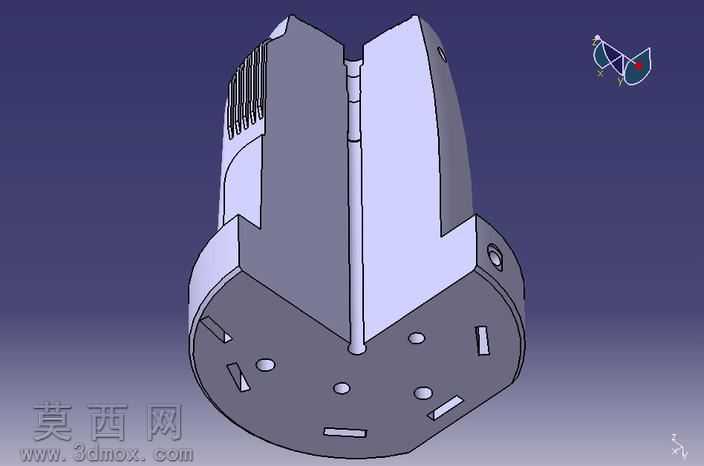

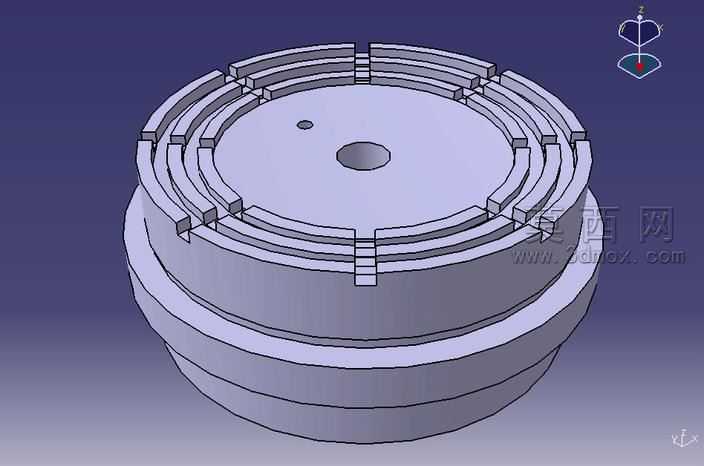

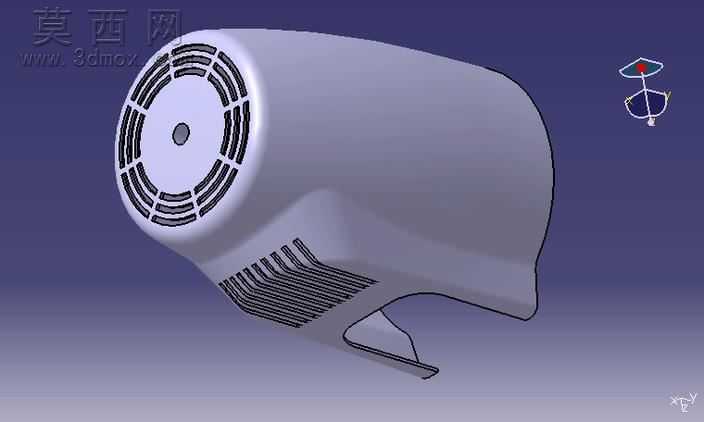

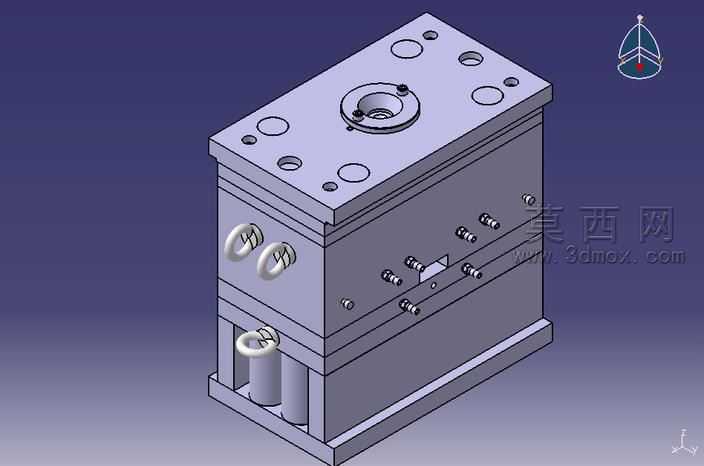

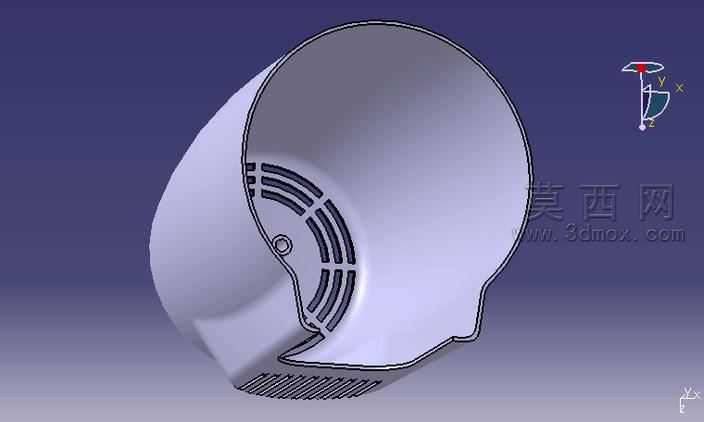

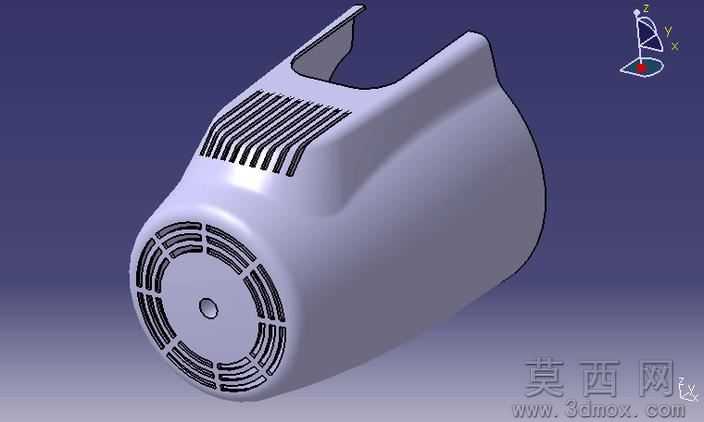

本作品为风扇马达端盖的塑料模具配套三维设计，整体建模过程围绕成品的外观与功能需求展开，首先针对马达端盖的曲面外壳形态进行精准的曲面建模，还原端盖包裹马达主体的弧形轮廓，保证外壳与马达内部组件的装配适配性。建模阶段重点处理端盖表面的两类散热格栅结构：前端面的环形放射状格栅，每一条格栅的宽度、间隙都经过参数化设定，既保证足够的通风散热面积，又兼顾塑料件成型后的结构强度，避免格栅处出现缺胶、变形的成型缺陷；侧下方的斜向平行格栅则顺着外壳的曲面走向排布，和前端格栅形成贯通的散热风道，提升马达运行时的空气流通效率。端盖尾部的卡扣固定结构也做了精细化建模，卡扣的厚度、倒扣角度完全符合注塑模具的脱模工艺要求，无需额外复杂抽芯结构即可实现顺利脱模，有效降低模具的加工与制造成本。材质渲染阶段针对成品的应用场景，选用常用的硬质工程塑料材质，模拟哑光浅灰的塑料表面质感，还原普通家电风扇马达端盖的真实外观效果，同时对格栅边缘做了微小的圆角处理，避免塑料件成型后出现锐边毛刺，提升成品的使用安全性。整个模具设计的核心思路围绕成品的功能实现与注塑工艺可行性展开，在保证端盖散热、装配、防护三大核心功能的前提下，尽可能简化模具的结构复杂度，优化进胶位置与排气结构，减少成型过程中可能出现的熔接痕、困气等问题，确保批量生产时的成品合格率，同时兼顾塑料件的生产效率与制造成本控制，让设计方案既满足产品的功能需求，又具备实际量产的可行性。
