纺织用内螺纹紧固母扣结构设计

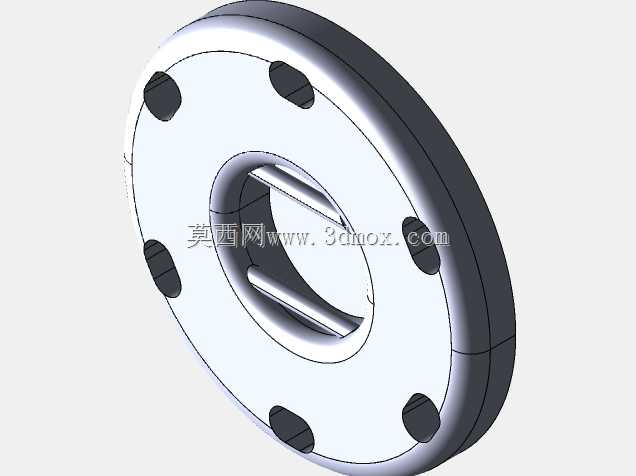

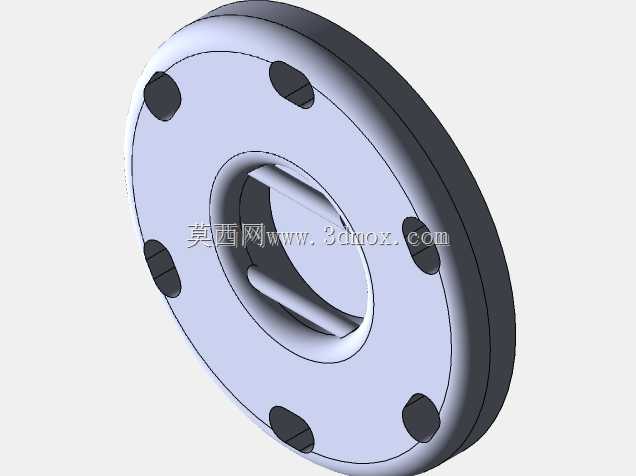

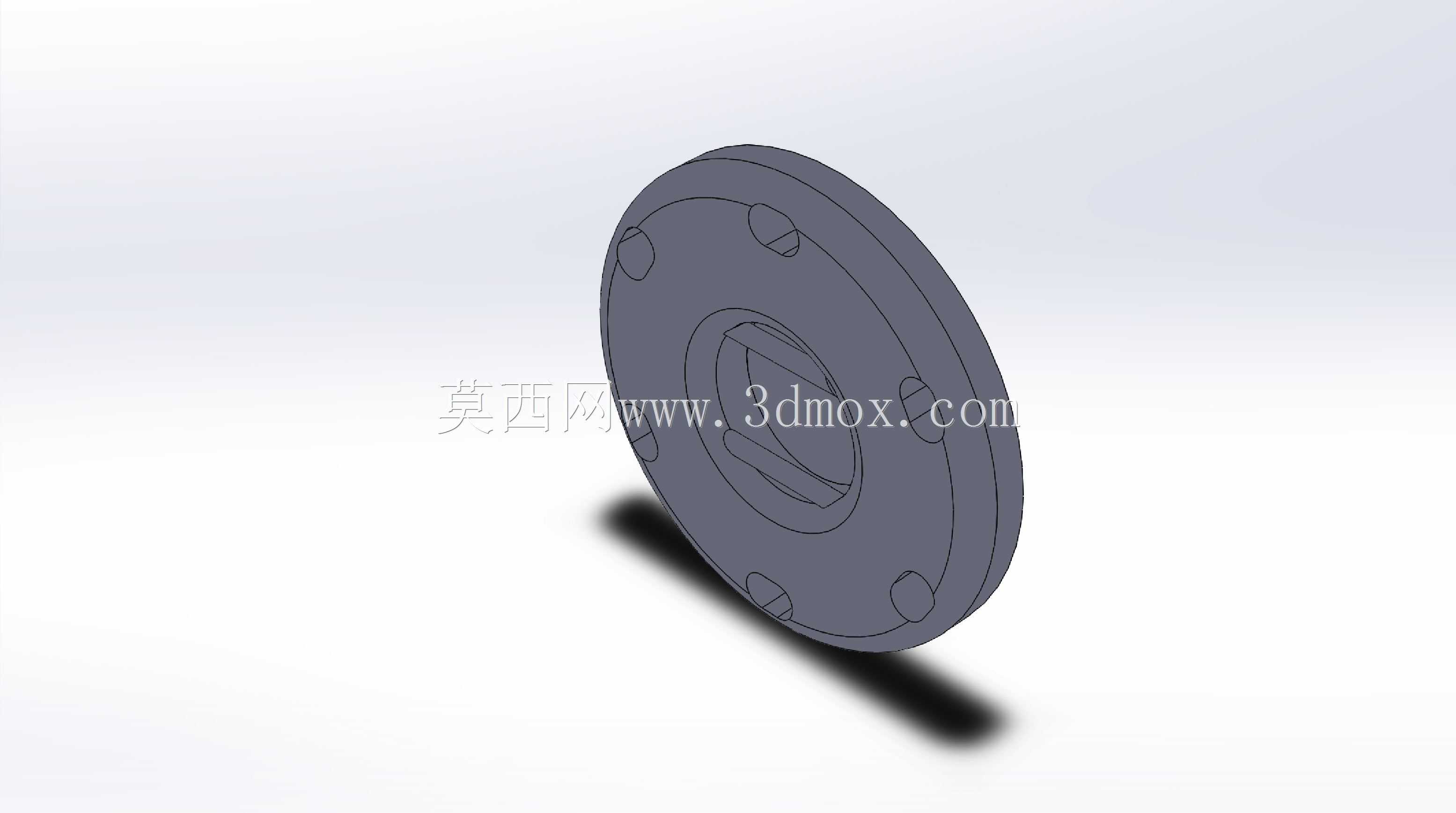

这款母扣作为纺织扣件的核心组成部分，主要应用于户外功能性服饰、工业防护工装、重型帆布制品的开合连接场景，在需要频繁开合且要求连接强度的纺织制品装配环节，能够替代传统缝线固定的普通按扣，解决普通按扣受拉力易脱落、反复扣合后咬合失效的问题。从结构设计来看，整体采用圆盘式法兰外形，盘体边缘均匀分布六个半圆形定位凹坑，这些凹坑并非装饰结构，而是在扣体与纺织面料铆合装配时，供压合工装的定位销嵌入，避免压合过程中扣体发生周向转动，保证公扣与母扣的对位精度，同时凹坑结构能够在压合后让面料纤维嵌入其中，增大扣体与面料之间的摩擦阻力，防止长期使用后扣体出现松脱转动。盘体中心设置内螺纹咬合腔，腔体内壁开设三段式导向卡槽，公扣插入时，卡槽能够引导公扣的弹性卡爪均匀张开，卡入卡槽后形成轴向限位，相比普通无导向的按扣结构，能够减少卡爪偏载导致的塑性变形，提升反复扣合的使用寿命。设计过程中，盘体的厚度经过反复校核，过厚会增加扣体整体重量，导致服饰穿戴时出现局部坠重感，过薄则会让内螺纹腔体的壁厚不足，受拉力时容易出现腔体开裂，最终确定的盘体厚度能够满足120N轴向拉脱力的强度要求，同时控制整体重量在单扣1.2g以内，不会对轻薄纺织面料造成额外负重。安装边界方面，盘体外径适配12mm的安装开孔，压合时需要在面料两侧分别放置母扣与配套的固定垫片，压合工装的施压面需要完全覆盖盘体边缘，避免局部施压导致盘体变形，中心内螺纹腔体的入口处做了0.2mm的倒角处理，既能够去除加工后的锐边避免划伤面料纤维，也能在公扣插入时起到导向作用，减少对位偏差导致的扣合卡顿。盘体背面设置环形凸起压筋，压合后压筋会嵌入面料表层，形成一圈环形的防滑结构，即使面料受到横向拉扯力，扣体也不会出现移位，同时压筋能够分散扣体边缘的压力，避免长期使用后面料在扣体边缘出现撕裂破损。在实际选型应用中，这款母扣适配厚度在0.8mm到3mm之间的纺织面料，无论是梭织的帆布、牛津布，还是针织的加厚弹力面料，都能通过调整配套垫片的厚度实现可靠固定，相比传统的缝线纽扣，安装效率提升60%以上，且连接强度不受缝线磨损的影响，适合批量工业化的纺织制品装配流程。
