电镀用膨胀钛网阳极结构设计

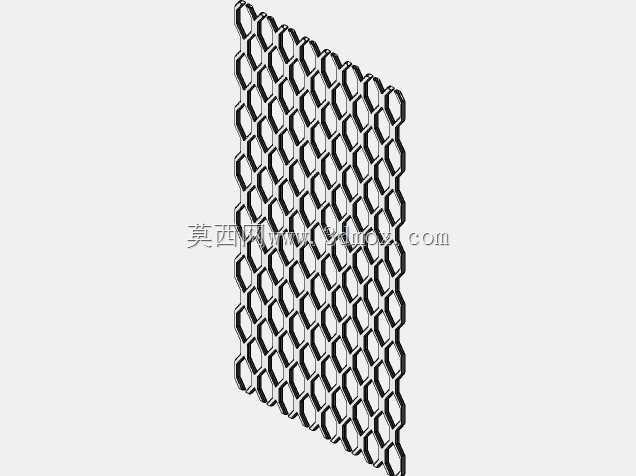

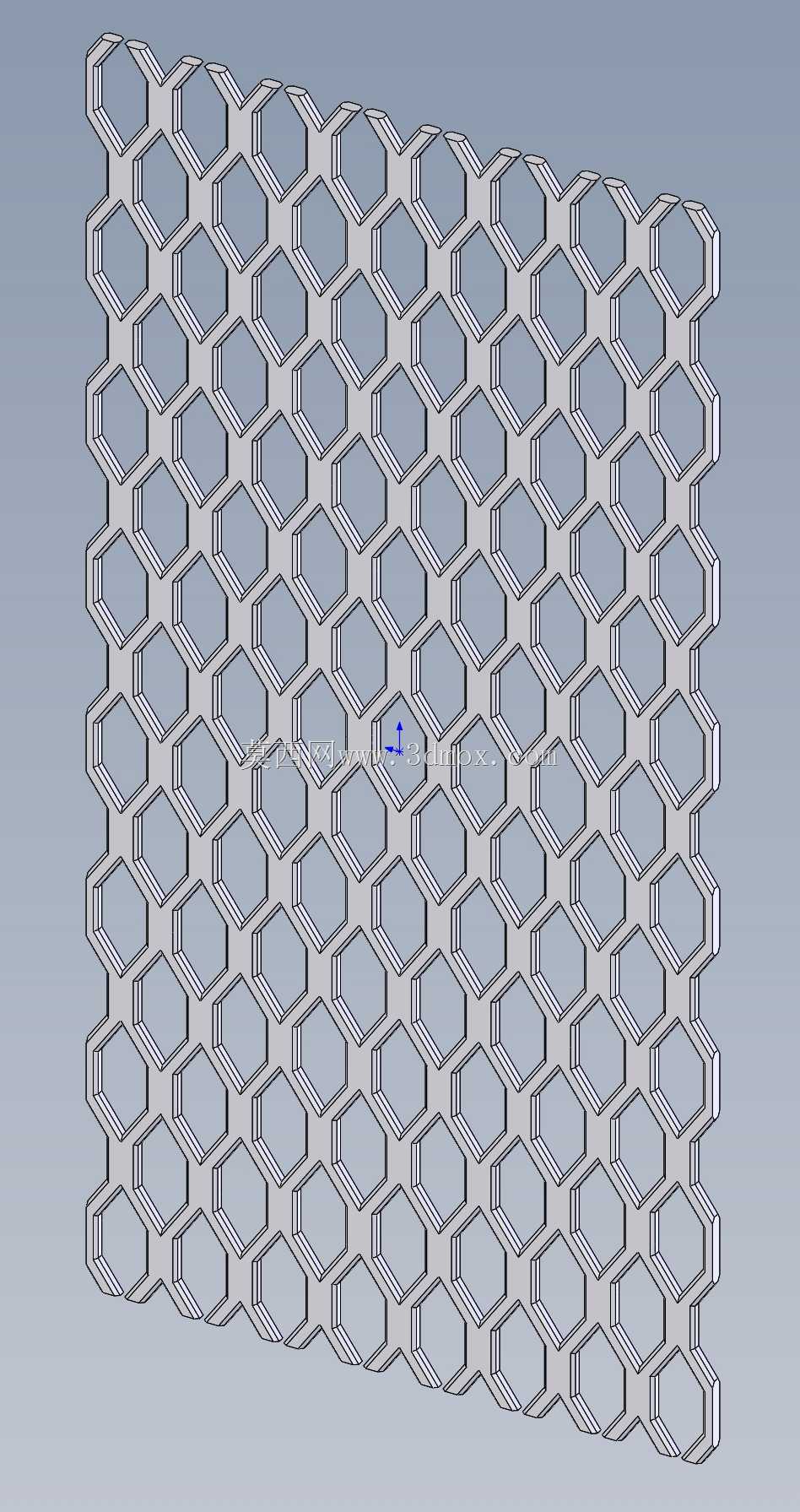

做电镀生产线配套阳极选型的时候，很多工程师容易忽略极板的有效接触面积核算，这块直接影响槽内电流分布均匀性，进而决定镀层厚度差、沉积效率甚至工件边角的烧焦缺陷。这次建模的菱形孔膨胀钛网结构，就是针对中小型挂镀槽的阳极需求做的适配设计，区别于传统平板钛阳极，冲压拉伸成型的网孔结构能让电解液在极板两侧形成更顺畅的对流，减少阳极表面的气泡滞留，避免因为气膜覆盖导致的局部电流密度失衡。从安装边界来看，这款网板的外形尺寸控制在50毫米宽、100毫米长的规格，厚度适配常规1.5毫米钛板拉伸成型的工艺要求，边缘预留的平整包边可以直接和钛导电梁焊接固定，不需要额外做边框加固，能适配现有槽体的阳极挂点间距，不用对现有挂具做大规模改造。设计过程中特意调整了菱形网孔的拉伸角度和梗宽比例，没有照搬通用防护网的孔型参数，而是根据电镀过程中阳极溶解的均匀性要求，把网梗的受力方向和电流传导方向做了对齐，减少导电过程中的电阻损耗，同时网面的开孔率控制在合理区间，既保证足够的电解液流通空间，又不会因为开孔过大导致极板整体刚性不足，在长期通电受热、电解液冲刷的工况下出现形变。实际应用场景里，这种网式阳极特别适合滚镀槽、小型实验镀槽以及复杂工件的补镀工位，相比平板阳极，网面的三维结构能让电力线分布更柔和，减少工件深孔、凹槽位置的镀层盲区，同时在阳极泥的沉降方面，网孔结构不会像平板那样堆积剥落的氧化层，日常维护只需要定期取出冲洗即可，不需要频繁打磨极板表面。建模的时候特意还原了膨胀网成型后的立体棱边结构，没有用简化的平面纹理代替，方便后续做电场仿真的时候能准确模拟网孔周围的电流密度分布，给槽内阳极排布、极间距调整提供准确的模型参考，也能直接用于阳极加工的下料、拉伸模具的尺寸校核，避免实际加工出来的网板开孔率、梗宽尺寸和设计预期出现偏差，影响最终的电镀工艺效果。
