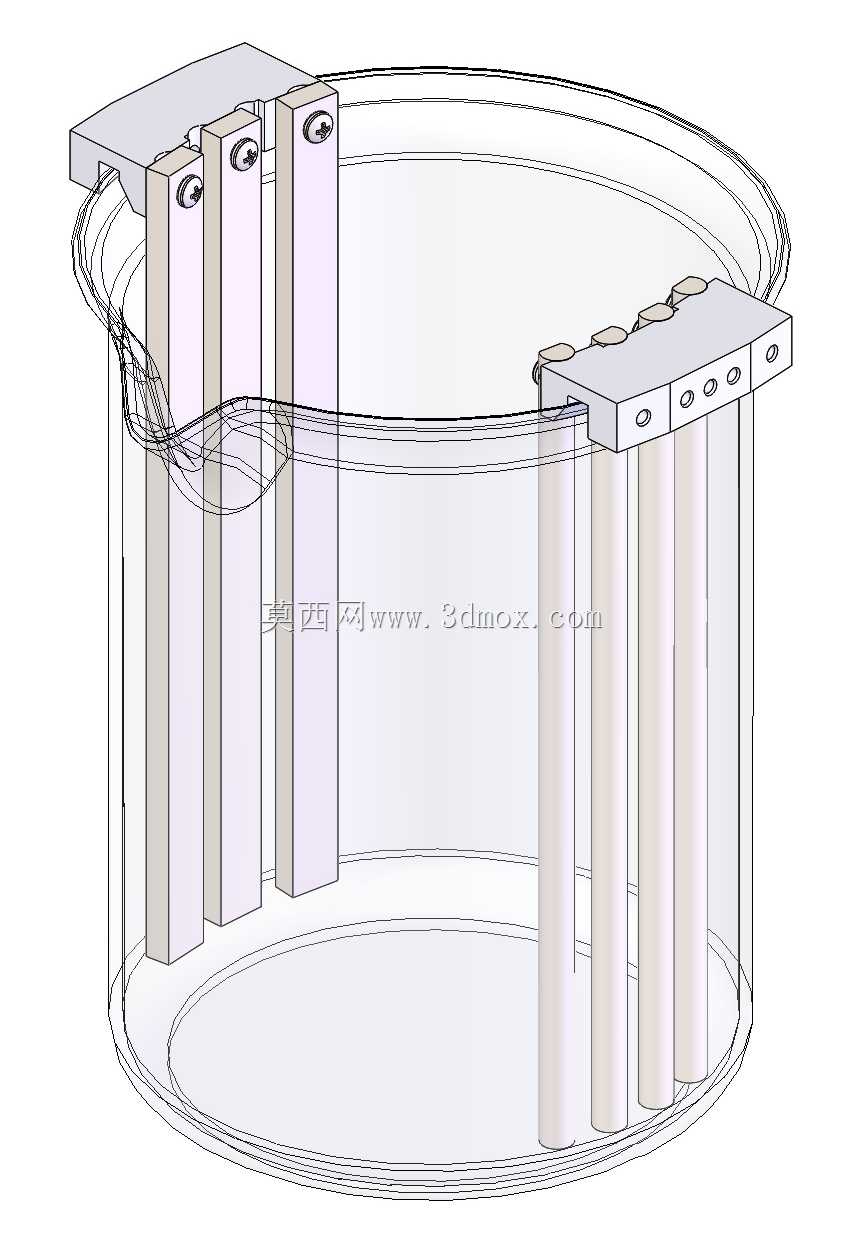

带铜阳极支架的1000mL玻璃烧杯结构

这套带阳极组件的玻璃烧杯结构，主要面向电化学实验、小批量金属表面处理、实验室电解沉积类场景设计，日常在材料实验室表面改性测试、小型电镀工艺验证、电化学分析实验中都能用到，区别于普通敞口玻璃烧杯，它集成了阳极安装定位结构，不用额外搭建临时夹持工装，能减少实验过程中电极移位、接触不良的问题。从功能特性上看，主体采用1000mL规格的硼硅玻璃烧杯作为容器，杯壁厚度满足常规实验加热、耐弱酸碱腐蚀的使用需求，杯口做了加厚卷边处理，既提升搬运时的结构强度，也能配合盖板类附件实现半封闭作业，减少溶液挥发溅出。配套的阳极支架分为两组挂装结构，一组适配板状阳极，可夹持三块矩形阳极板，挂耳直接搭在烧杯卷边口沿上，安装时不需要额外紧固件，靠支架自重就能实现定位，板状阳极的插入深度可根据实际溶液液位调整，支架上的定位槽能限制阳极板的横向晃动，避免阳极与阴极、杯壁发生接触短路。另一组支架适配棒状阳极，可同时装夹四根直径6mm的圆形阳极棒，以及对应规格的矩形条阳极，支架上的安装孔做了同轴度公差约束，能保证每根阳极棒垂直插入溶液，极间距保持一致，提升电场分布均匀性。设计过程中优先考虑了实验场景的拆装便利性，所有支架与烧杯的配合都采用无紧固件搭装结构，实验结束后可以直接将支架整体取出，方便清洗烧杯和更换阳极，支架的接触位置做了圆滑过渡，不会刮伤玻璃烧杯口沿。外形尺寸上，烧杯主体采用标准1000mL低型烧杯的轮廓尺寸，外径、总高都匹配常规实验室加热套、磁力搅拌器的安装边界，不需要定制配套的加热、搅拌设备，两组阳极支架搭装后，整体外沿不超出烧杯外径范围，可以适配常规尺寸的烧杯盖，安装后整体重心落在烧杯支撑面范围内，正常实验操作过程中不会出现倾翻风险。阳极支架的材质选用绝缘耐腐材料，与阳极接触的位置做了导电接触结构预留，能保证阳极与外部电源的可靠连接，同时避免支架本身导电导致的电流损耗，板状阳极的夹持槽预留了不同厚度阳极的适配余量，既可以装夹镍阳极，也能根据实验需求更换铜、锌等其他材质的阳极板，棒状阳极的安装孔预留了少量间隙，方便不同镀层厚度的阳极棒快速插拔更换，不需要额外工具就能完成阳极的更换操作。
