螺旋千斤顶全套结构工程设计图纸

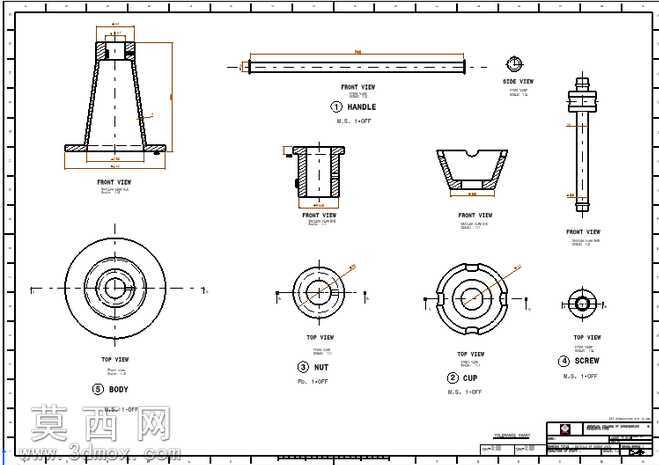

本次设计的螺旋千斤顶采用经典螺纹顶升传动结构，整套图纸完整覆盖底座、螺母套筒、顶升螺杆、摇柄、顶杯五大核心零部件的二维工程表达，建模阶段严格遵循机械设计公差配合规范，先通过三维软件完成各零件的参数化建模，对梯形传动螺纹的牙型角、螺距、啮合长度进行反复校核，确保螺纹副具备足够的承重能力与自锁性能，避免顶升作业过程中出现滑牙、回落的安全隐患。在结构设计上，底座采用带加强锥面的支撑结构，通过增大底部接触面积分散承重载荷，锥面造型可提升底座的抗弯折强度，避免重载下底座变形；螺母套筒与底座采用过盈配合加定位销的连接方式，保证传动螺母的固定稳定性，套筒内壁预留足够的润滑脂存储腔，可减少螺纹副的日常磨损；顶升螺杆采用整体调质处理的材质设定，杆身与螺母配合段加工连续梯形螺纹，顶端与顶杯采用球面铰接结构，可自适应被顶升物体的接触面角度，避免偏载造成螺杆弯曲；摇柄采用穿销式可拆卸结构，闲置时可取下摇柄避免误碰，转动端设计防滑滚花结构，提升操作时的握持摩擦力；顶杯采用内凹承托造型，可卡住被顶升物体的支撑点位，防止顶升过程中物体滑脱。图纸绘制阶段严格遵循机械制图国家标准，每个零部件均配置主视图、俯视图及必要的局部剖视图，清晰标注各部分的外形尺寸、配合公差、形位公差要求，对螺纹规格、倒角尺寸、表面粗糙度都做了明确标注，可直接用于指导生产加工。设计过程中重点验证了螺旋千斤顶的负载能力，通过力学仿真校核螺杆的压杆稳定性、螺纹牙的剪切强度、底座的抗压强度，确保额定负载下各零部件的应力均处于材料许用应力范围内，同时兼顾了整体结构的轻量化，在保证结构强度的前提下尽可能缩减不必要的材料冗余，让整体造型紧凑便携，适合小型设备安装、车辆维修等场景的短距离顶升作业使用。
