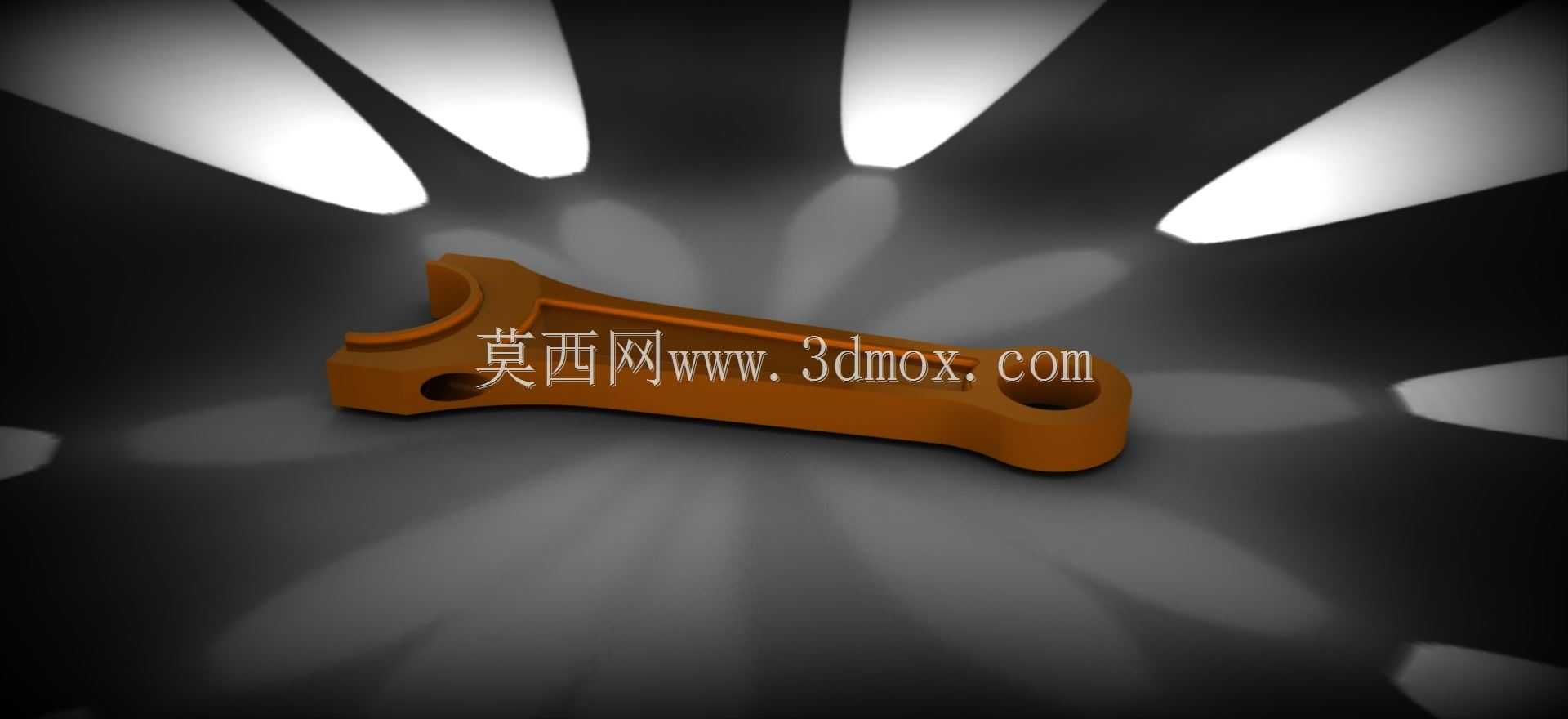

内燃机传动用分体式连杆结构三维数模

　　在往复式动力设备的传动链路里，连杆是衔接曲柄与活塞的核心受力构件，其结构合理性直接决定整套动力单元的运行寿命与动力传递效率，这款连杆的三维建模完全围绕实际装机工况的受力边界展开，没有做多余的装饰性结构，所有曲面与孔位都对应实际加工与装配的需求。从实际应用场景来看，这类连杆广泛适配小排量通用汽油机、小型空压机、微型往复泵等需要将直线往复运动转化为旋转运动的设备，在装机状态下，连杆小头端通过活塞销与活塞组件连接，随活塞在气缸内做往复直线运动，大头端则与曲轴的曲柄销配合，将活塞承受的燃气压力传递给曲轴，最终转化为旋转扭矩输出，整个运动过程中连杆需要承受周期性的交变拉压载荷、惯性冲击力，因此结构设计上的刚度与重量平衡是核心考量点。

　　从设计思路层面拆解，这款连杆采用了传统的工字形杆身截面，这种截面形式在同等重量下能获得最大的抗弯截面模量，既可以降低连杆往复运动产生的惯性力，减少曲轴端的冲击载荷，又能保证杆身在承受爆发压力时不会出现失稳弯曲的情况；杆身与大小头的过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，这也是实际加工过程中必须严格控制圆角粗糙度的核心原因，很多连杆的早期失效都出现在过渡圆角的应力集中位置。关于安装边界与尺寸配合，这款连杆的大头采用分体式设计，也就是连杆盖与杆身通过螺栓紧固的结构，拆分面做了精准的定位结构设计，保证多次拆装后依然能保持大头孔的圆度与同轴度，大头孔的内径尺寸与曲柄销的配合公差严格按照过渡配合的要求设计，

　　装配时需要按规定扭矩拧紧连杆螺栓，避免工作过程中出现孔位变形导致的烧瓦故障；小头端压入铜质衬套，衬套内孔与活塞销采用间隙配合，工作过程中依靠飞溅的润滑油形成油膜实现润滑，衬套的油孔位置与杆身的导油槽对齐，保证润滑油能顺利进入配合面减少磨损。杆身表面没有多余的凸起结构，避免在高速往复运动中产生额外的风阻，同时也减少了铸造与机加工过程中的工艺复杂度，大小头的端面都设计了合理的卸荷槽，减少装配时端面与活塞、曲柄臂的摩擦面积，降低运转过程中的功率损耗。从受力特性来看，这款连杆的重量分布经过优化，重心尽可能靠近杆身轴线，减少高速运转时产生的附加弯矩，降低曲轴的不平衡载荷，在实际建模过程中，所有的倒角、退刀槽、螺栓孔沉台都完全按照实际加工工艺做了还原，没有出现无法落地的理想化结构，比如连杆螺栓的沉孔深度刚好满足螺栓头的沉入要求，不会突出连杆大头端面，避免运转过程中与曲柄臂发生运动干涉；小头端的衬套压入深度也做了限位设计，保证衬套端面不会超出小头端面，防止与活塞销挡圈发生摩擦。在设备实际运行过程中，连杆的工作环境长期处于高温、高载荷的状态，因此结构设计上除了考虑静强度，还充分兼顾了疲劳强度要求，杆身的截面变化平缓，没有出现截面突变的情况，所有的棱边都做了倒钝处理，既减少了应力集中源，也避免装配过程中划伤操作人员。另外这款连杆的润滑油路设计也贴合实际使用需求，杆身内部的导油孔从大头轴瓦位置直通小头衬套位置，

　　曲轴旋转时飞溅的润滑油会通过大头的油槽进入导油孔，在压力作用下输送到小头衬套的配合面，实现持续润滑，避免活塞销与衬套在高速往复运动中出现干磨导致的抱死故障。从安装适配性来看，这款连杆的大小头中心距、孔位直径、连杆盖的螺栓孔间距都严格对应通用小排量动力单元的安装尺寸，可以直接替换同规格的原厂连杆，不需要对周边的活塞、曲轴、气缸体结构做任何修改，建模时也还原了连杆的重量分组标识位置，实际生产中同一台发动机装配的连杆重量差需要控制在很小的范围内，避免运转时出现过大的振动。整个模型的结构完全遵循机械设计的规范，没有违背实际加工与装配的逻辑，对于从事动力设备结构设计、零部件选型、三维建模学习的从业者来说，可以直接作为结构设计的参考，清晰理解连杆类传动构件的设计要点与装配边界，避免在实际设计中出现干涉、强度不足、工艺无法落地的问题。
