七透镜脉轮式光学望远结构设计

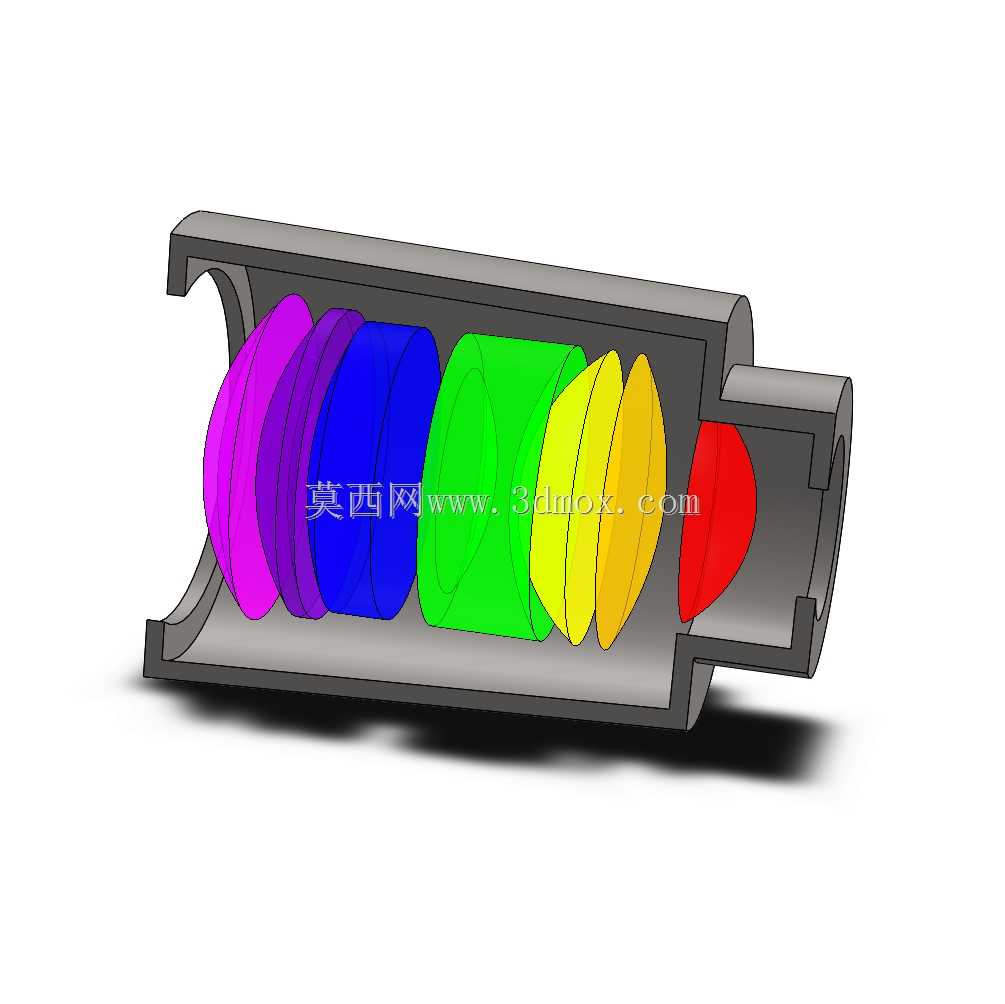

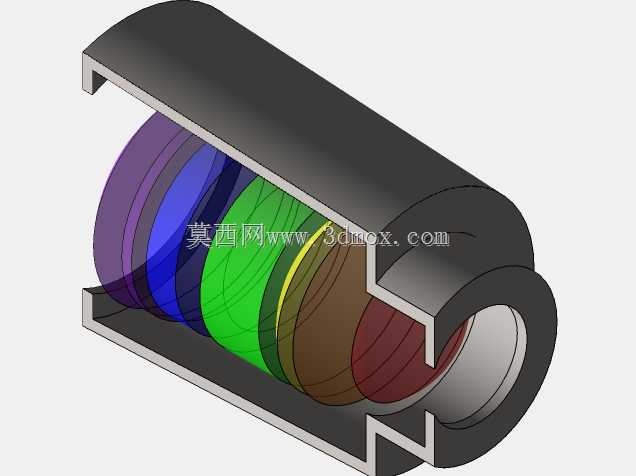

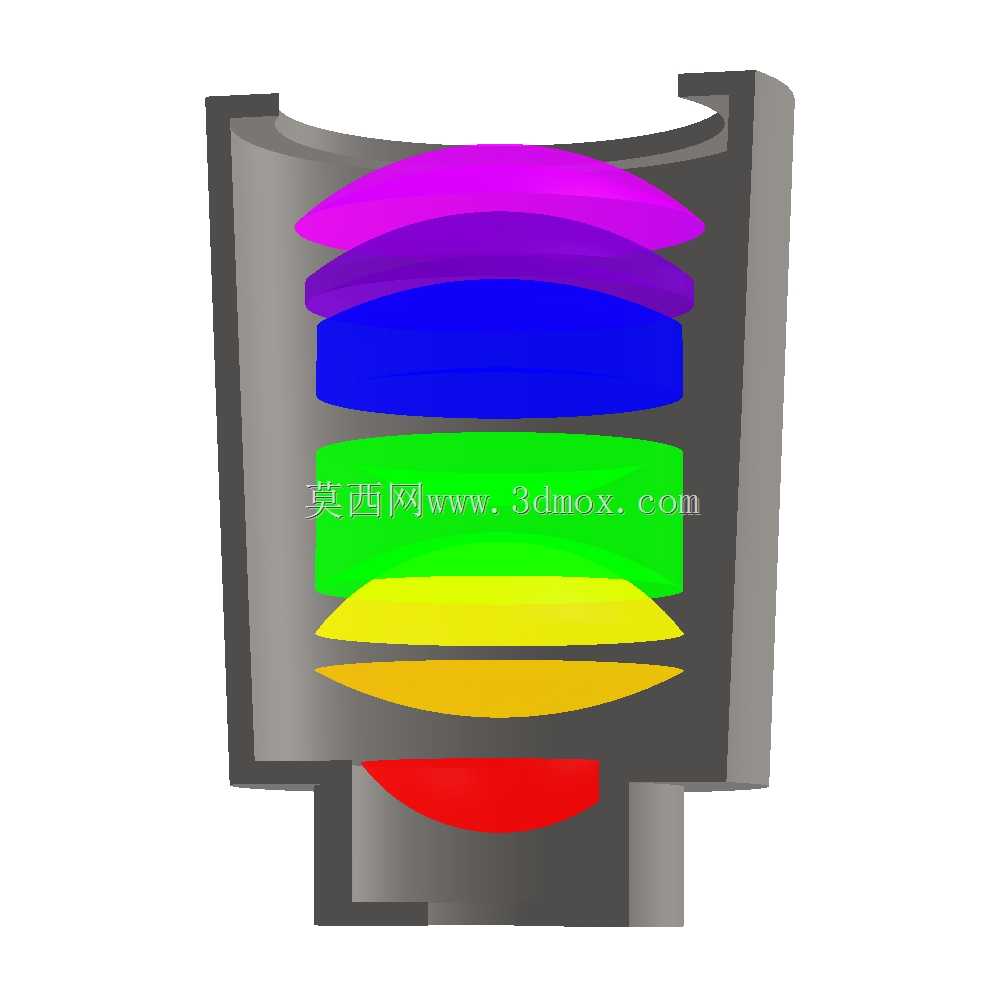

这套七透镜脉轮望远结构，核心围绕远距离目视观测场景做光学路径优化，常见于户外勘测、远距离点位核查、野外作业观测这类需要清晰获取远处目标细节的工况，区别于普通双透镜简易望远镜，多片式透镜排布能有效降低边缘色散、校正球面像差，让视场范围内的成像清晰度保持均匀，不会出现中心清晰边缘模糊的观测问题。设计阶段首先要敲定光学总长的安装边界，镜筒内部的透镜隔圈台阶尺寸需要和每一片透镜的外径、边缘厚度严格匹配，相邻透镜之间的空气间隔是光学性能达标的核心参数，建模时每一片透镜的曲率半径、中心厚度都要和光学设计给出的参数一一对应，不能随意调整曲面偏移量，否则会直接导致光路偏折、成像模糊。镜筒主体采用分段式筒身结构，物镜端、透镜安装腔、目镜端分别做同轴定位止口，装配时靠止口保证所有透镜的光轴重合，避免出现光轴偏移导致的观测重影、视场偏移问题。透镜的固定方式采用压圈加隔圈组合，隔圈的端面平行度需要控制在合理公差范围内，防止压装后透镜出现倾斜，脉轮式的透镜排布逻辑是按照光线入射顺序依次排布不同屈光特性的镜片，从物镜端的大口径会聚透镜开始，后续依次设置校正透镜、转像透镜组，最后到目镜端的视场校正透镜，每一片镜片的镀膜适配面都预留了足够的安装避让空间，不会出现压圈遮挡有效通光口径的问题。实际选型适配时，要注意镜筒的外径安装尺寸和配套的支架、调焦机构的匹配性，镜筒外壁预留的调焦滑槽位置需要和内部透镜的移动行程对应，保证调焦过程中透镜组移动顺滑无卡滞，不会出现光轴偏移。建模过程中对每一片透镜的边缘做了倒角处理，避免装配时镜片边缘崩边，镜筒内壁做了消光纹理的结构设计，减少内部杂光反射对成像质量的干扰，所有透镜的安装台阶都做了公差适配，既保证镜片安装后不会出现径向窜动，也不会因为过盈量过大导致镜片受应力产生形变，影响光学性能。
