雅马哈135LC用63毫米发动机活塞设计

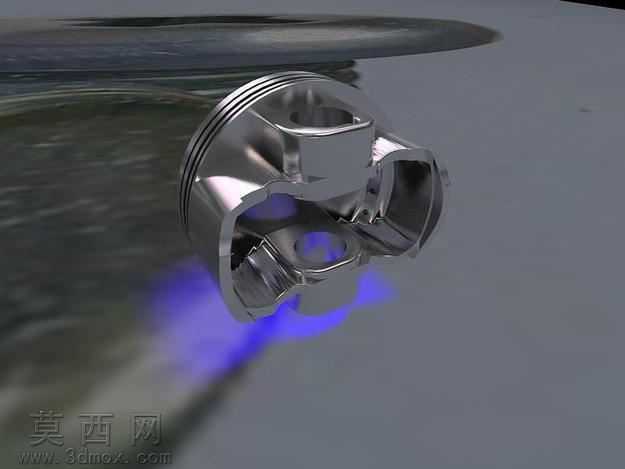

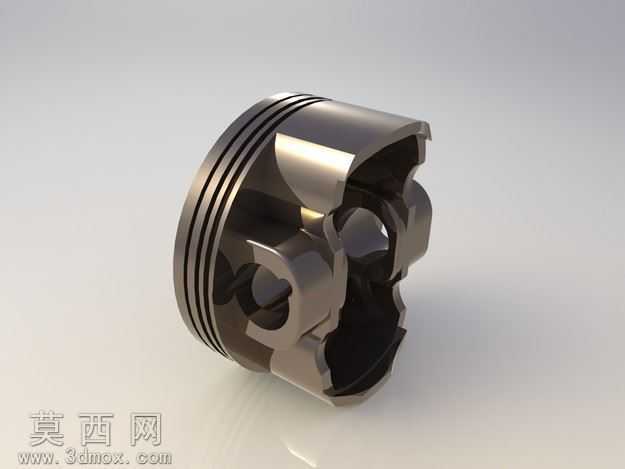

本作品为适配雅马哈135LC摩托车发动机的63毫米直径活塞三维设计，建模阶段依托三维参数化设计工具完成全尺寸精准构建，设计前期参考三坐标测量机采集的原厂活塞点云数据，对活塞的各部分结构进行1:1逆向还原与结构优化，确保成品尺寸精度满足发动机装配的公差要求。模型完整还原了活塞的核心结构特征：头部设置多道环槽结构，用于适配气环与油环的安装，环槽的宽度、深度以及槽间间距均严格参照原厂设计参数，保证活塞工作时的密封性能与刮油效果；活塞裙部采用适配缸套的型面设计，兼顾往复运动时的导向性能与摩擦阻力控制，裙部表面的型线经过优化，可适配发动机工作时的热膨胀形变，避免冷启动敲缸与热态拉缸问题；活塞内部的销座结构采用加强筋过渡设计，精准还原活塞销的安装孔位与卡簧槽结构，保证活塞销装配后的连接强度，可可靠传递燃烧室做功产生的冲击力，同时销座与活塞主体的过渡区域做了圆弧过渡处理，降低应力集中风险，提升零件的疲劳强度。材质表现上，渲染阶段采用铝合金金属材质，还原活塞成品的金属质感，对活塞表面的机加工纹理、环槽区域的加工痕迹做了细节表现，金属材质的反光度、粗糙度参数经过反复调试，渲染出的效果图可清晰展现活塞的结构细节与金属质感，光影效果贴合工业产品展示的视觉需求。设计过程中重点考量活塞的工作工况，对活塞的壁厚分布、减重结构做了合理还原，在保证结构强度的前提下还原原厂活塞的轻量化设计特征，整体模型结构完整，无破面、错面等建模问题，各部分结构的装配关系清晰，可用于发动机结构教学、改装方案验证、零部件测绘参考等场景，能够直观展现四冲程发动机活塞的典型结构特征与设计逻辑。
