德卡罗特伦段菲承载式机箱底盘结构

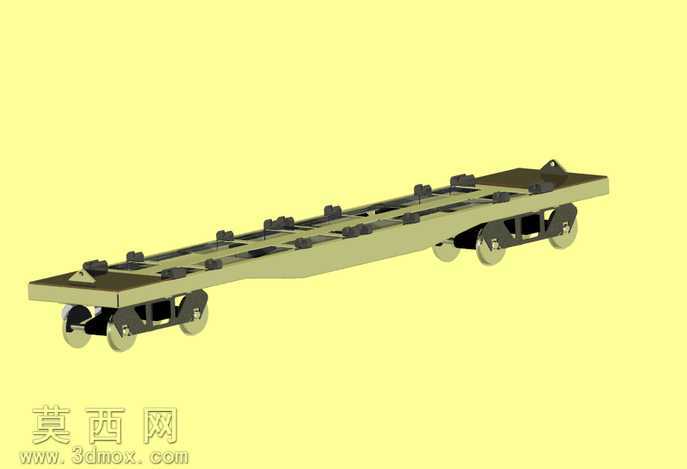

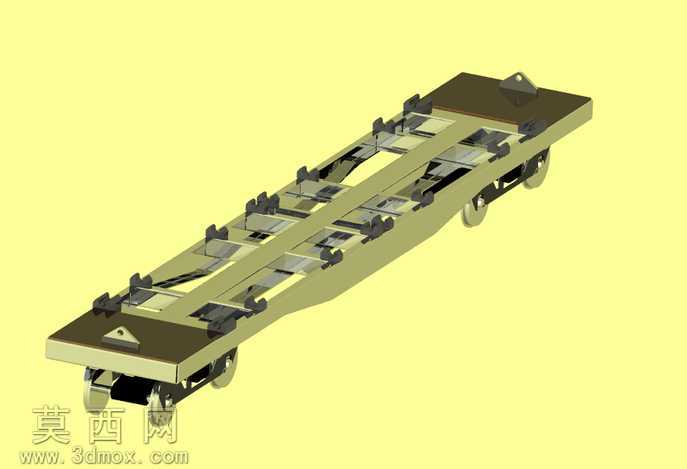

本作品为承载式机箱底盘的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，首先完成底盘纵梁、横梁的基础轮廓绘制，通过拉伸、切除、薄壁特征生成各梁体的基础实体，针对梁体上的安装定位孔、卡扣卡槽结构，采用阵列特征配合几何约束完成批量布置，保证各安装位的相对位置精度符合装配要求。底盘两端的端板结构单独建模，通过添加焊接坡口、安装吊耳的细节特征，还原端板与梁体的连接结构，端板上的定位销孔、连接螺纹孔均采用标准件库调用的参数生成，可直接匹配对应规格的紧固件。行走轮组件采用子装配体模式构建，分别完成轮体、轮轴、轴承安装位、固定支架的建模，通过同轴约束、面重合约束将轮组装配到底盘横梁的预设安装位，同时添加轮体的转动自由度约束，可在装配环境下模拟轮组的转动动作。底盘上表面的多组压紧卡扣结构，按照等距排布的设计逻辑完成建模，每个卡扣的活动压块、固定座、复位结构都做了实体还原，可直观展示卡扣的锁紧工作状态。材质渲染阶段，主体梁架采用哑光军绿色金属漆材质，调整材质的粗糙度、金属度参数还原防锈涂层的质感，端板采用深褐色耐磨金属材质，轮体采用黑色硬质橡胶材质搭配金属轮毂，卡扣结构采用亮黑色金属材质区分功能部件，背景采用柔和的浅黄色纯色背景，添加定向光源模拟自然光照射效果，通过调整阴影柔和度、环境光遮蔽参数，让整体模型的结构层次清晰，各部件的衔接关系一目了然。整个建模过程严格遵循机械设计的装配公差要求，所有配合面均预留了合理的装配间隙，各活动部件无干涉情况，可直接用于结构验证、装配模拟以及后续的工程图导出工作，完整还原了该类轮式承载机箱底盘的全部结构细节。
