适配Moto360的通用金属链式表带结构

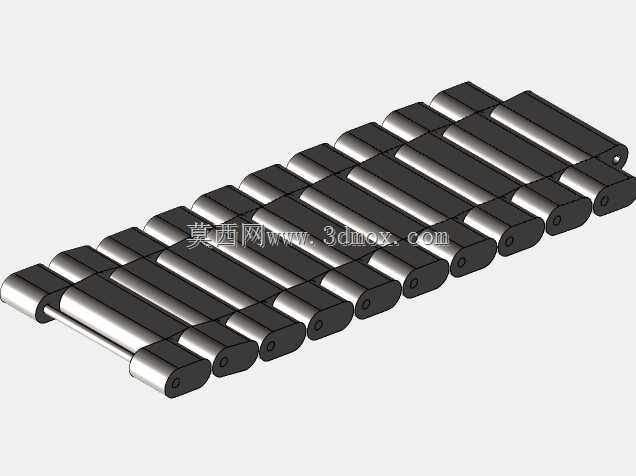

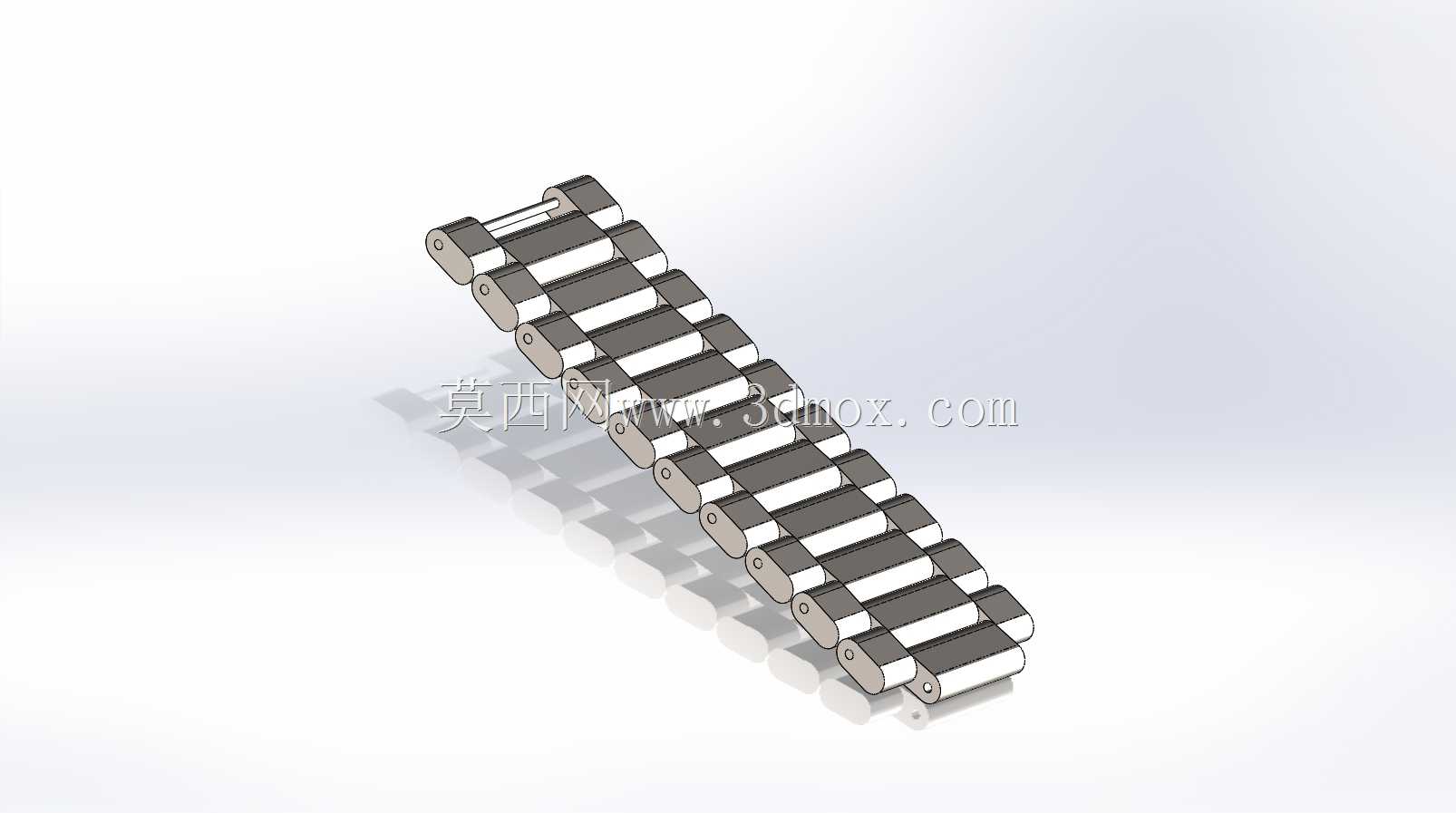

日常做消费电子穿戴类结构设计时，金属表带的节间配合一直是容易出问题的环节，这款链式金属表带的结构设计，刚好覆盖了多数常规腕表的适配边界，可直接作为智能手表、传统石英/机械腕表的表带结构设计参考。从实际装配场景来看，这款表带采用多节铰接的经典链带结构，每一节链节都通过销轴实现转动连接，相邻链节的转动间隙控制在合理范围，既保证佩戴时可以贴合手腕的弧度弯折，不会出现卡滞、硌手的问题，又不会因为间隙过大导致链节松垮、佩戴时晃荡异响。设计时参考了主流腕表的通用生耳安装尺寸，链节的宽度、端部连接位的开槽尺寸都匹配常规表耳的间距标准，除了适配Moto360智能手表之外，只要表耳间距符合对应尺寸的腕表都可以适配使用，不需要额外修改连接结构。从结构细节来看，每一片链节都采用对称式的叠片设计，中间的连接片和两侧的装饰片通过销轴铆接固定，链节的边角都做了圆弧倒角处理，佩戴时不会剐蹭衣物或者皮肤，金属表面的平整结构也方便后续做抛光、喷砂、PVD镀膜等不同的表面处理，适配不同风格的腕表外观需求。目前这个结构没有包含表扣和腕表连接端的生耳卡位结构，实际项目应用时，可以根据具体的表款需求，在表带两端补充对应生耳的安装槽，搭配常见的蝴蝶扣、针扣或者磁吸扣结构即可组成完整的表带组件。做结构校核的时候要注意，销轴和链节安装孔的配合要选用间隙配合的公差带，保证每一节链节都可以绕销轴自由转动，同时要控制销轴的铆接紧度，避免长期佩戴弯折后销轴脱出导致链节散落。链节的厚度设计也兼顾了结构强度和佩戴舒适度，不会因为过薄导致链节受压变形，也不会因为过厚导致表带偏重、佩戴时压手。这种模块化的链节结构还有一个优势，就是可以根据不同用户的手腕周长，灵活增减链节的数量来调整表带的总长度，不需要额外定制不同长度的表带规格，生产时只需要统一加工标准链节、端节和销轴组件，就可以组装出适配不同腕围的成品，能有效降低生产端的物料管理成本和加工成本。做三维建模的时候，每一节链节的装配约束都要按照实际铰接的转动副来设置，模拟弯折状态下的链节干涉情况，确保最大弯折角度下相邻链节不会出现硬接触，保证佩戴时的弯折顺畅度。
