双缸压缩空气驱动动力装置结构设计

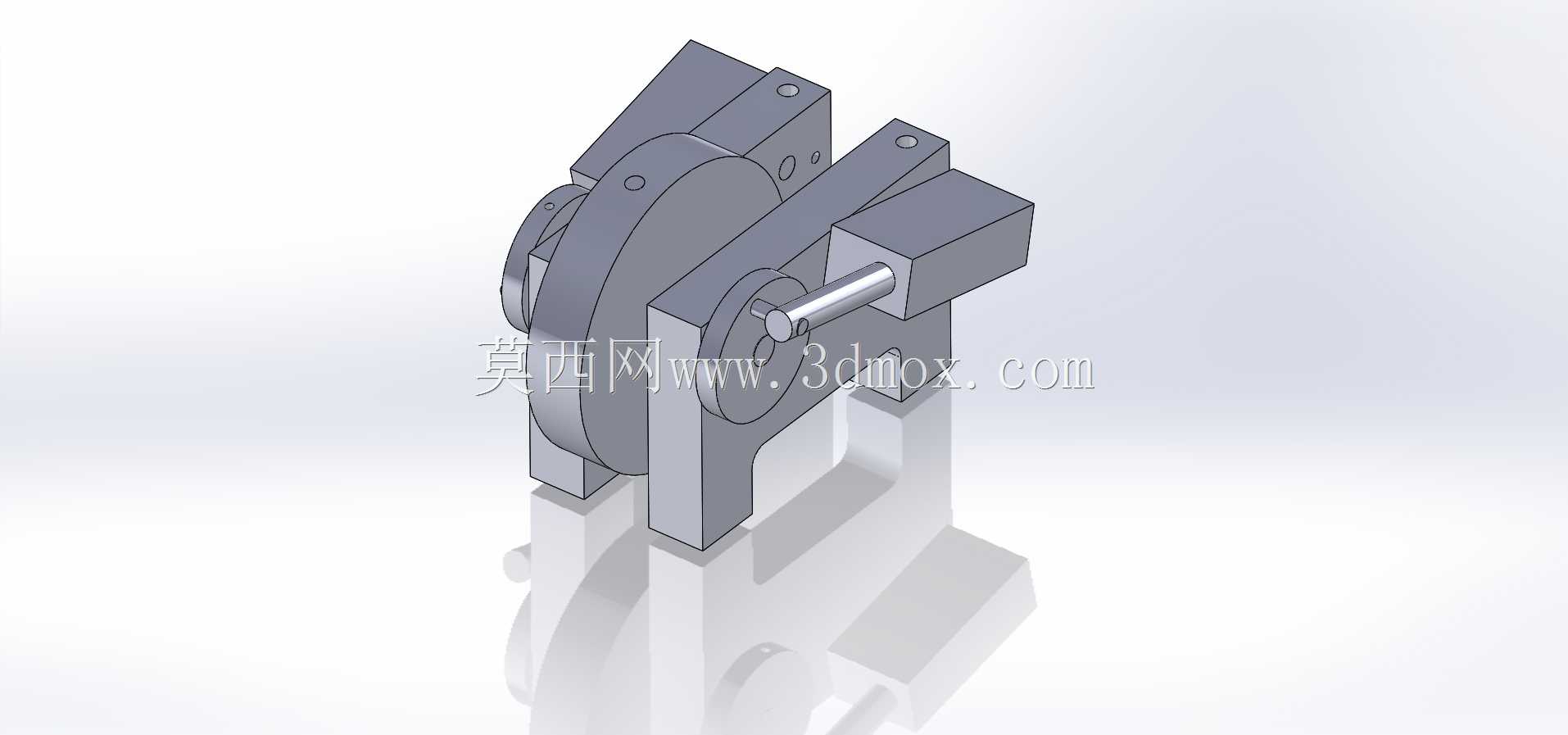

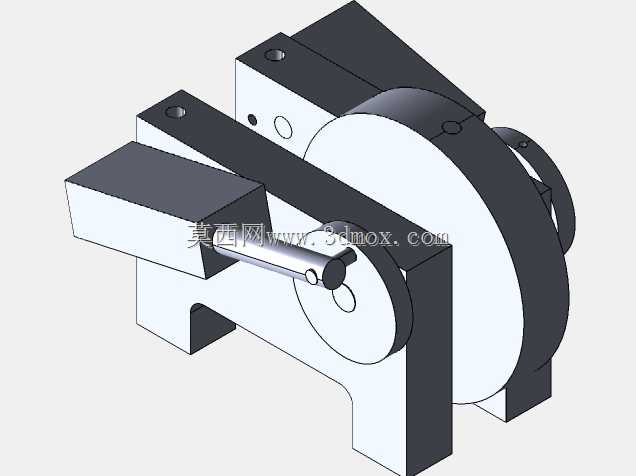

　　在小型气动动力演示、教学实验装置以及低负载便携动力供给场景中，压缩空气驱动的动力单元一直是结构设计领域常被探索的方向，这类装置无需燃油供给、工作过程无燃烧排放，启停响应速度快，在对防爆、洁净度有要求的受限空间动力供给场景中，具备电动、燃油动力单元无法替代的应用优势。这套双缸结构的气动动力装置，核心设计逻辑是通过两个气缸的交替进排气，推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为曲轴的旋转运动，最终实现旋转动力的稳定输出。从结构布局来看，两个气缸采用对称式夹角布置，这种布局能够平衡单缸活塞往复运动产生的惯性力，降低动力输出过程中的振动幅度，相比单缸气动动力结构，双缸交替做功的模式能够让曲轴输出的扭矩更平顺，减少动力输出的死点区间，避免启动时出现卡滞无法运转的问题。整套装置的支撑结构采用一体式立式机架设计，机架底部设置有平整的安装基准面，安装时可通过螺栓将整机固定在实验台架或者配套设备的安装位上，安装边界需要预留出曲轴输出端的连接空间，以及气缸侧面进排气通路的管路排布空间，避免安装后管路干涉或者动力输出轴无法连接负载。曲轴组件的支撑位直接集成在机架的上部支撑臂上，支撑臂的厚度经过受力校核，能够承受活塞做功时传递到曲轴的径向冲击力，避免长期运转后支撑臂出现形变导致曲轴卡滞。气缸与机架之间采用定位销加螺栓的连接方式，既能够保证气缸安装位置的同轴度精度，也方便后续拆解维护，更换密封件或者调整配气相位。

　　配气结构的设计直接关联整套装置的动力输出效率，这套结构采用曲轴联动的机械式配气逻辑，随着曲轴的旋转同步控制两个气缸的进排气切换，不需要额外的电控配气元件，简化了整机的结构复杂度，也降低了制造成本，适合作为教学演示模型或者原理验证样机使用。在实际功能表现上，这套装置接入恒定压力的压缩空气后，压缩空气进入做功气缸推动活塞下行，通过连杆带动曲轴旋转，当活塞运行到下止点时，配气结构切换气路，该气缸切换为排气状态，另一个气缸同步进入进气做功状态，两个气缸循环交替推动曲轴持续旋转，曲轴的输出端可以连接小功率负载，比如小型发电机、演示用传动机构或者低转速的负载组件。设计过程中需要重点关注活塞与气缸壁之间的密封间隙，间隙过大会导致压缩空气泄漏，

　　降低动力输出效率，间隙过小则会增大活塞运动的摩擦阻力，甚至出现热胀卡滞的问题，虽然气动装置工作过程中没有燃烧带来的高温，但压缩空气膨胀做功时的温度变化以及运动摩擦产生的热量，依然需要在间隙设计时预留合理的公差范围。另外曲柄连杆的长度比例、气缸的布置夹角，都会直接影响动力输出的平顺性和机械效率，这套结构的夹角设计经过运动仿真验证，能够在两个气缸交替做功的过程中，让曲轴的扭矩波动控制在较小的范围内，减少运转过程中的冲击噪音。从安装适配的角度来看，整机的外形结构紧凑，没有外凸的易干涉结构，除了底部的安装基准面，曲轴输出端的轴径尺寸采用通用的标准轴径设计，可以方便地连接联轴器、带轮等传动部件，适配不同的负载连接需求。

　　进排气接口设置在气缸的侧上方，接口方向与安装基准面垂直，方便接入标准的气动管路，不需要额外做管路转向接头，减少了气路的泄漏点。在教学应用场景中，这套结构可以直观展示曲柄连杆机构的运动原理、气动动力的做功过程，帮助学习者理解往复式动力装置的工作逻辑；在原理验证场景中，这套基础结构可以作为原型，进一步优化配气结构、密封结构，拓展应用到小型便携气动工具、防爆场景的小型动力单元等领域。需要注意的是，这套结构目前属于概念验证阶段的设计，实际加工制作时需要根据选用的材料、密封件的性能参数，调整各个配合面的公差，尤其是曲轴支撑位的同轴度、气缸内孔的表面粗糙度，都会直接影响整套装置的实际运转效果和使用寿命。
