双心嵌套可活动心形挂饰设计

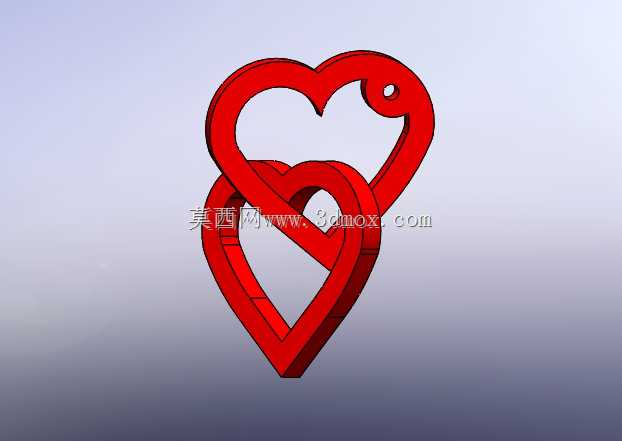

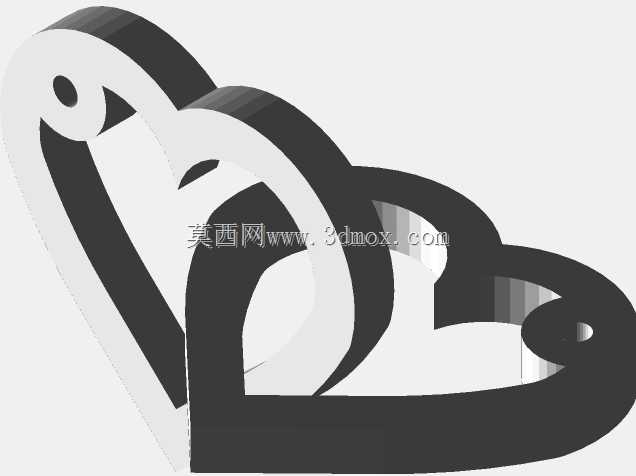

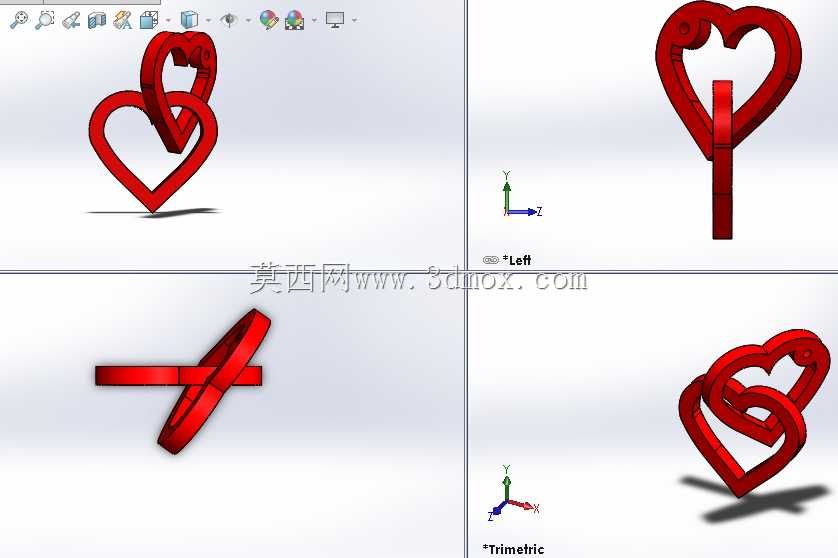

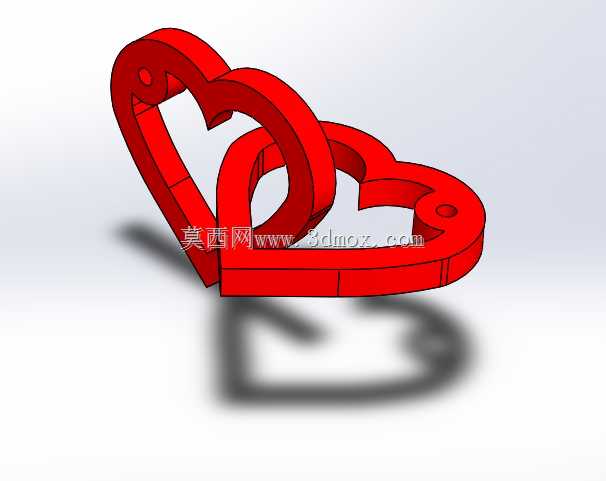

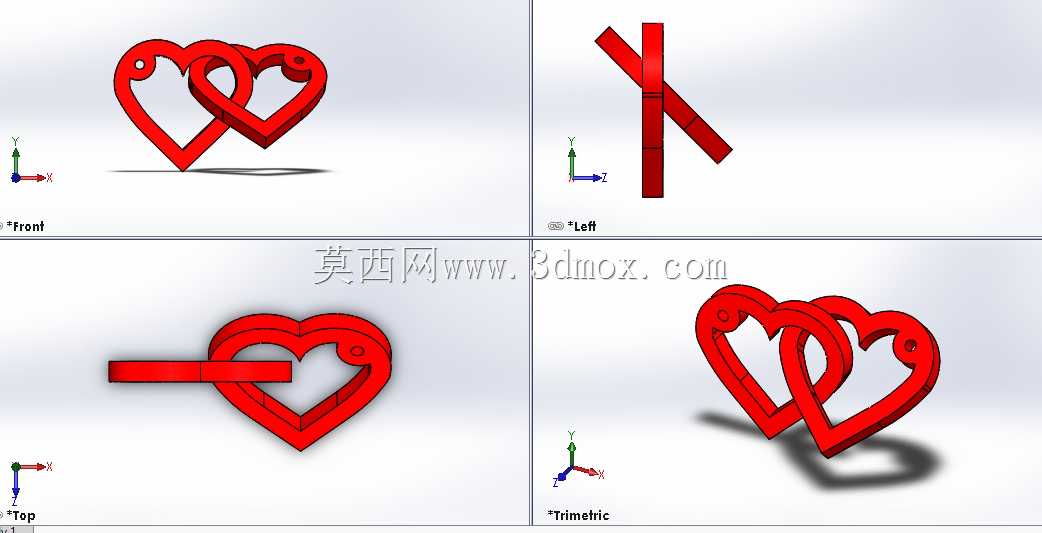

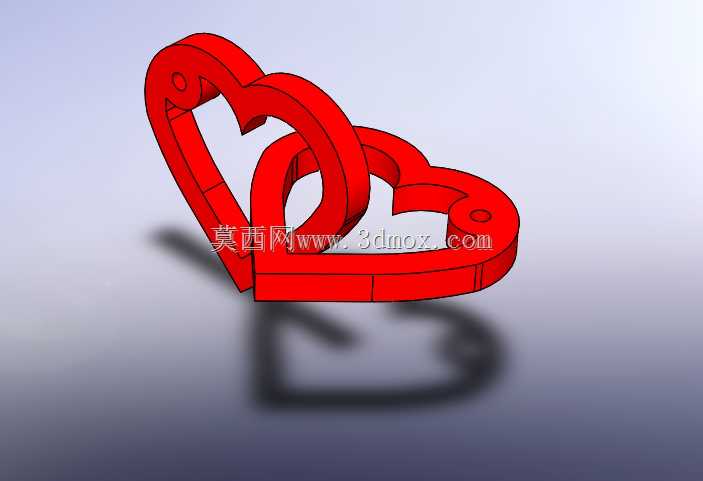

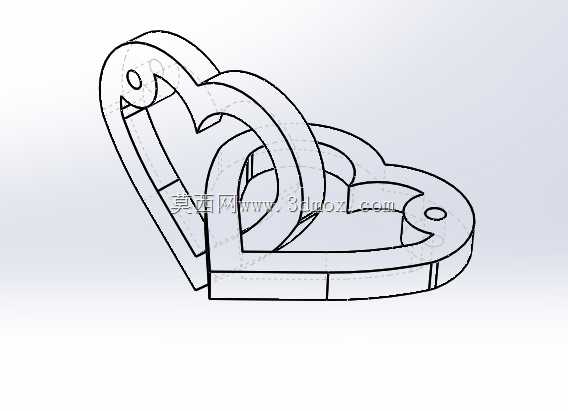

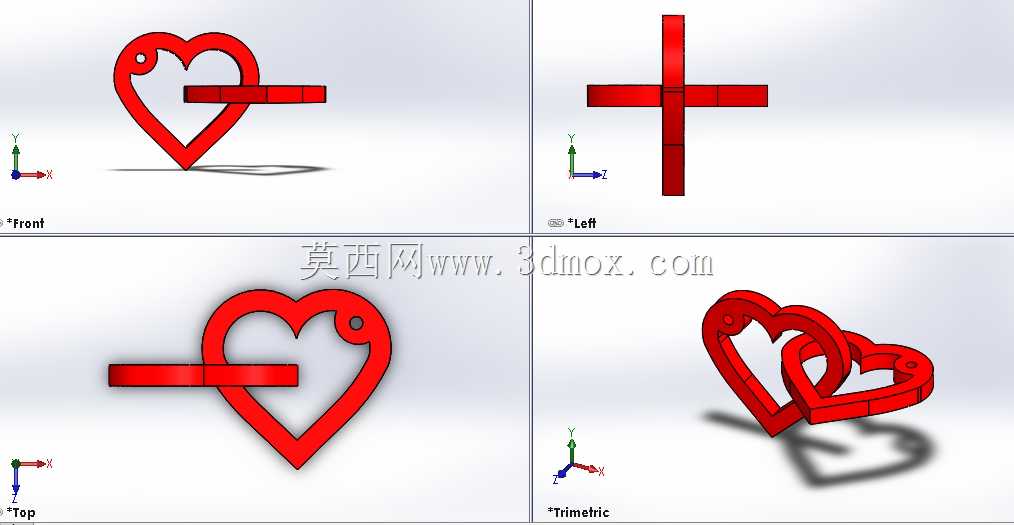

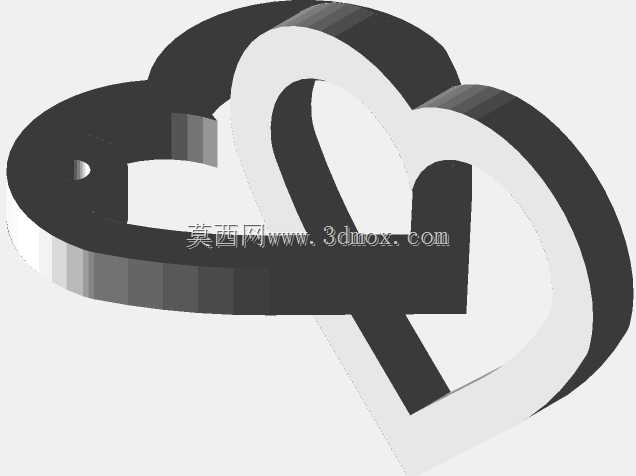

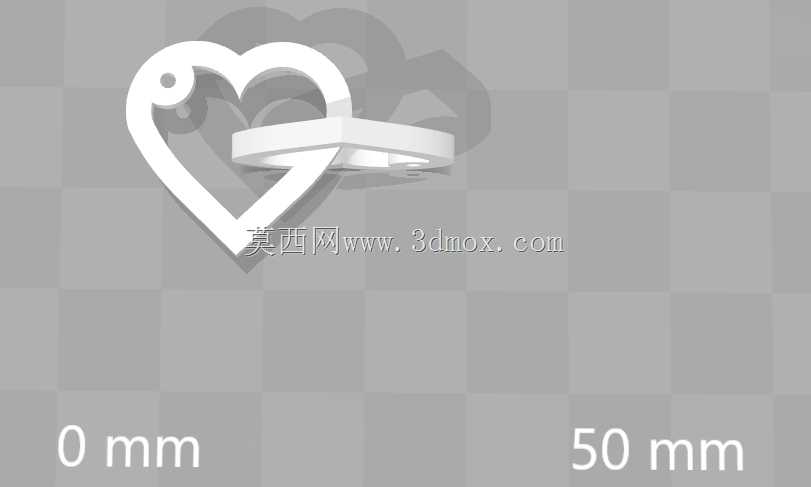

这款双心嵌套挂饰在结构设计上采用了互锁活动式构型，两个独立的心形构件通过轮廓的嵌套配合实现装配，装配完成后两个构件可在彼此的内部轮廓范围内自由活动，不会出现松脱分离的情况，同时也没有多余的卡滞阻碍，活动过程顺滑自然。从实际应用场景来看，这类构件主要作为随身佩戴的吊坠、礼品挂饰使用，适配FDM熔融沉积成型工艺制作，打印过程中需要针对悬空的嵌套轮廓位置添加易拆除的支撑结构，避免成型过程中出现塌边、轮廓变形的问题，保证两个心形构件的配合间隙均匀一致。设计过程中需要严格控制两个心形构件的配合公差，外轮廓与内轮廓的间隙需要控制在0.2-0.3mm区间，既能够保证活动时的顺滑度，也不会因为间隙过大出现晃动松散的问题，同时要对所有的棱边做R0.5的圆角过渡处理，避免尖锐边角划伤皮肤，也能减少打印过程中的应力集中，降低构件开裂的风险。从安装边界来看，挂饰顶部预留的穿绳孔直径设计为2mm，能够适配常规的挂绳、项链链条穿过，整体构件的厚度控制在5mm，整体尺寸控制在40mm左右的宽度范围，佩戴时不会因为尺寸过大产生累赘感，也不会因为尺寸过小导致结构强度不足。这类互锁活动式的饰品结构，在设计时需要重点验证装配干涉问题，在建模阶段就需要做动态的运动仿真，确认两个构件在全活动行程内都不会出现干涉卡滞，同时要保证外轮廓的流畅性，心形的曲线过渡要自然顺滑，没有突兀的折角，兼顾视觉美观度与结构实用性。打印制作时，层厚设置建议不超过0.2mm，能够更好地还原曲面轮廓的细节，支撑选择树状支撑可以减少拆除后的表面打磨工作量，保证构件表面的光洁度，不需要额外做大量的后处理就可以直接使用。作为礼品类的装饰构件，这种可活动的嵌套结构相比一体式的心形挂饰更具互动感，两个相连又可相对活动的心形结构也具备更好的寓意表达，同时结构本身没有额外的装配连接件，一体打印即可完成制作，不需要后续的组装工序，生产制作的流程更简便，适合小批量定制化生产。
