木质手掷滑翔机三维结构设计

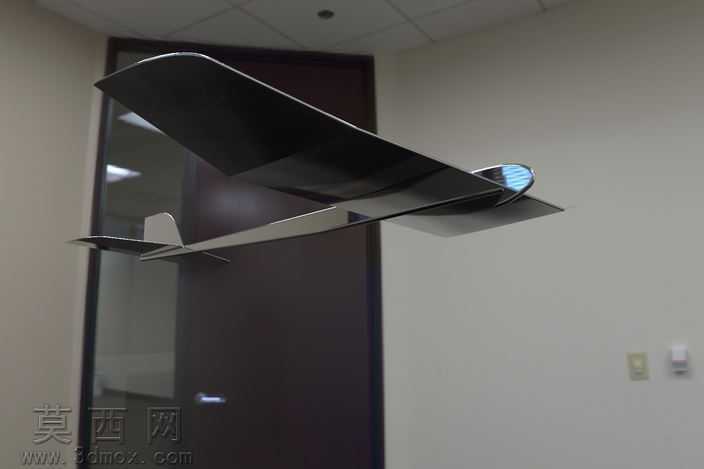

本作品为木质手掷滑翔机的三维建模设计，采用SolidWorks2012版本完成全参数化建模与渲染输出。建模阶段首先遵循手掷滑翔机的空气动力学基础逻辑，先绘制机身纵向基准草图，确定整机重心预设位置、机翼安装角、尾翼力臂长度等核心参数，机身采用一体化长条木质结构设计，建模时通过拉伸凸台命令生成基础实体，再对机头配重段、机翼卡槽、尾翼插接位做精准的切除特征处理，保证各部件拼接的公差配合符合木质航模的加工装配要求。机翼部分采用平直矩形翼型设计，建模时先绘制翼型截面草图，通过拉伸生成机翼基础实体后，对机翼后缘做减薄处理，同时在机翼与机身衔接位置设计嵌入式卡槽结构，无需额外紧固件即可实现机翼与机身的稳固拼接，还原轻木航模的插接装配逻辑。尾翼部分分为垂直安定面与水平安定面两个独立部件，分别建模时保证尾翼平面与机身轴线的垂直度、水平度公差，同样采用插接结构与机身尾部衔接，降低实际制作时的组装难度。材质与渲染阶段，整机统一赋予浅原木色哑光木质材质，调整材质的纹理方向与木纹粗糙度参数，模拟巴尔沙轻木的真实质感，渲染场景采用深灰色渐变背景，添加柔和的环境漫反射光照，在机身下方投射出柔和的软阴影，清晰呈现滑翔机的整体轮廓与各部件的比例关系。设计思路上围绕手掷滑翔机的低速飞行特性，整机结构做了轻量化处理，所有部件均采用等厚板材切割即可加工的结构形式，无复杂曲面造型，既适配激光切割、手工线锯切割的加工方式，也能保证滑翔机的飞行稳定性，机头位置预留了配重调节空间，可通过添加配重块调整整机重心位置，适配不同投掷力度下的滑翔姿态调整，机翼与尾翼的安装角度经过参数化预设，保证滑翔时的升阻比处于合理区间，能够实现平缓的滑翔飞行轨迹，整体模型结构完整，各部件可单独导出工程图用于实际航模的加工制作。
