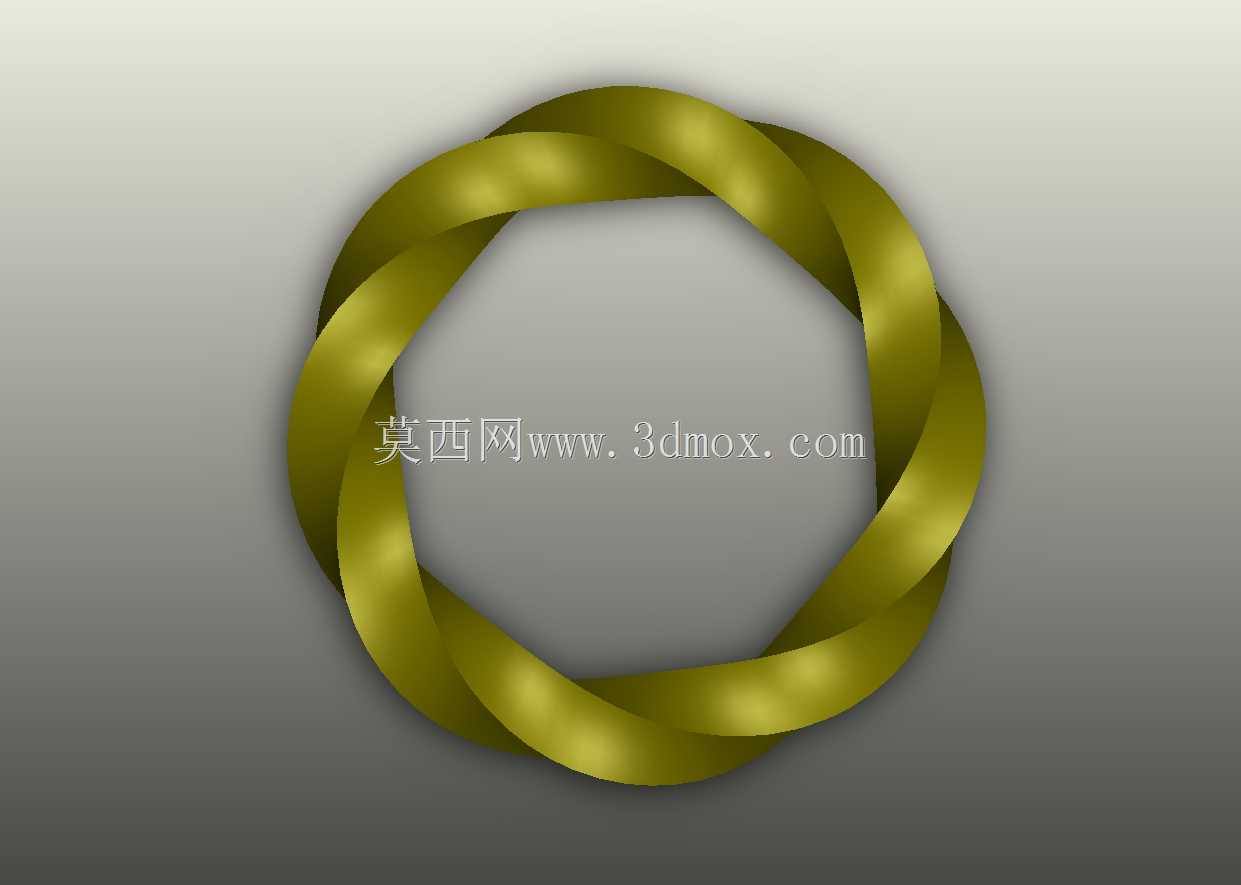

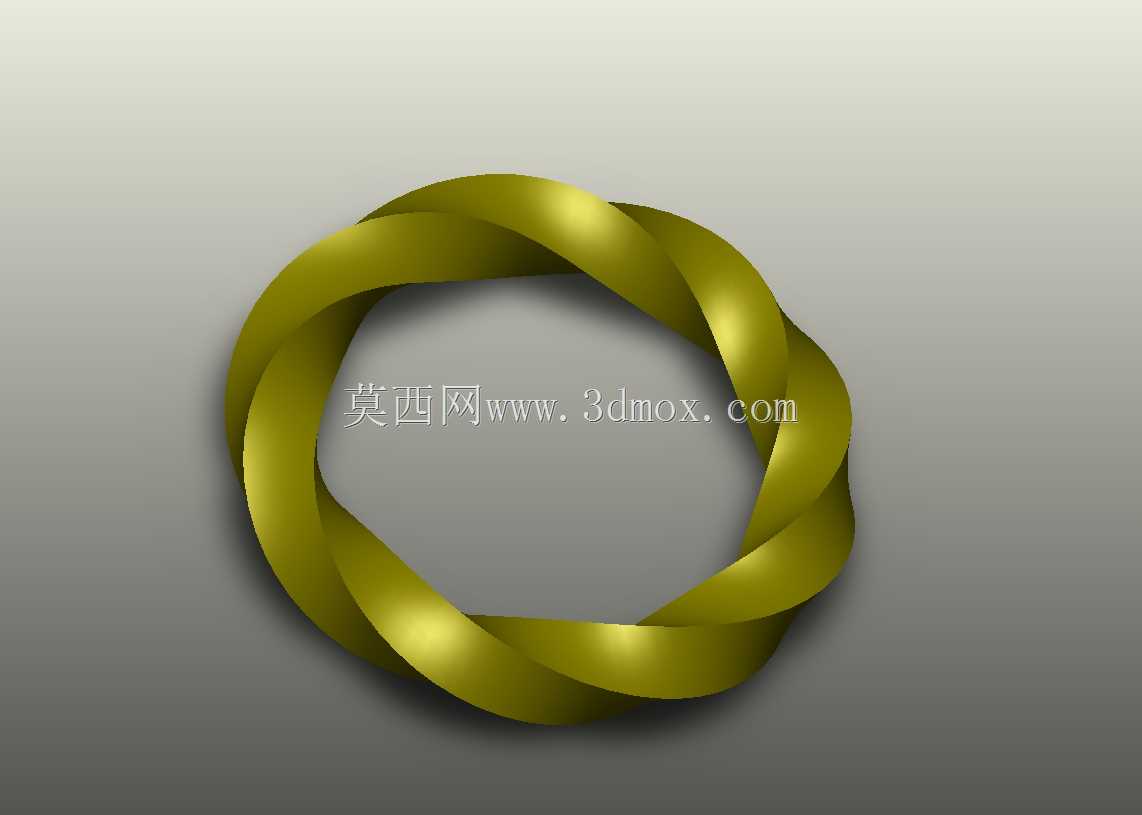

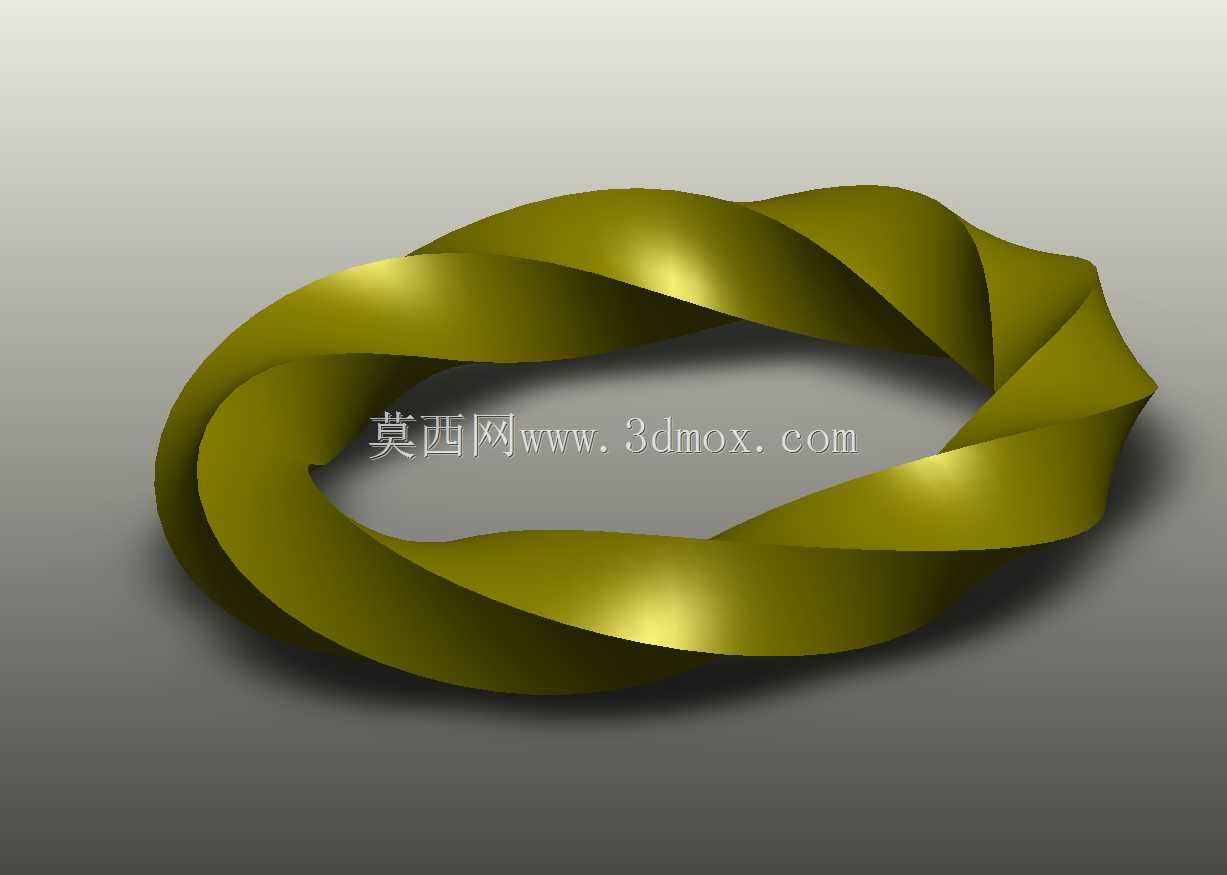

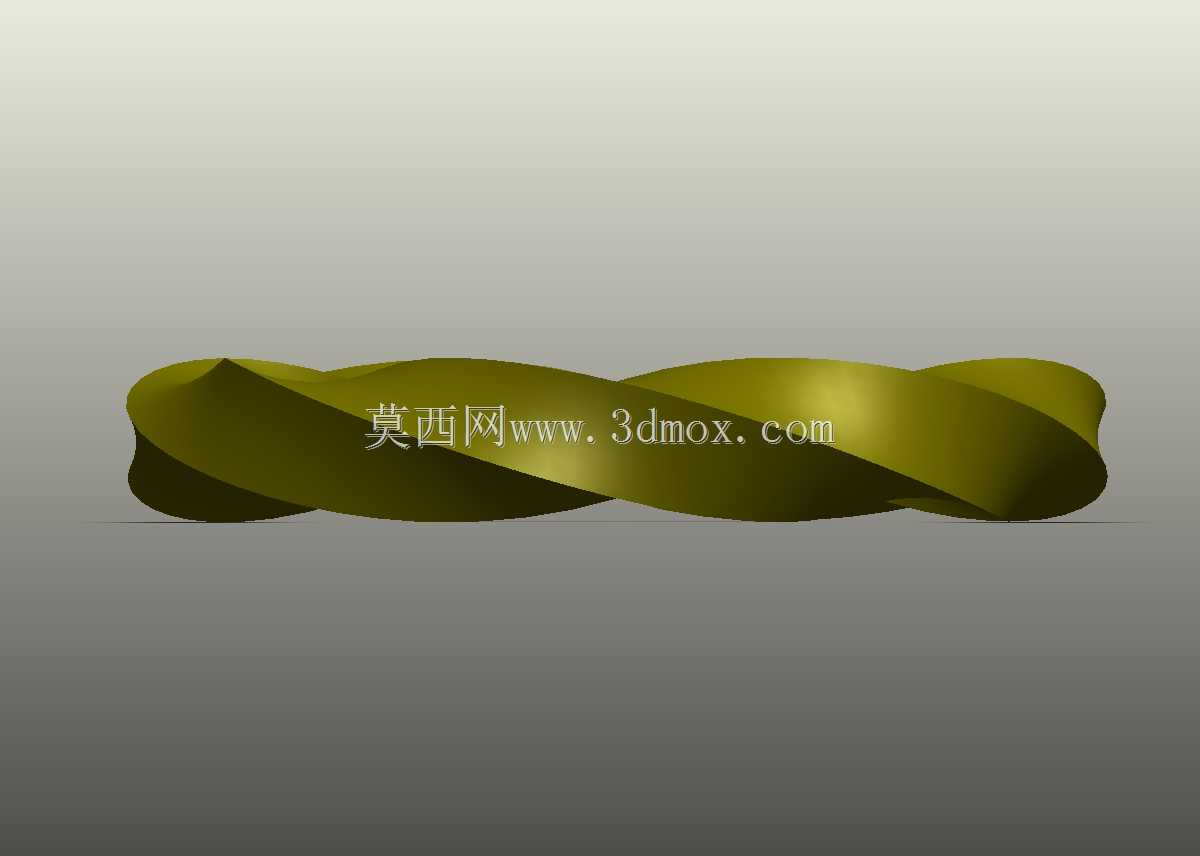

Solidworks扭环设计实心扭环造型

扭环这类环形扭曲构件，在工业场景中常作为传动连接件、装饰承重环、柔性缓冲部件使用，比如在轻工输送设备的张紧结构、小型吊装索具的连接端、文创产品的金属装饰构件里都能见到这类结构的身影，它依靠连续扭转的环体结构，能在承受径向载荷时分散应力集中点，相比普通光滑圆环，扭转形成的棱面可以增加与配套连接件的接触摩擦力，减少相对滑移的概率。

从设计逻辑上看，这类实心扭环的建模核心在于扭转特征的参数控制，首先要确定环体的基础截面尺寸，常规应用场景下，环体外径多根据安装空间设定在30mm到120mm区间，截面直径根据载荷需求选择4mm到15mm，扭转角度需要匹配使用需求：如果是作为防滑连接环，扭转角度通常设置在180度到360度之间，保证环体有2到4个连续扭转面；如果是作为流体管路中的扰流环，扭转角度会提升到540度以上，增加流体经过时的紊流效果。建模时先绘制环形的中心扫掠路径，再绘制圆形截面轮廓，沿路径扫掠生成基础圆环后，通过弯曲扭转特征控制扭转的起始与终止位置，要注意扭转段的过渡圆角处理，避免在扭转起始位置出现应力突变，尤其是作为承重部件使用时，扭转起始端的圆角半径不能小于截面直径的0.2倍，防止长期受载出现疲劳裂纹。

在安装边界上，这类扭环的安装需要预留足够的周向转动空间，因为扭转结构在受拉时会产生微小的周向回弹，安装孔位的同轴度误差要控制在0.1mm以内，避免环体受额外的侧向力。如果是用于传动场景，扭环的两个端面需要做磨平处理，平面度公差控制在0.05mm，保证和配套连接件的端面贴合度；如果是作为装饰构件，扭转面的表面粗糙度要达到Ra1.6以下，后续做阳极氧化或者电镀处理时能获得均匀的表面质感。

实际选型时要注意，不同工况下的扭环材质选择差异较大：承重场景下多选用45号钢或者304不锈钢，调质处理后硬度达到HB220到250，保证足够的抗拉强度；装饰场景下可以选用铝合金或者黄铜材质，降低整体重量同时获得更好的表面处理效果。建模过程中要提前预留加工余量，尤其是扭转弯折处的壁厚要保持均匀，避免后续CNC加工或者3D打印时出现壁厚不均导致的变形问题，扫掠截面的轮廓要和扭转特征做几何约束检查，防止出现特征自交的情况，保证导出的模型能直接用于后续的工程图生成或者加工仿真。
