人体工学手持游戏控制器结构设计方案

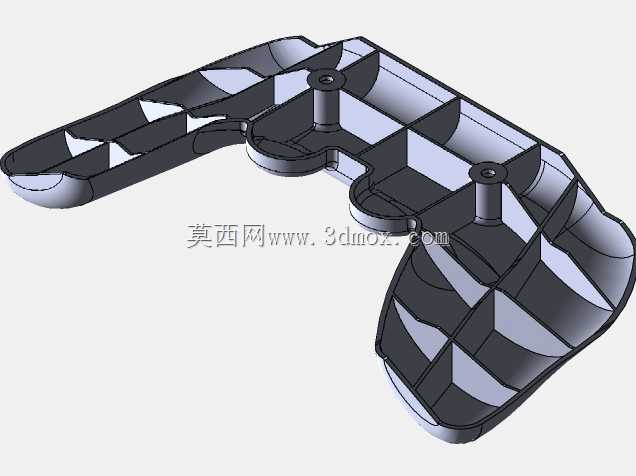

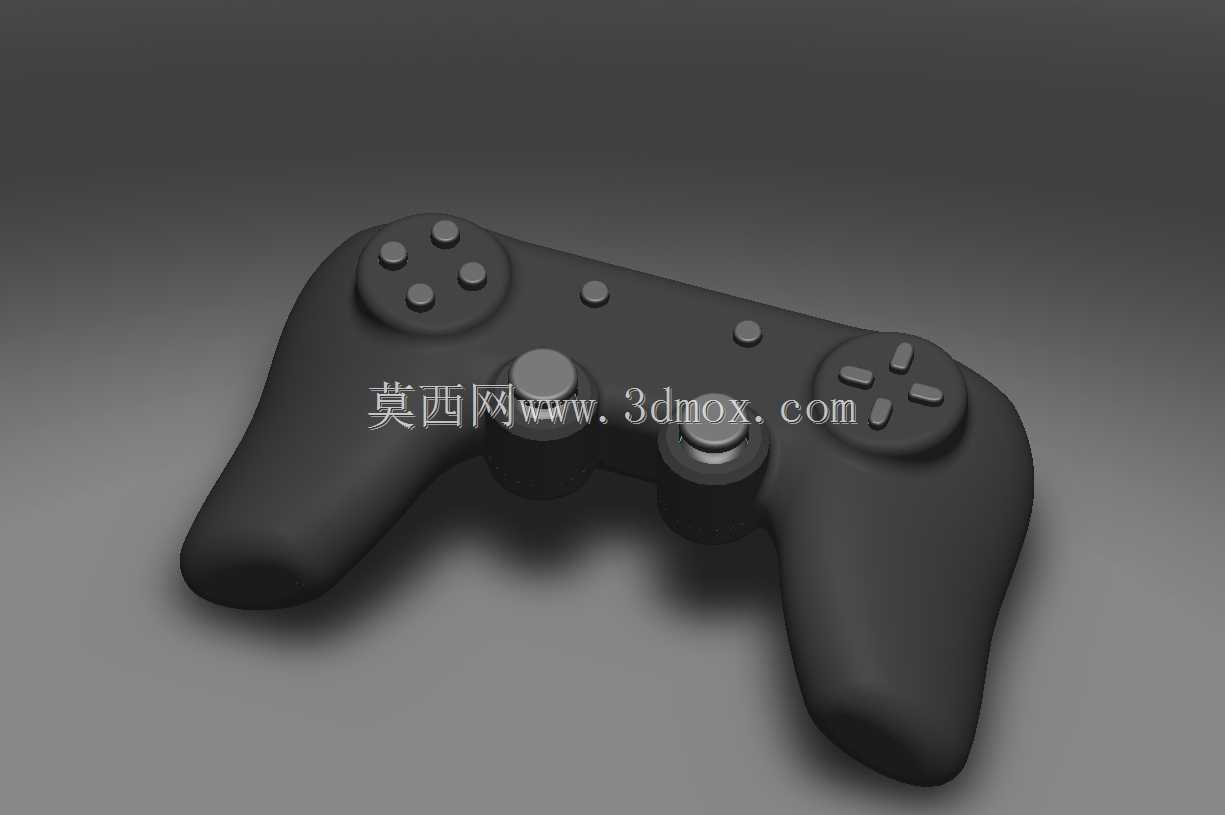

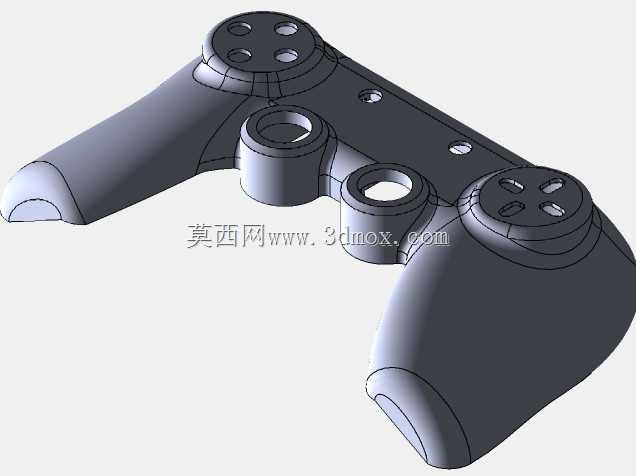

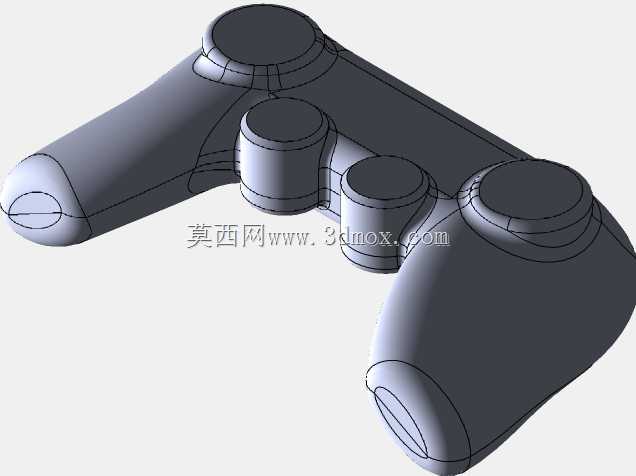

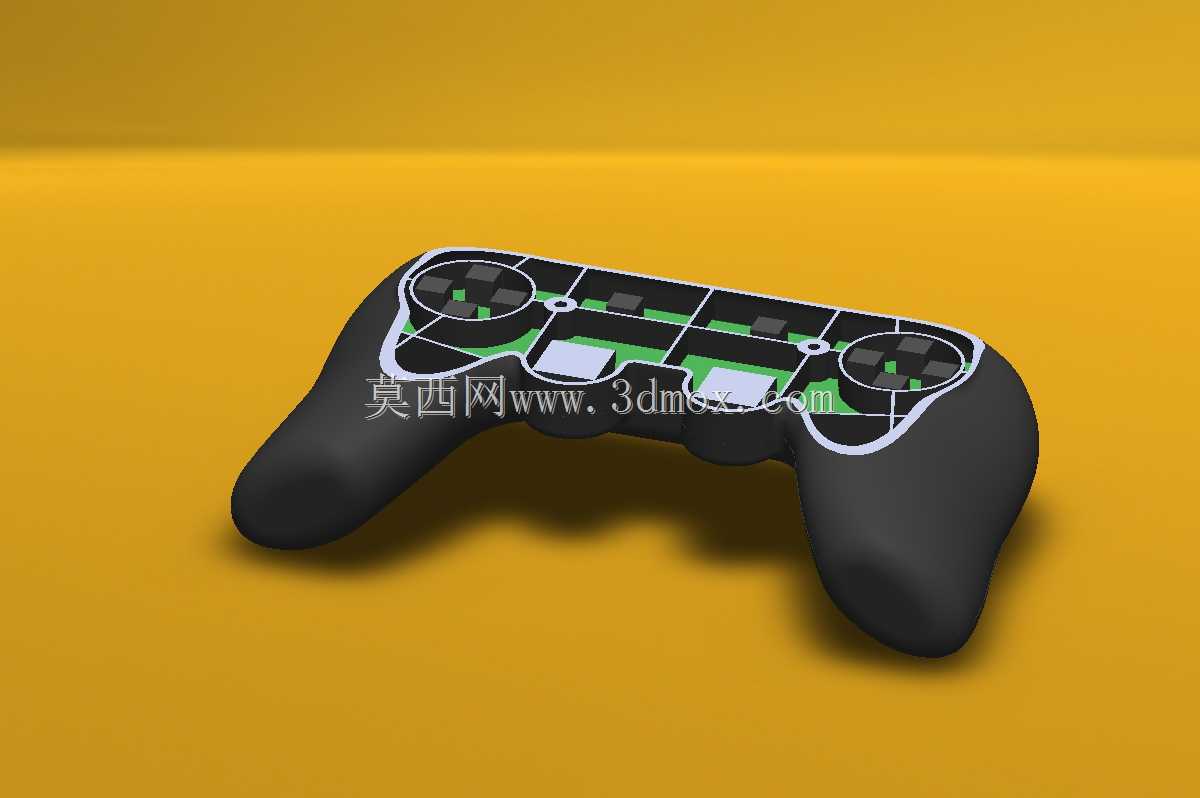

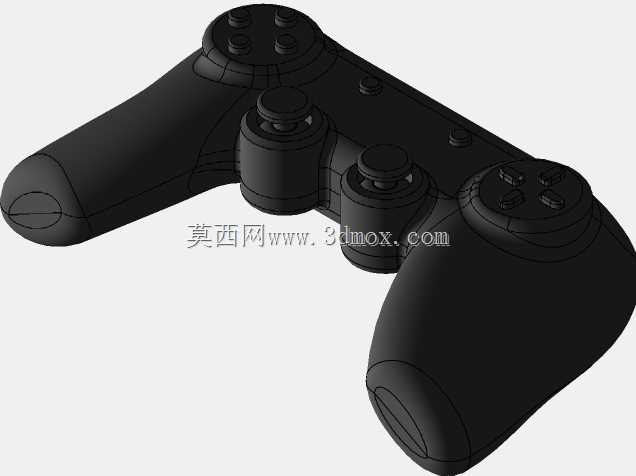

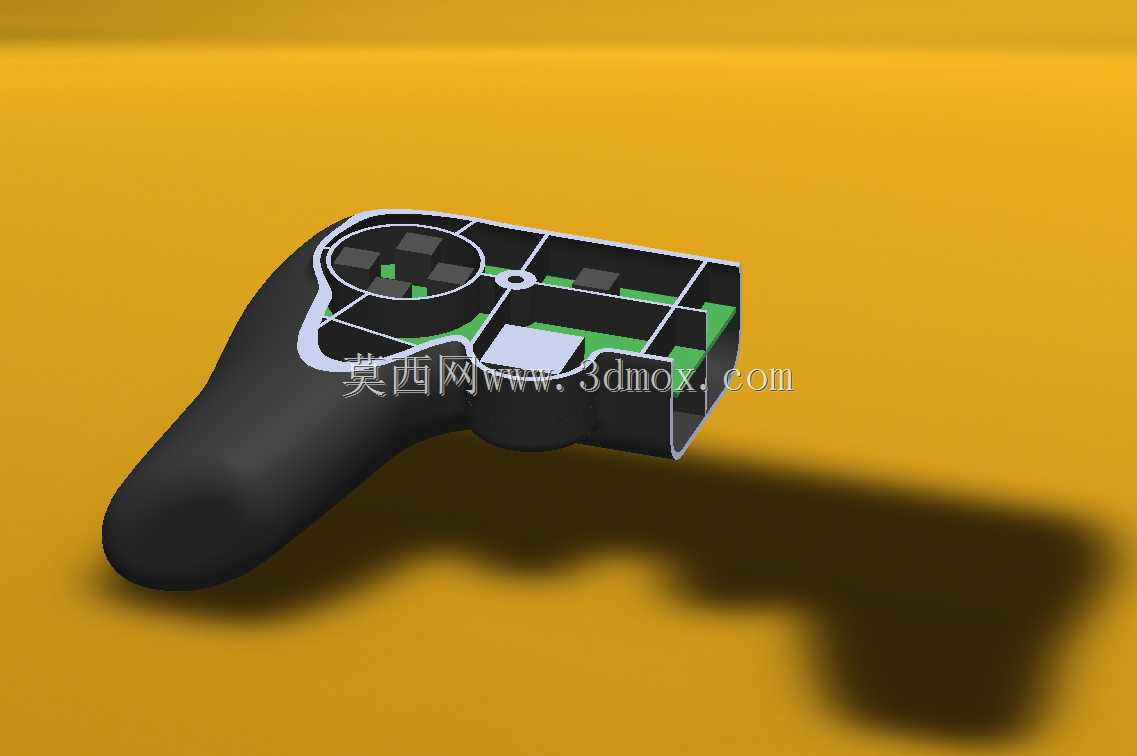

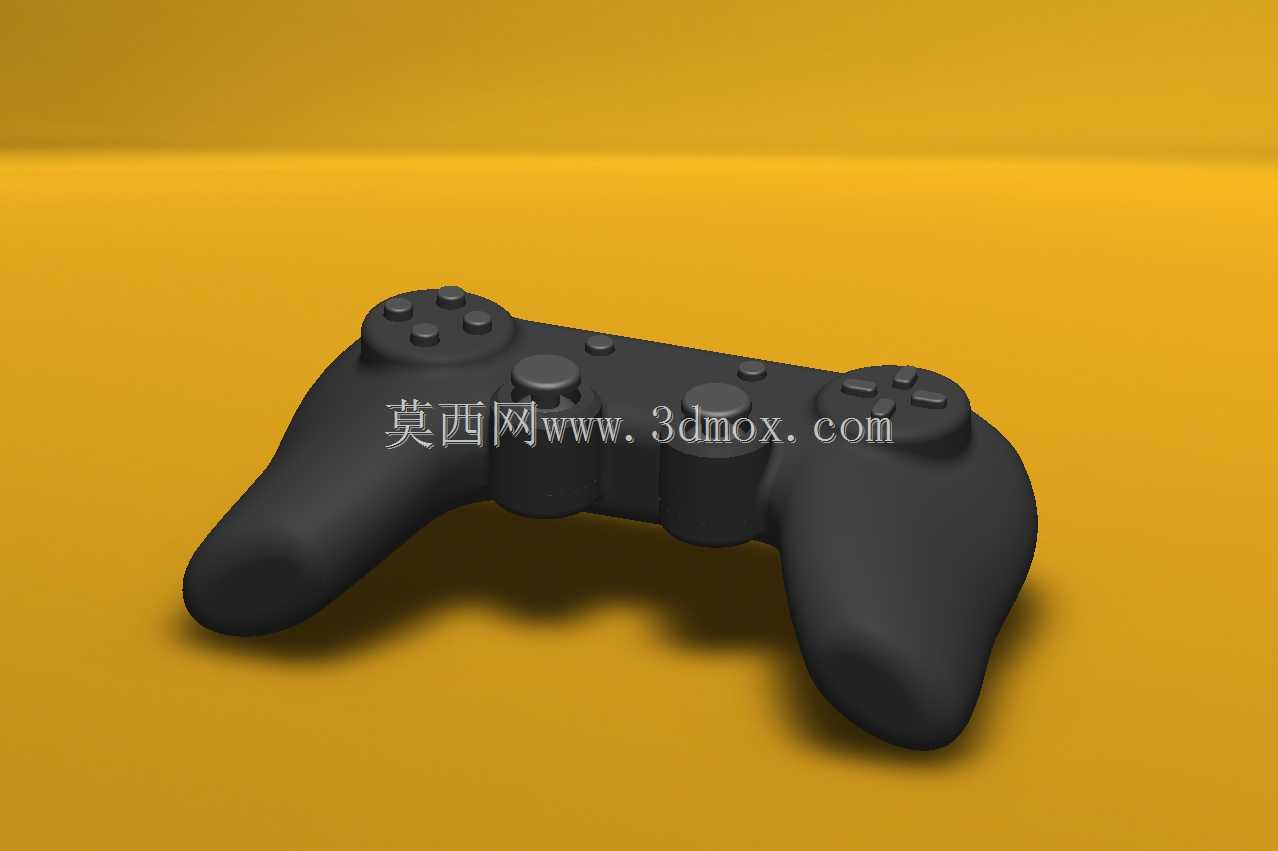

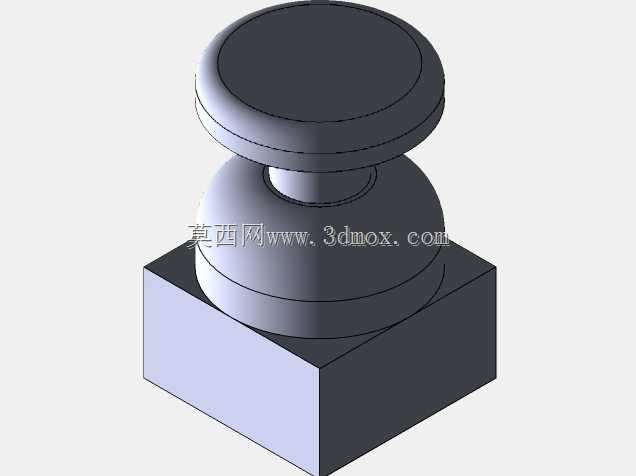

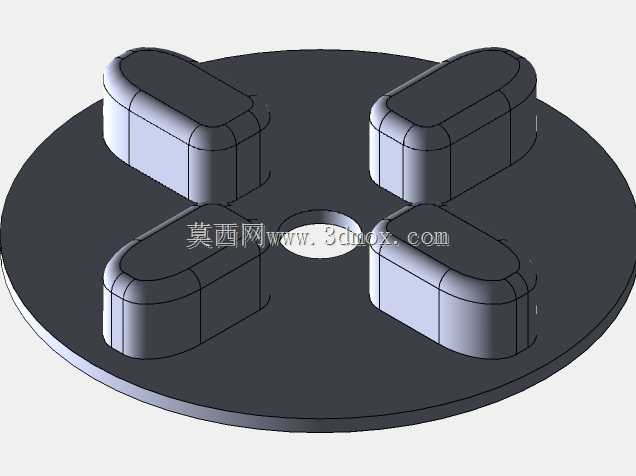

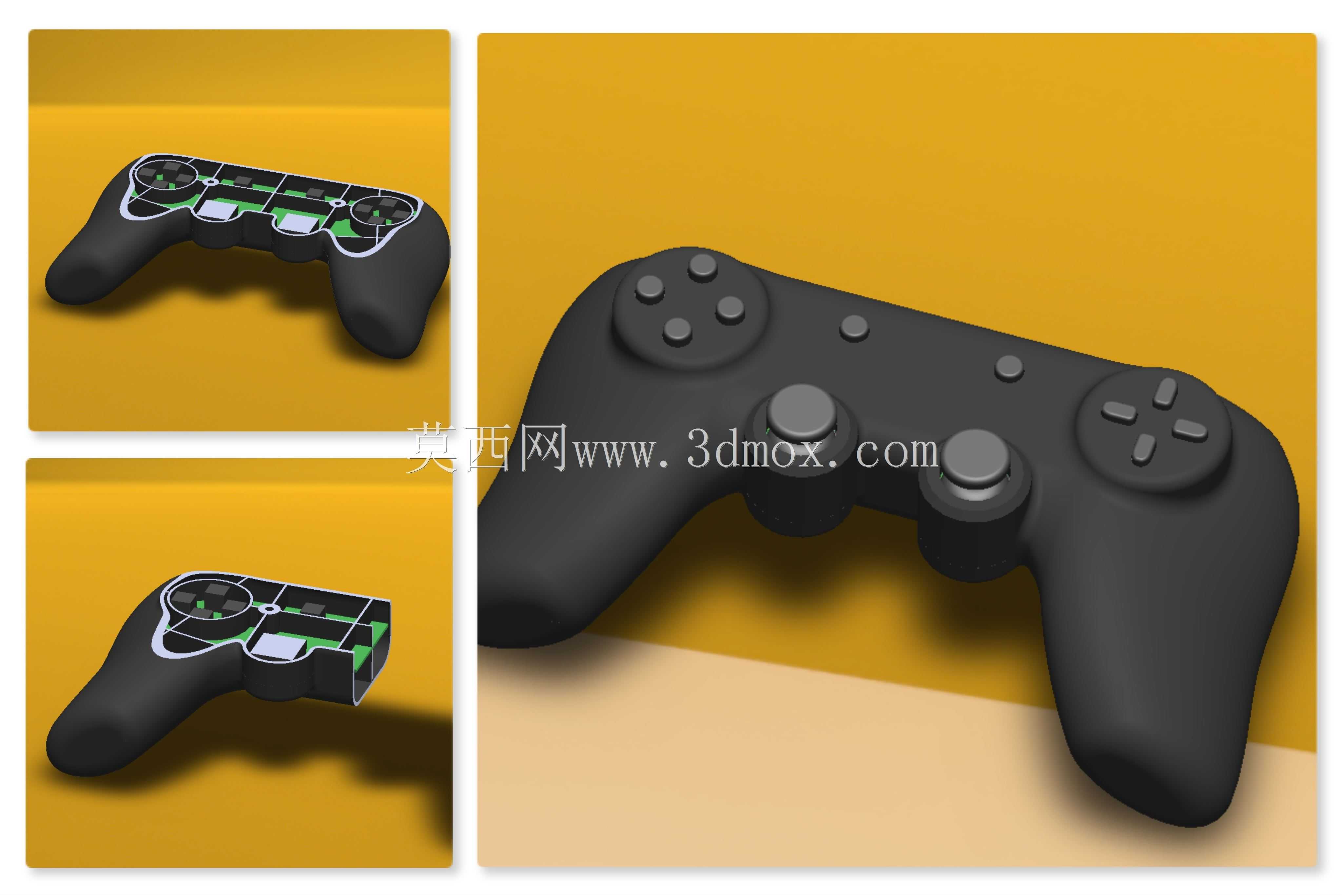

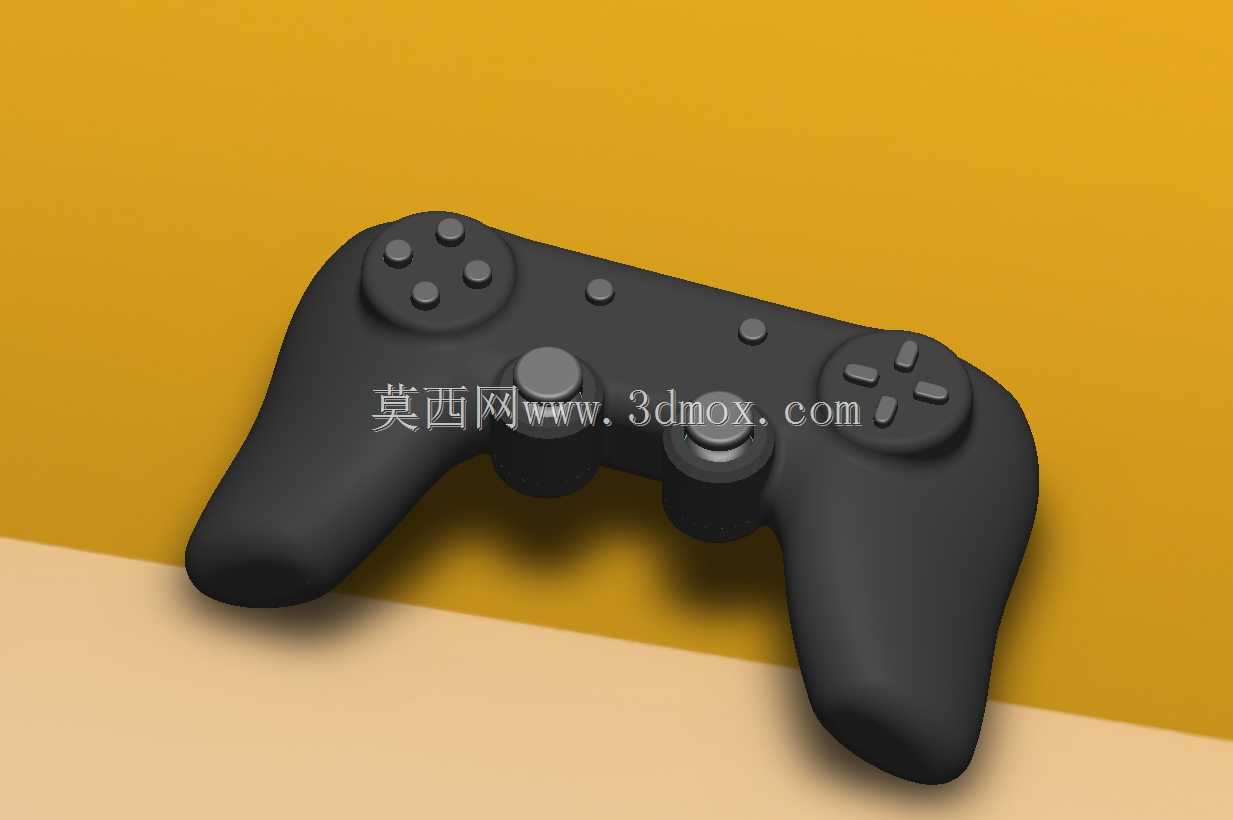

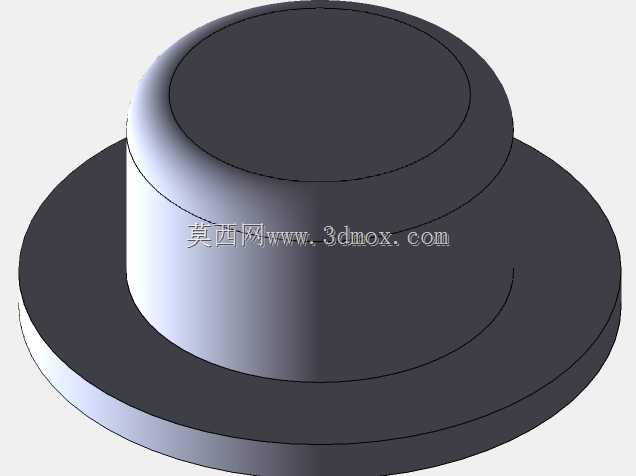

这款手持游戏控制器的结构设计，核心围绕长时间握持的人机交互需求展开，在日常家用游戏、电竞外设配套、嵌入式交互终端适配等场景下，都能匹配不同用户的使用习惯。从实际使用逻辑出发，控制器整体采用非对称曲面握持轮廓，左右握把的弧度贴合成年人手掌自然弯曲时的掌丘形态，握把处的壁厚控制在2.2mm，既保证外壳结构强度，又不会因壁厚过大导致整体重量超标，长时间握持不会产生明显的压痕或酸胀感。正面功能区的布局遵循拇指活动范围边界设计，左侧十字方向键的中心位置距离左握把握持中心点的水平距离为38mm，恰好覆盖普通成年人拇指自然伸展的舒适操作区间，右侧动作按键组采用菱形排布，四个按键的中心间距设置为10mm，按键触发行程为1.8mm，触发压力控制在60g上下，兼顾操作反馈清晰度与连续按压的疲劳度控制。中间区域的两个类比摇杆采用高低错位设计，左摇杆位置略低于右摇杆，匹配多数玩家双拇指操作时的自然高度差，摇杆的摆动角度设置为22度，边缘做圆弧过渡处理，避免拇指操作时与摇杆底座产生剐蹭。控制器顶部的肩键采用分段式结构，上层轻触按键对应高频操作指令，下层线性扳机的按压行程为6mm，可匹配赛车、飞行类游戏的线性控制需求，扳机的转轴位置做了隐藏式设计，外部无突出转轴结构，避免收纳时与其他物品勾挂。内部结构设计上，按键与主板之间采用硅胶导电胶作为传导介质，导电胶的触点位置与PCB板上的金手指精准对位，每个按键下方的导电胶凸点高度一致，保证不同按键的触发手感统一。外壳的上下盖采用卡扣加螺丝的组合固定方式，卡扣分布在握把边缘与功能区的接缝处，螺丝孔位隐藏在底部防滑垫下方，既保证外壳装配后的接缝均匀度，又不会破坏外观的整体完整性。握把内侧预留了配重块安装槽位，可根据不同用户的手感偏好添加10g到20g的配重块，调整控制器整体的重心位置，让重心落在双手握持的中心区域，避免长时间操作时手腕因重心偏移产生额外负担。控制器的整体外轮廓最大宽度为152mm，握把处的最大厚度为42mm，可适配绝大多数通用手柄收纳包的尺寸边界，顶部的接口位置做了内凹处理，插入数据线后接头处不会突出外壳平面，放置在桌面时不会因接头顶靠桌面导致机身倾斜。
