金属捕鼠夹创意结构三维设计作品

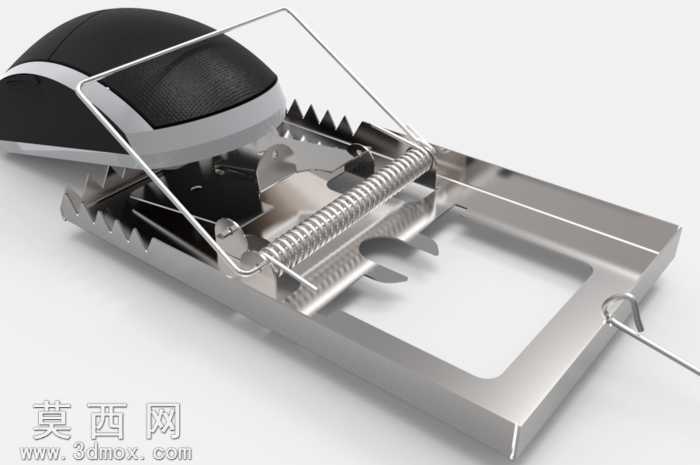

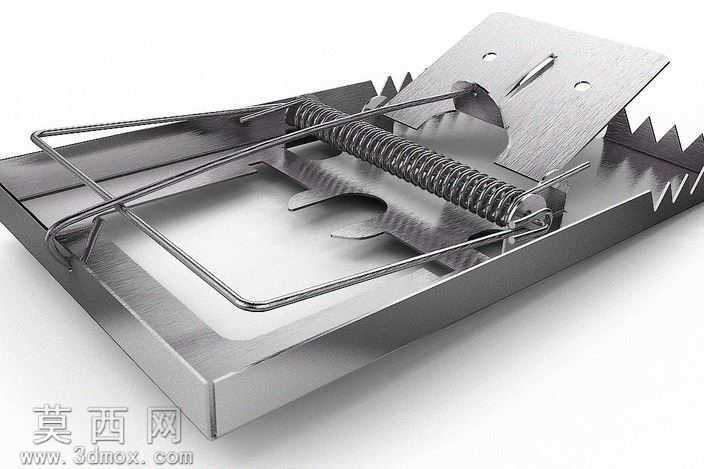

本作品为金属材质捕鼠夹的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循五金冲压件、金属线材成型件的加工工艺逻辑，对每一处结构细节都做了可制造性校验。首先从底座结构开始建模，底座采用冷轧钢板冲压成型的设计思路，建模时精准还原了冲压折弯的圆角特征、边缘锯齿的冲压成型角度，以及底座上用于固定弹簧、卡扣的冲孔定位尺寸，确保所有孔位的同轴度、位置度符合实际装配要求。其次是触发机构与弹性储能结构的建模，核心的螺旋扭转弹簧按照五金弹簧的设计规范，精准绘制了簧丝直径、弹簧中径、有效圈数、两端扭臂的弯折角度与安装卡位结构，确保弹簧的储能行程、触发力矩符合实际使用的力学要求；夹持击发的金属架采用金属线材折弯建模，还原了线材冷弯的圆角过渡、与弹簧、底座的铰接配合结构，同时对铰接位置的间隙做了合理设置，既保证机构转动灵活，又避免出现松脱卡顿的问题。触发卡扣的结构建模重点还原了灵敏的触发角度、与 bait 放置位的联动结构，确保轻微触发即可释放击发架，完成捕鼠动作。材质与渲染环节，整体模型赋予拉丝不锈钢金属材质，调整了金属材质的粗糙度、反射率参数，还原冷轧钢板与金属线材的真实金属质感，对弹簧部分做了细微的材质差异处理，凸显弹簧的高强度金属特性；渲染时采用柔和的影棚布光，通过多角度光源凸显金属结构的棱角、折弯特征与装配关系，清晰展示每一处零件的配合状态。设计思路上，本模型完全复刻传统金属捕鼠夹的成熟机械结构，在建模过程中对所有运动部件做了干涉检查，模拟击发过程中各零件的运动轨迹，确保击发动作顺畅无卡滞，同时兼顾结构的耐用性与触发灵敏度，所有零件的尺寸比例都参考实物进行等比例还原，既可以作为机械结构教学的演示案例，也可作为五金器具设计的参考模型，完整呈现了简易弹性触发机构的设计逻辑与五金冲压、线材成型类零件的建模方法。
