纽扣徽章冲压成型模具结构设计

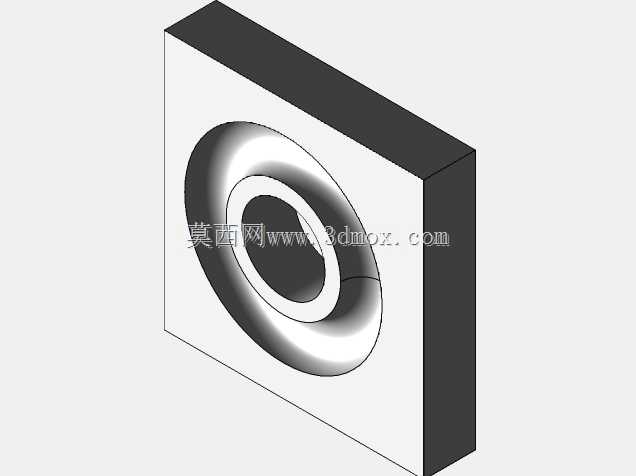

这套模具主要面向服饰辅料、文创周边生产场景，专门用于纽扣式金属徽章的冷压成型工序，在徽章冲压生产线中承担核心的坯料塑形功能，适配常规吨位的开式可倾压力机安装使用。从结构设计逻辑来看，模具整体采用方块式模架布局，上下模合模导向依靠模架自身的加工精度保证，没有额外设置独立导柱导套结构，这种设计主要是针对纽扣徽章这类小尺寸、浅拉伸成型的加工需求，能在保证成型精度的前提下压缩模具整体厚度，降低模具备料成本，同时缩短模具合模行程，适配小吨位冲床的开模高度参数。模具的成型型腔直接在模仁块上加工完成，型腔轮廓完全匹配纽扣徽章的环形弧面结构，成型面的过渡圆角经过反复打磨验证，能保证冲压过程中金属坯料的流动均匀性，避免出现局部拉裂、褶皱或者成型不到位的问题，压出的徽章坯件边缘整齐，弧面过渡顺滑，不需要后续大量的人工修形工序。在安装边界上，模具上下模座的平面度控制在0.02mm以内，模座四周预留了标准的压板安装槽位，能直接适配常规冲床的工作台T型槽间距，不需要额外制作过渡安装板，上下模的合模行程预留了5mm的安全余量，能避免合模过深导致的型腔碰伤问题。实际生产过程中，这套模具可以适配0.3mm到0.8mm厚度的马口铁、铜片等常用徽章坯料，单次冲压即可完成徽章主体的弧面成型，成型后的坯件尺寸一致性好，后续只需要配合包边模具就能完成完整的纽扣徽章组装工序。设计过程中特意将成型型腔的脱模斜度设置为1.5度，既不会影响成型件的尺寸精度，又能保证冲压完成后工件顺利脱模，不会粘在上模型腔上，减少生产过程中的停机清理时间。模仁部分采用整体式加工，没有拆分镶件，主要是因为纽扣徽章的成型尺寸小，整体加工的模仁强度更高，能承受连续冲压的载荷，长期使用不容易出现型腔变形或者镶件松动的问题，日常维护只需要定期检查成型面的磨损情况，及时抛光处理即可，维护成本很低。针对小批量多批次的徽章生产需求，这种整体式模架的换模速度更快，不需要重新调整导柱间隙，只需要校准上下模的合模对中度就能开始生产，能有效缩短不同规格徽章生产的换模等待时间，适配中小五金加工厂的柔性生产需求。
