激光加工用薄材夹持定位工装结构

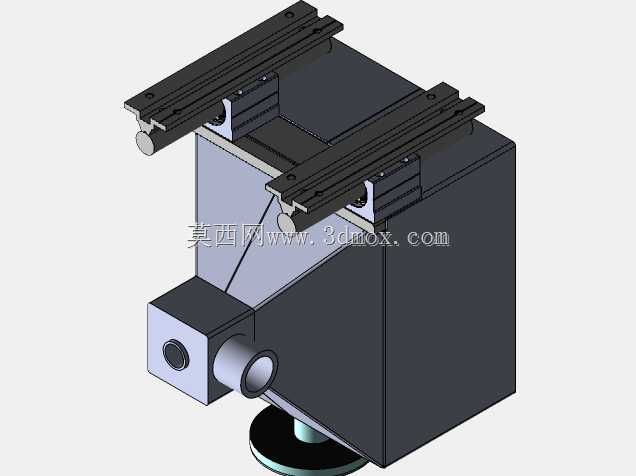

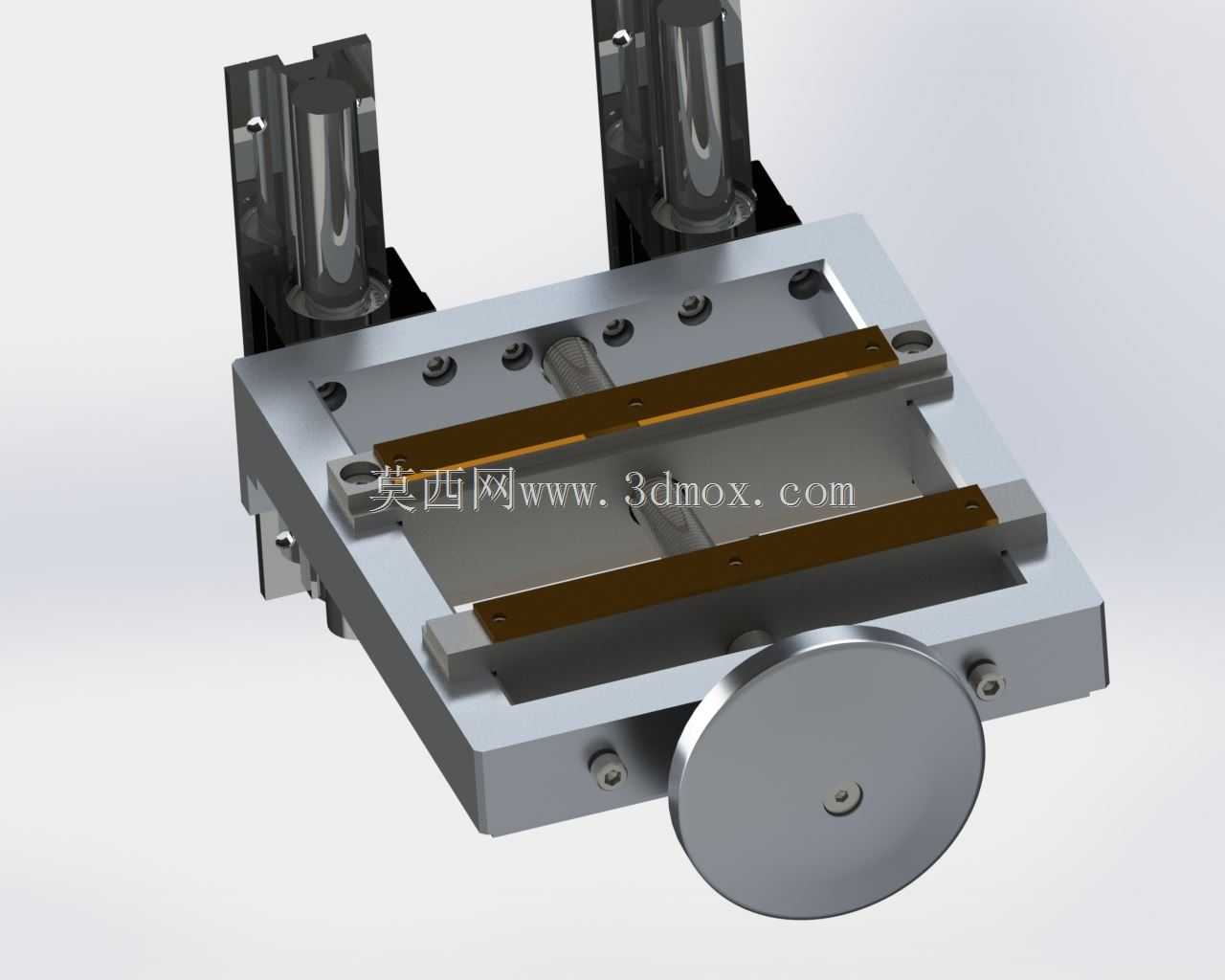

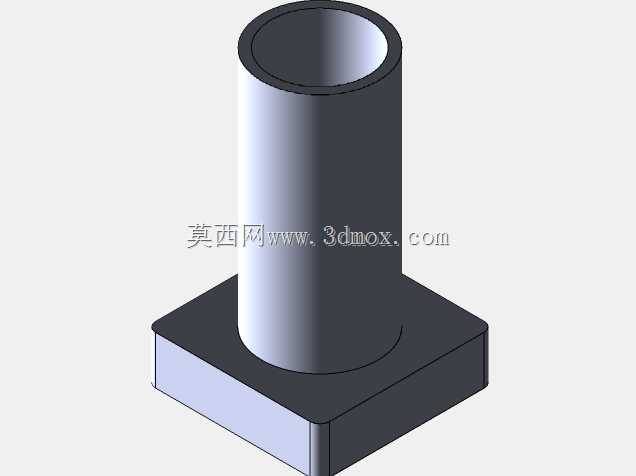

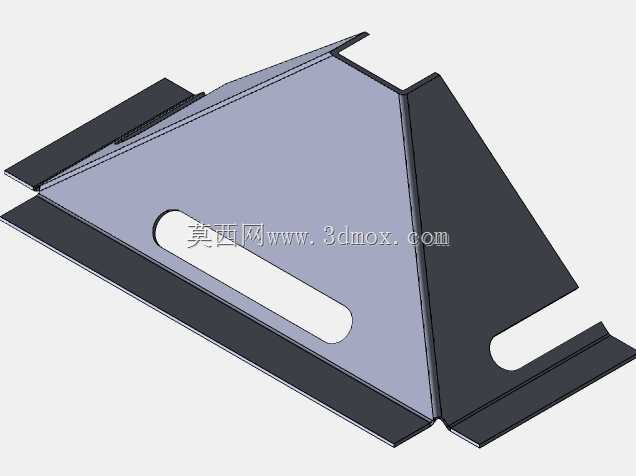

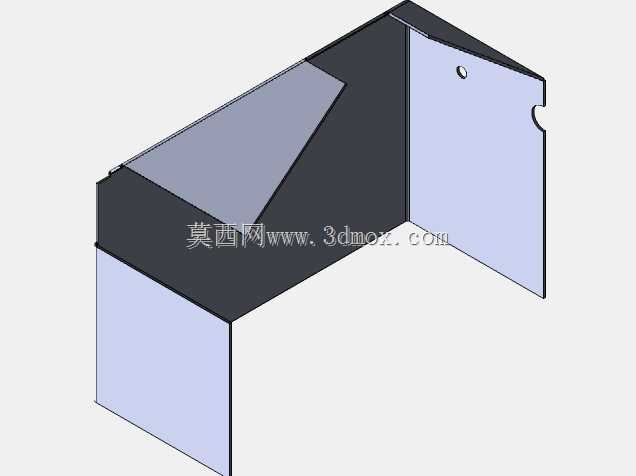

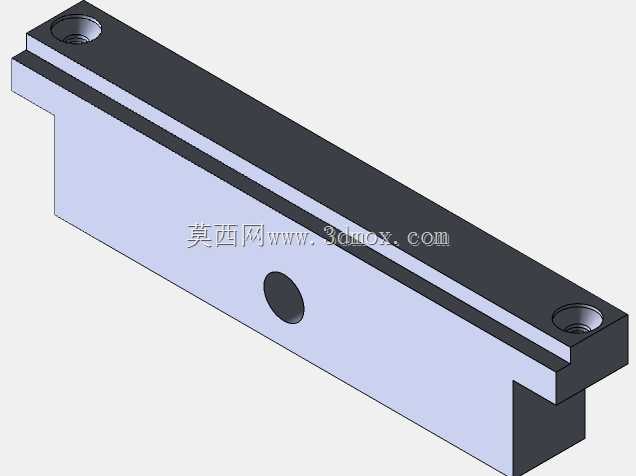

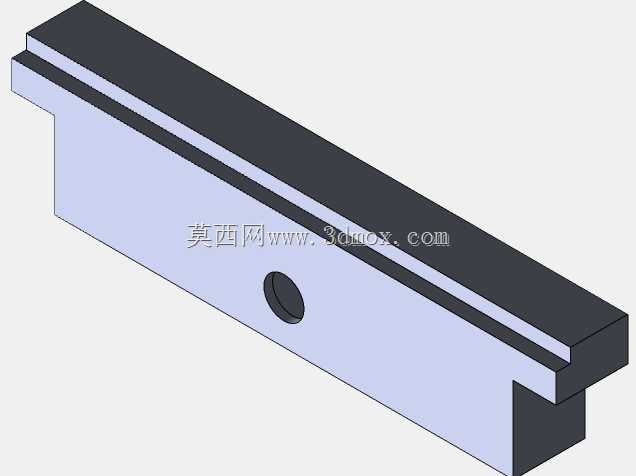

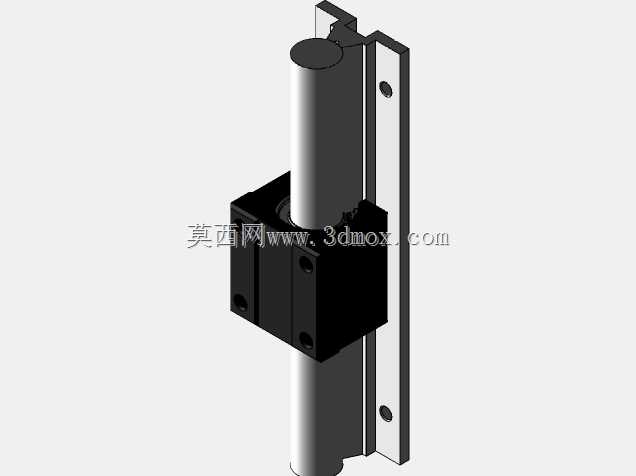

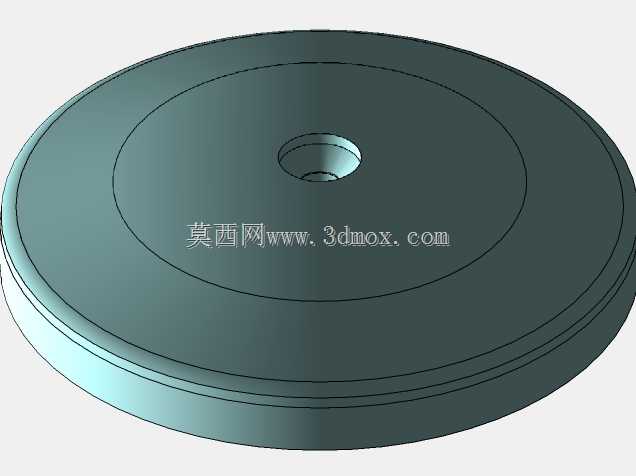

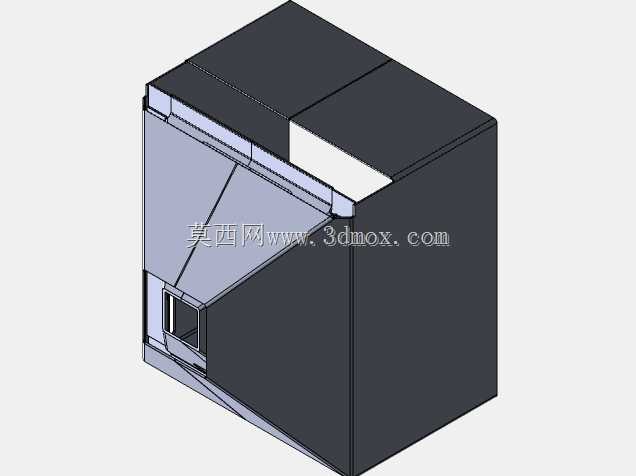

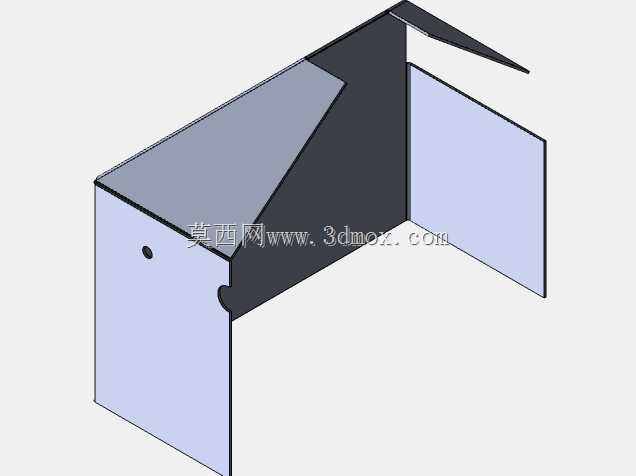

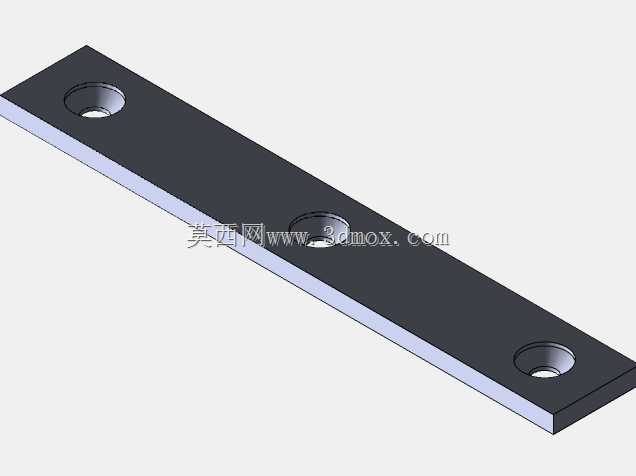

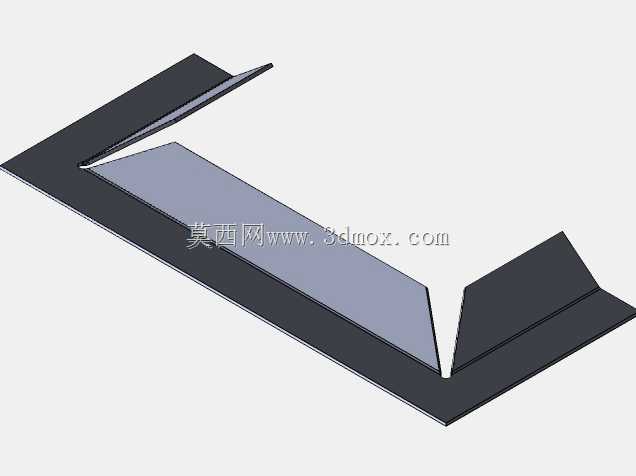

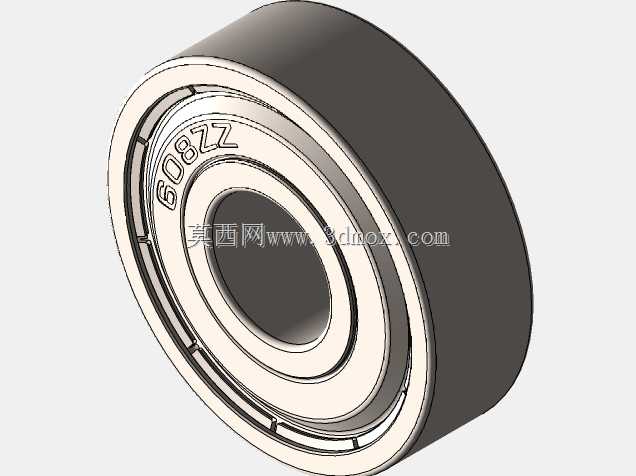

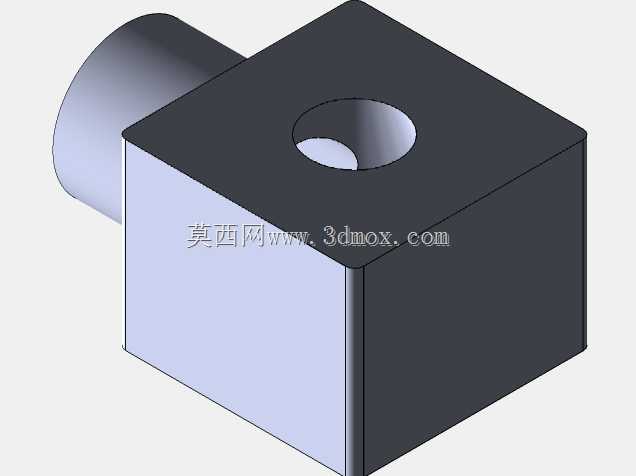

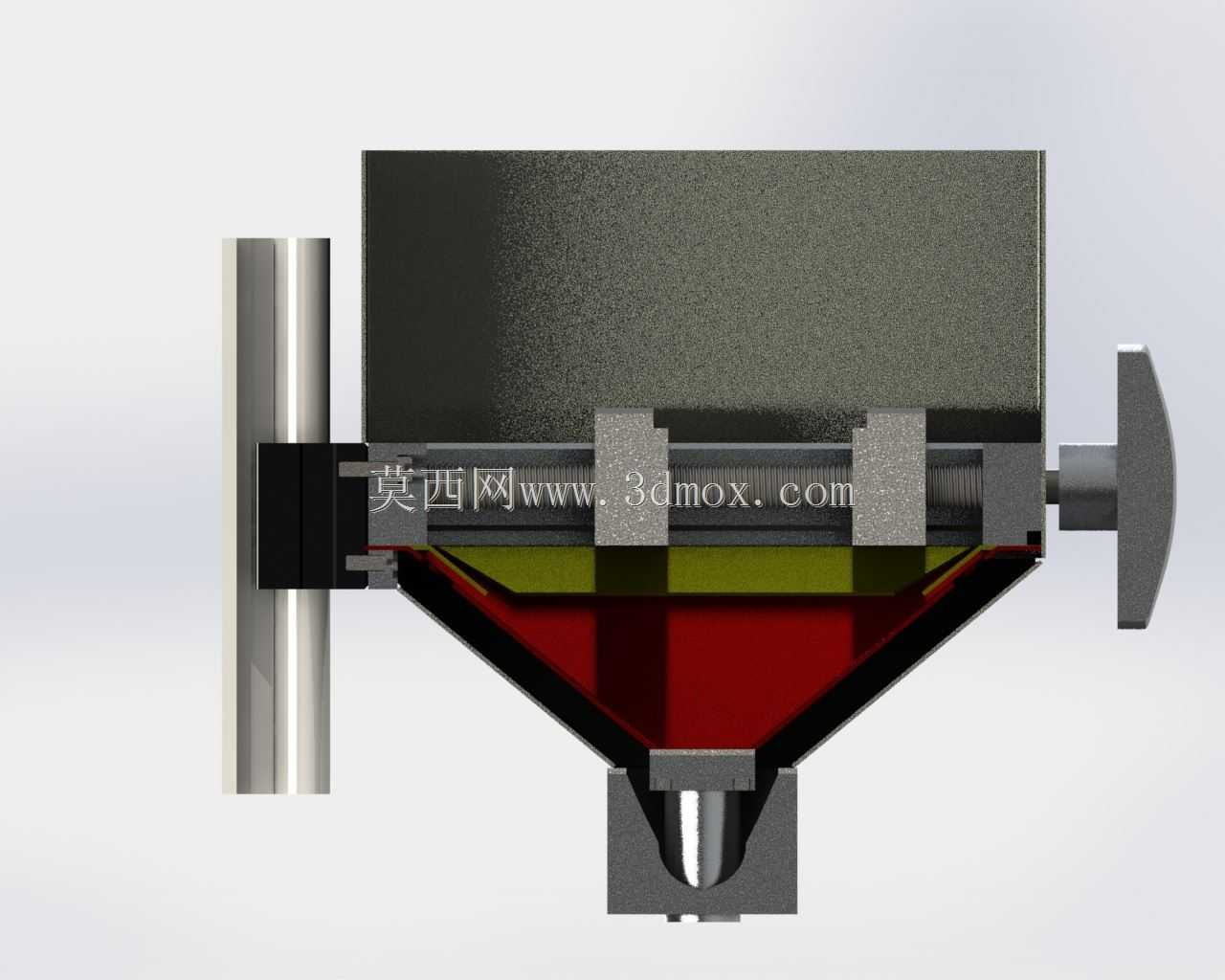

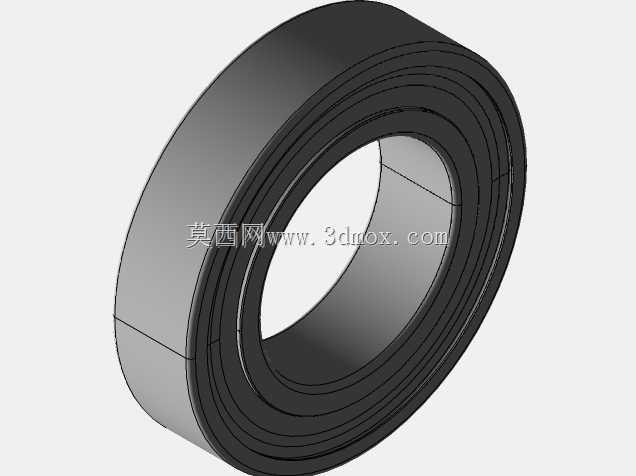

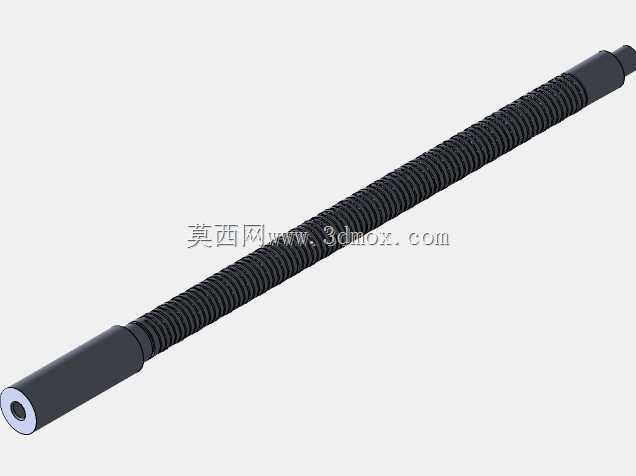

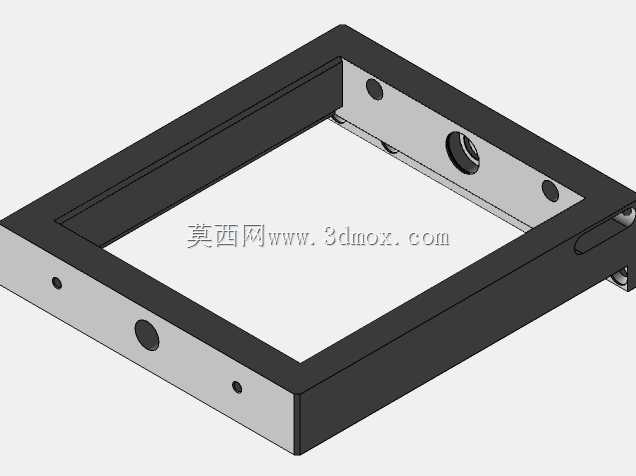

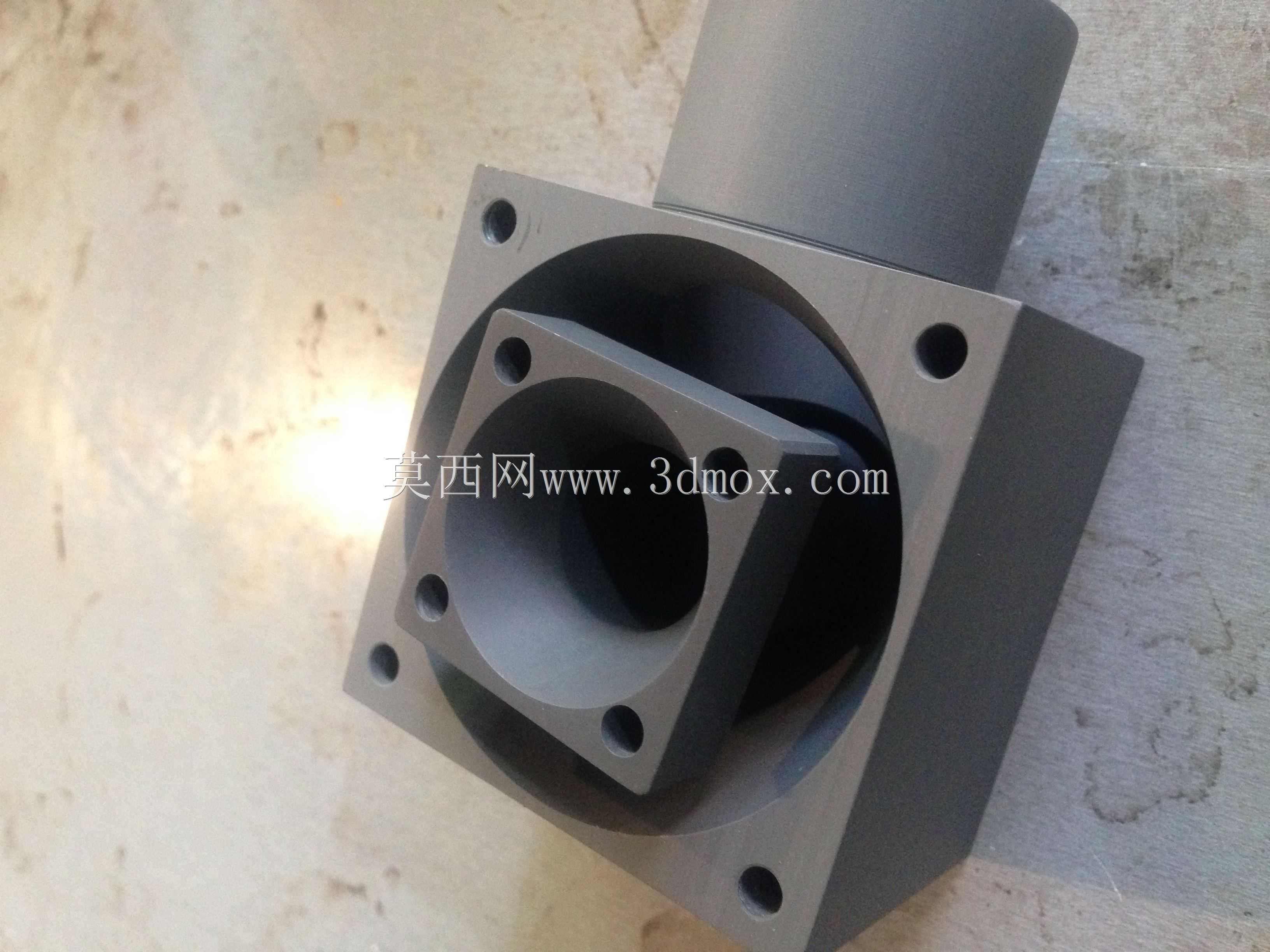

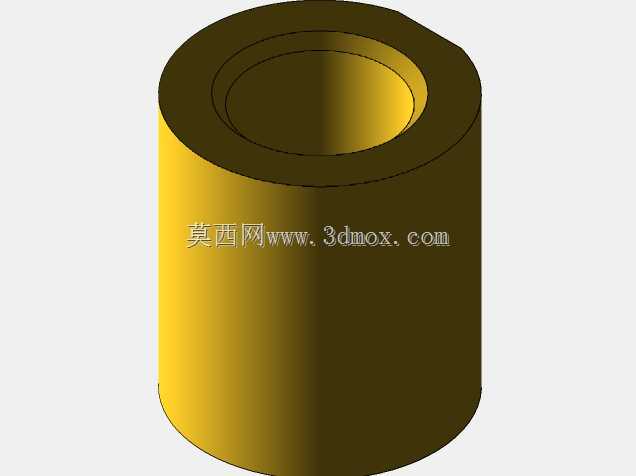

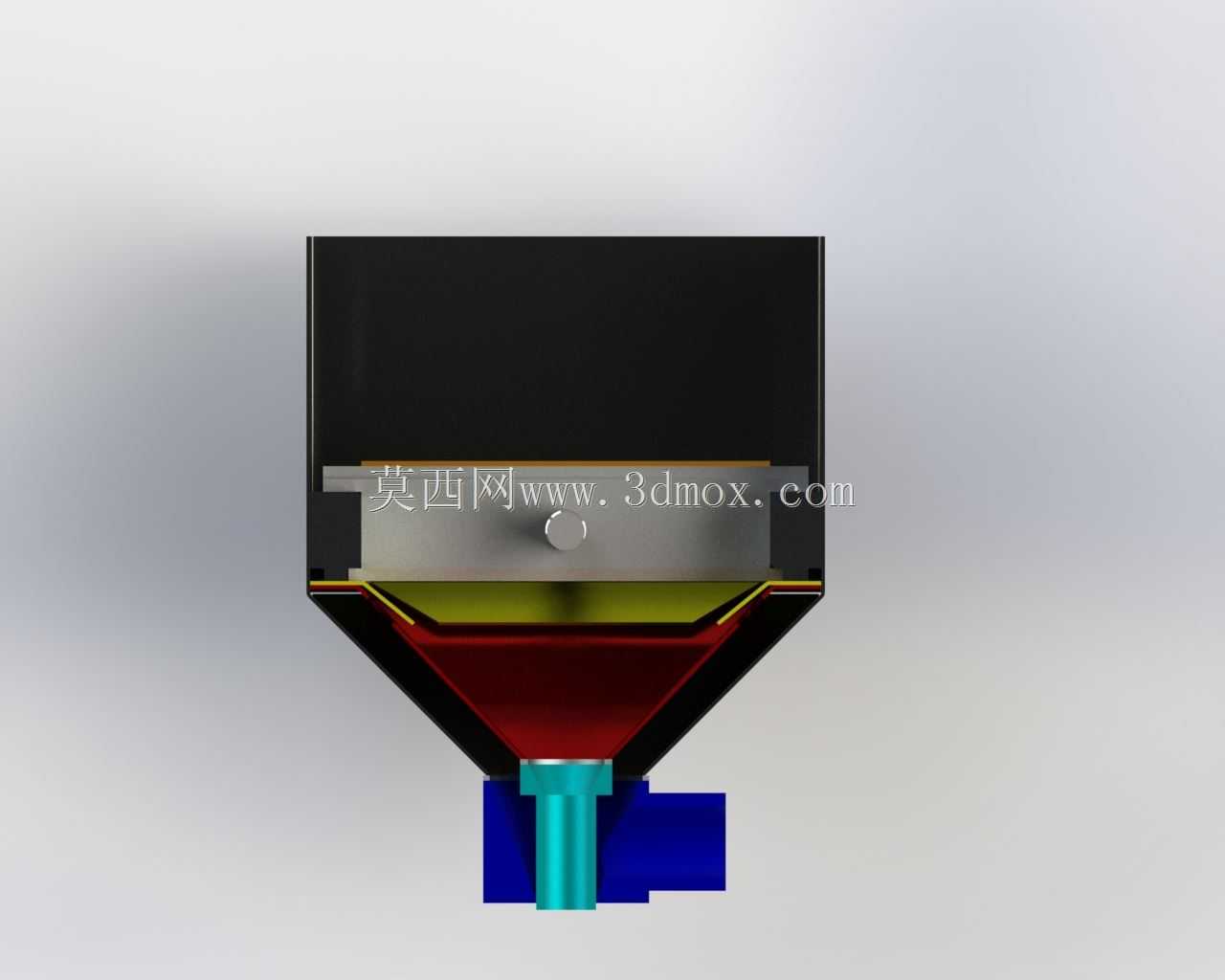

在精密激光加工产线的薄材加工工位，这类夹持结构是保障加工精度的核心配套部件，主要针对金箔、银箔、铜箔这类厚度极薄、易褶皱易移位的金属箔材做定位固定，避免加工过程中材料偏移导致的切缝错位、打标位置偏差问题，同时也适配激光切割过程中产生的烟雾抽吸配套需求，可与工位的吸烟漏斗结构配合，及时排走加工产生的熔融烟尘，避免烟尘附着在材料表面影响加工质量。从结构设计逻辑来看，整体采用卧式平台布局，底部为整块加工的安装基座，基座上设置两条平行的横向压条，压条通过均布的内六角螺钉与基座连接，可根据待加工箔材的幅面调整压条的压紧位置，压条与基座接触的平面做了精磨处理，保证压紧时箔材受力均匀，不会出现局部压痕或者翘边问题。基座侧边设置手轮调节结构，通过手轮转动带动内部的丝杆传动，可实现压条之间的间距微调，适配不同宽度的箔材装夹需求，手轮的转轴处设置了锁紧结构，调整到位后可锁定位置，避免加工过程中受振动出现位置偏移。基座上方两侧预留了光学器件安装位，可对应安装激光加工的聚焦镜或者定位传感器，保证加工光路与装夹平台的相对位置精度，安装位的孔位按照标准光学组件的安装尺寸设计，可直接适配常规的激光加工光学配件，无需额外做转接板加工。安装边界方面，整体基座的底面为平整安装面，四周设置了四个沉头安装孔，可直接固定在激光加工设备的工作平台上，安装孔的间距适配主流激光打标机、激光切割机的工作台T型槽间距，不需要额外打孔改造即可完成装配。整体结构的运动部件都做了防尘处理，手轮的丝杆位置设置了防尘挡片，避免激光加工产生的金属粉尘进入丝杆螺纹副，造成调节卡顿或者磨损，延长工装的使用寿命。在实际使用中，操作人员只需松开压条的紧固螺钉，将待加工箔材平铺在基座平台上，调整两侧压条位置压住箔材边缘，转动手轮微调张紧度，让箔材保持平整无褶皱的状态后锁定手轮，即可启动激光加工程序，相比传统的磁吸式或者胶带固定方式，这种机械压持加丝杆张紧的结构，不会对薄箔材造成磁污染或者胶痕残留，装夹重复定位精度更高，可满足批量薄材零件的连续加工需求，尤其适合小尺寸精密箔材零件的打标、切割工序使用。
