复刻苹果S4智能腕表外观结构设计

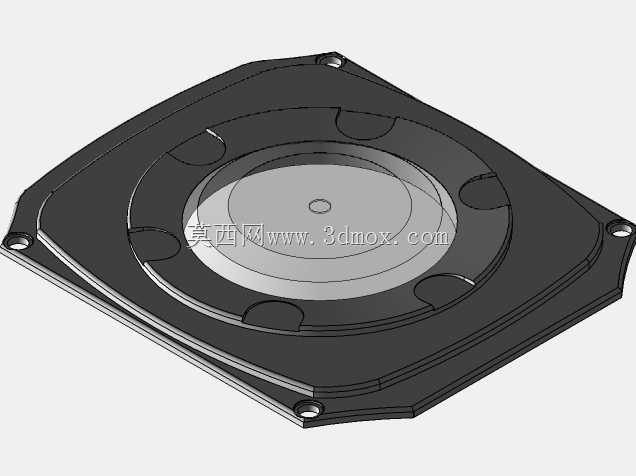

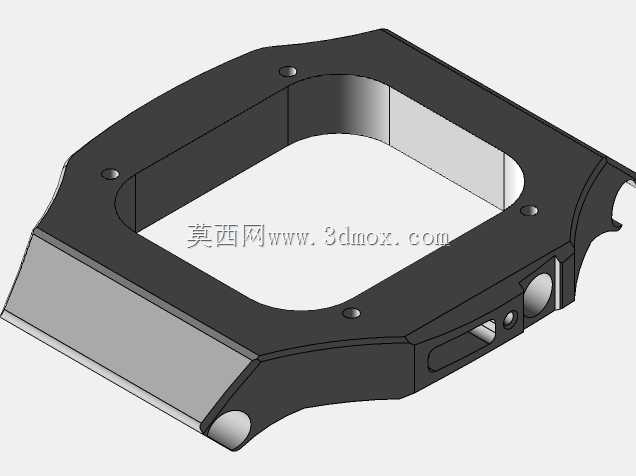

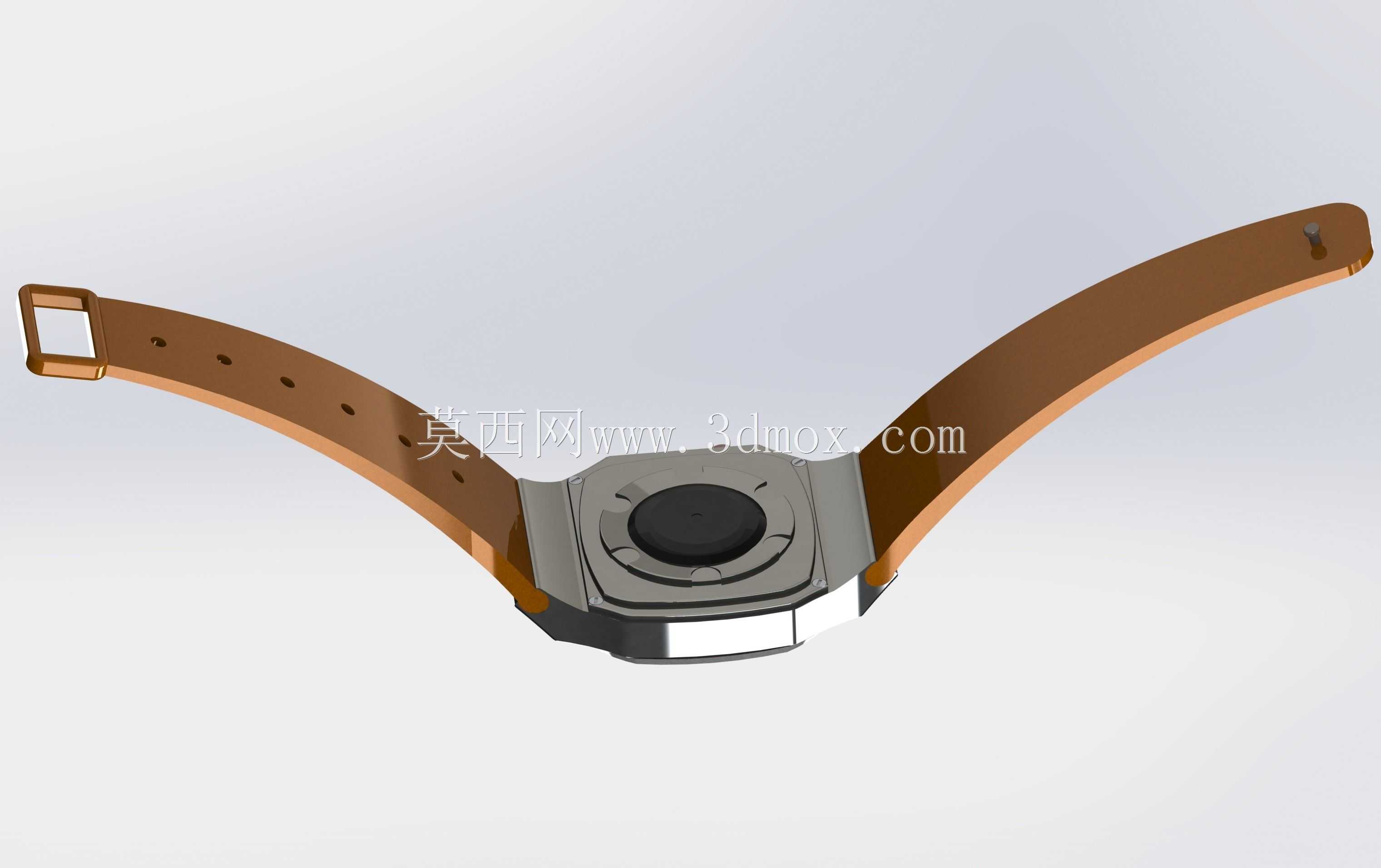

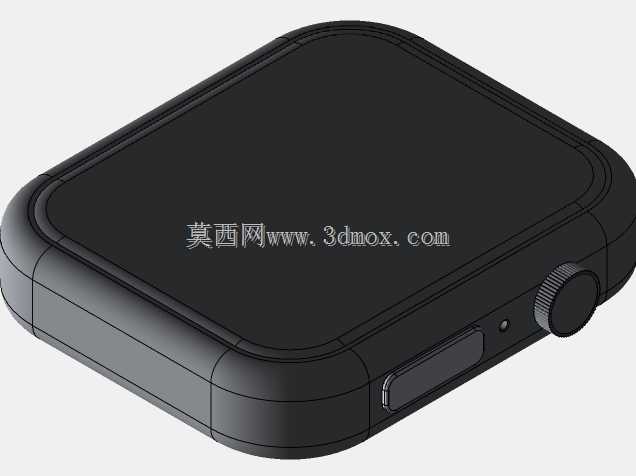

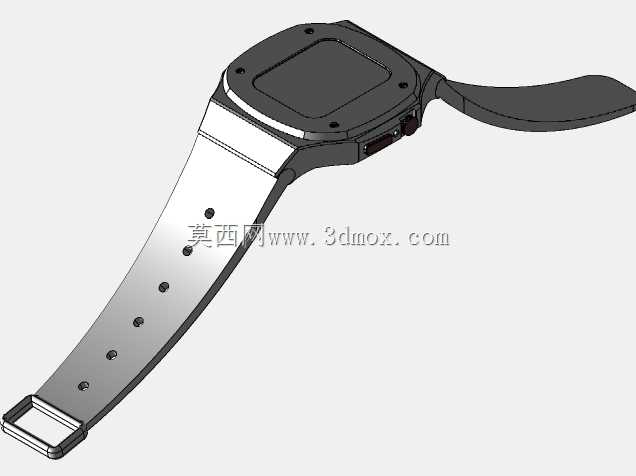

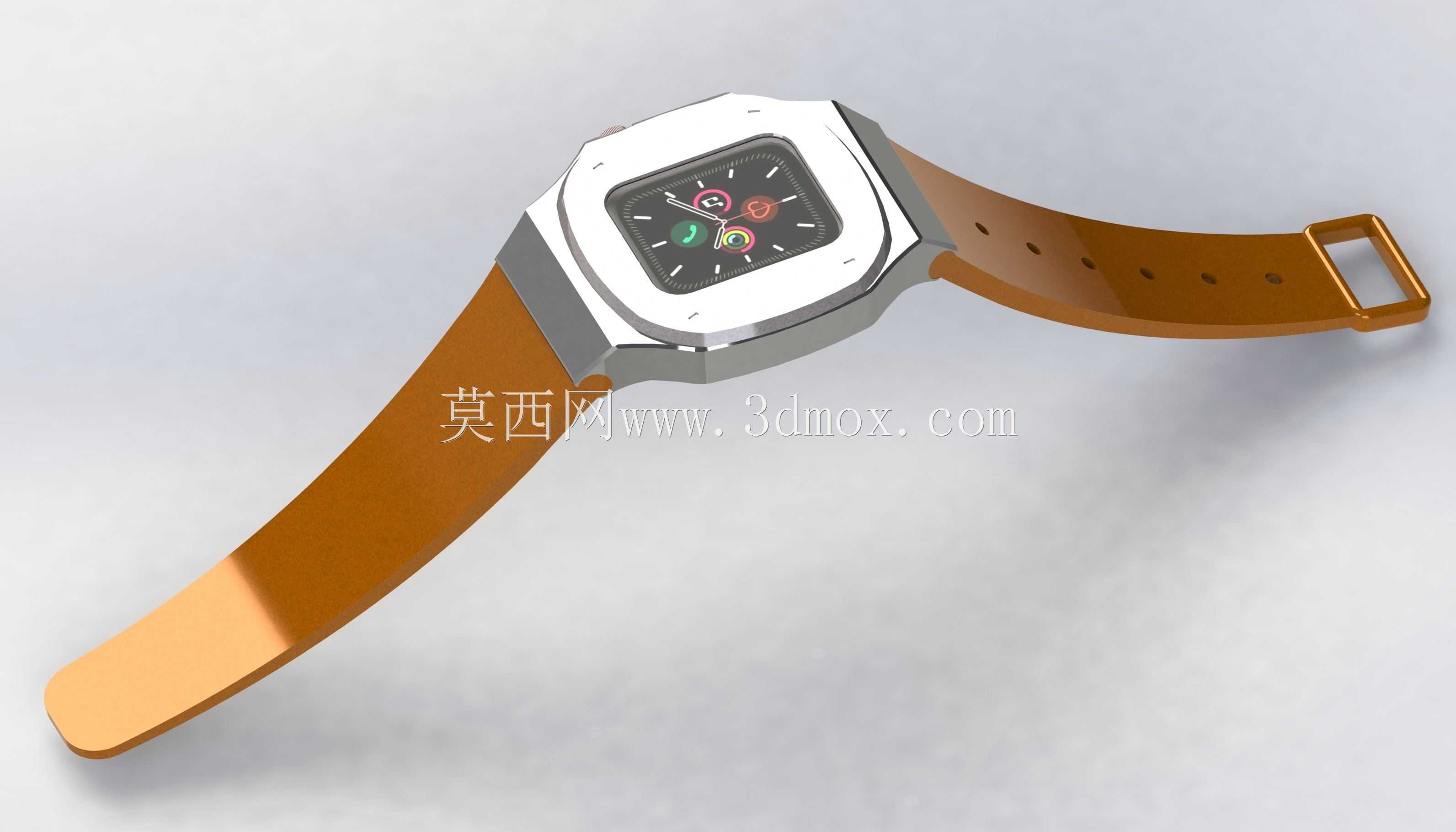

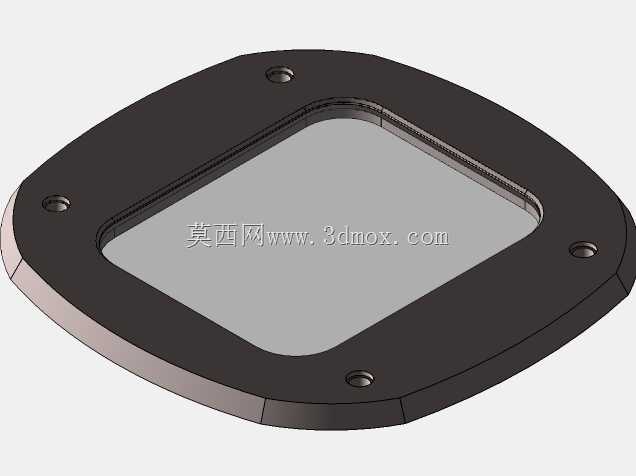

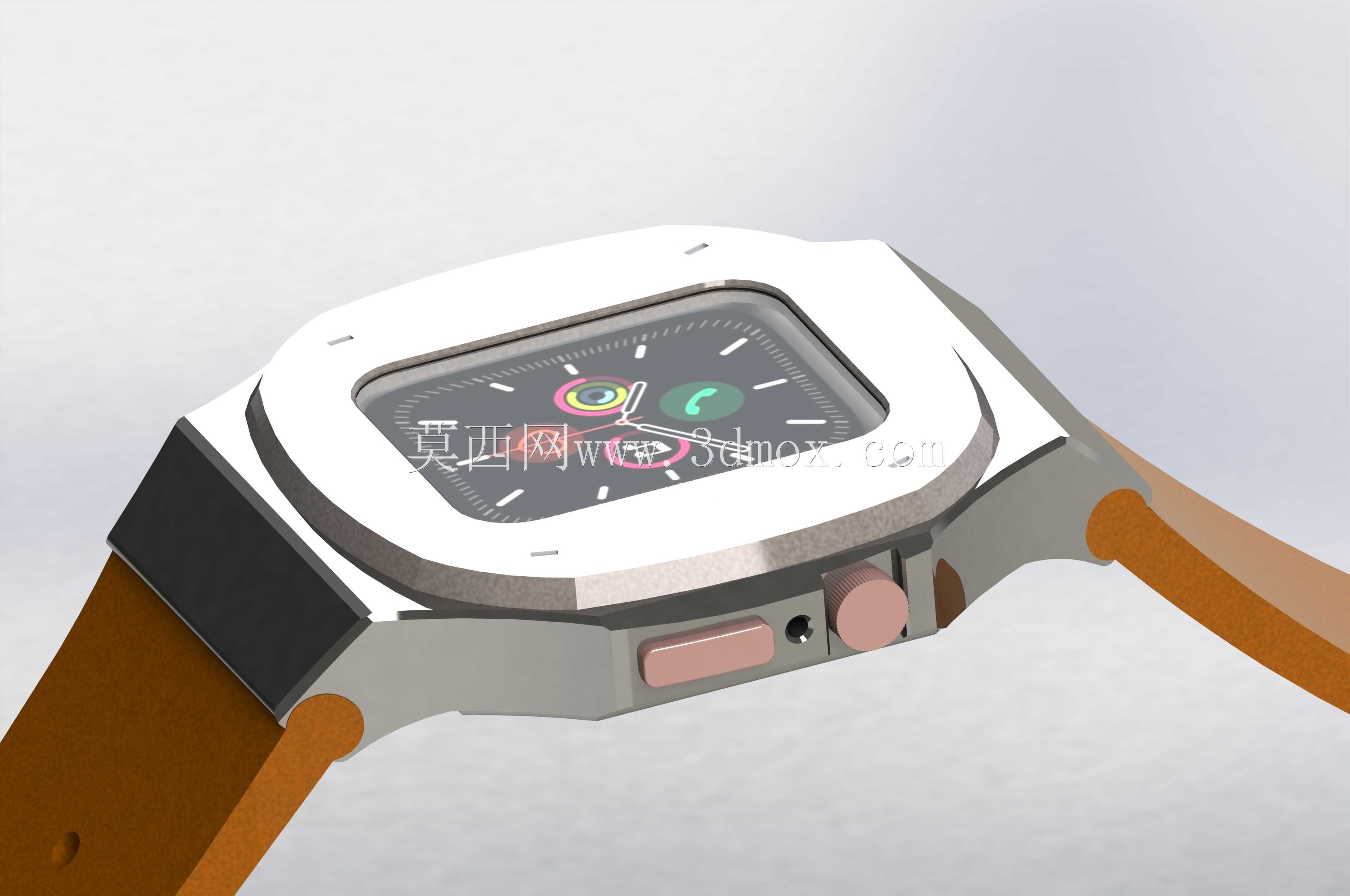

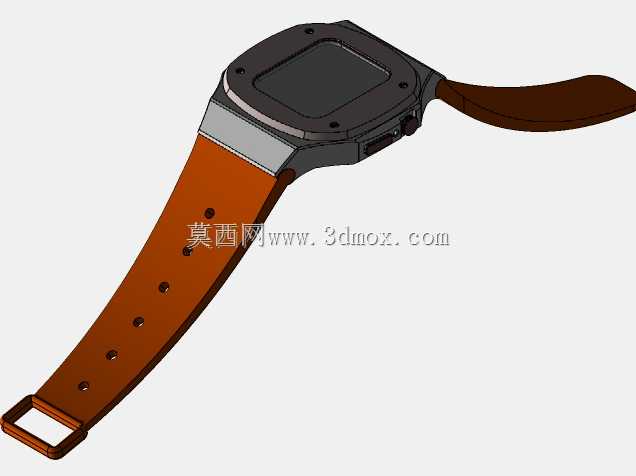

这款智能腕表的三维结构设计，首先围绕日常穿戴的实际使用场景展开，充分考虑手腕佩戴的贴合度与长期使用的结构可靠性。表壳采用多边形切边造型，在还原外观辨识度的同时，结构设计上预留了屏幕装配的定位台阶，屏幕与表壳的配合间隙控制在穿戴设备通用的公差范围内，既保证装配后的外观整体性，也能为屏幕缓冲胶圈预留安装空间，提升日常磕碰时的屏幕防护能力。表壳侧边的按键结构做了独立的装配槽设计，按键与壳体之间预留了合适的活动行程，避免长期按压出现卡滞问题，同时按键周边的密封槽结构可适配日常防泼溅的密封胶圈，满足日常洗手、雨天出行的使用需求。表带采用皮质复合结构的建模设计，表带与表壳的连接位置采用通用的生耳装配结构，生耳孔的位置与尺寸匹配常规智能腕表的通用生耳规格，用户可自行更换适配宽度的第三方表带，提升产品的使用扩展性。表带上的调节孔位按照人体手腕尺寸的通用分布规律设置，孔位间距控制在常规穿戴舒适的调节范围内，表带末端的表扣采用针扣结构，扣针的尺寸与表带孔位做了适配设计，扣合后不会出现松脱滑脱的问题。表盘内部的UI界面仅做外观展示建模，结构设计上重点考虑了内部元器件的堆叠空间，表壳内部的腔体预留了主板、电池、传感器的安装位置，腔体壁厚按照穿戴设备的常规强度要求设置，既保证整体结构强度，也能控制整机重量，避免长期佩戴给手腕造成额外负担。后盖部分的建模贴合手腕弧度设计，传感器开孔位置做了下沉处理，保证佩戴时传感器能贴合皮肤，提升心率等监测数据的采集准确性，后盖与表壳的配合位置预留了卡扣与密封胶圈的安装位，方便后期装配与维修拆卸。整体建模过程中，所有外观曲面都做了连续性处理，避免出现曲面折痕影响外观质感，各零部件之间的装配间隙都按照消费电子类产品的通用公差设置，可直接用于外观手板打样验证，也可作为穿戴产品结构设计的参考案例，帮助结构设计师快速梳理智能腕表的装配逻辑与尺寸边界，减少前期设计的反复调整工作量。
