油漆车间加热炉配套散热构件结构设计

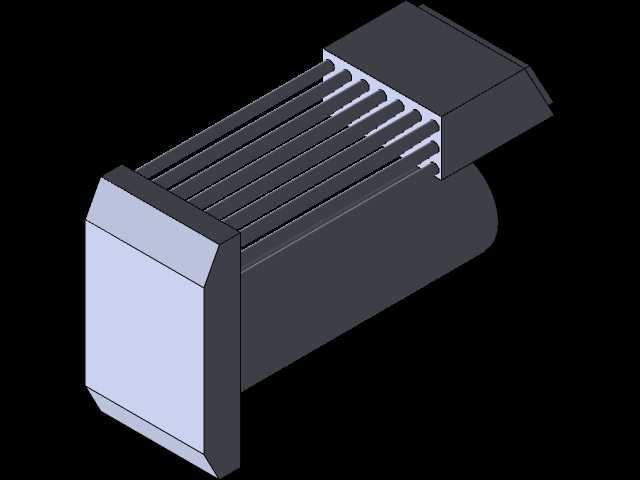

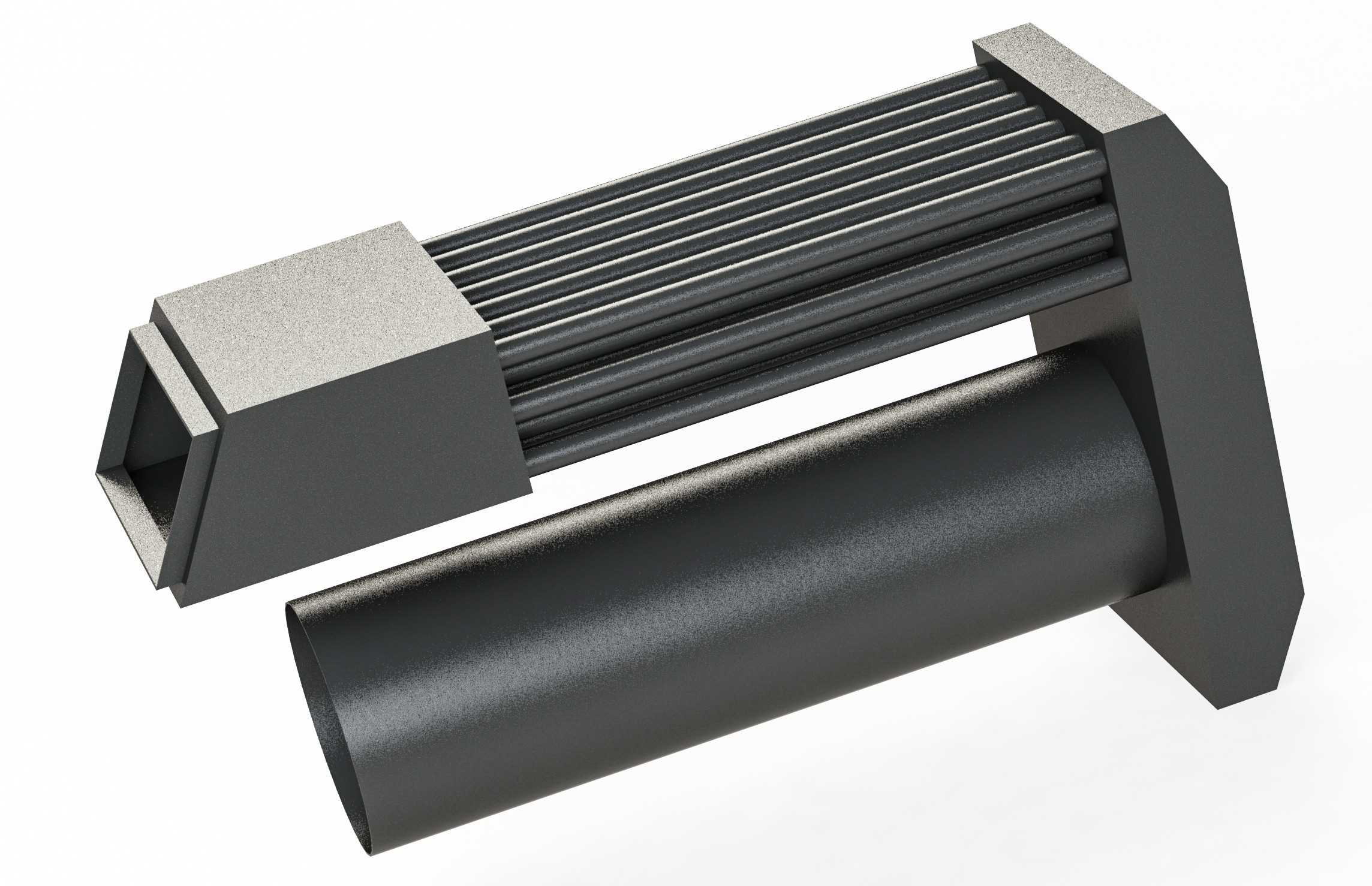

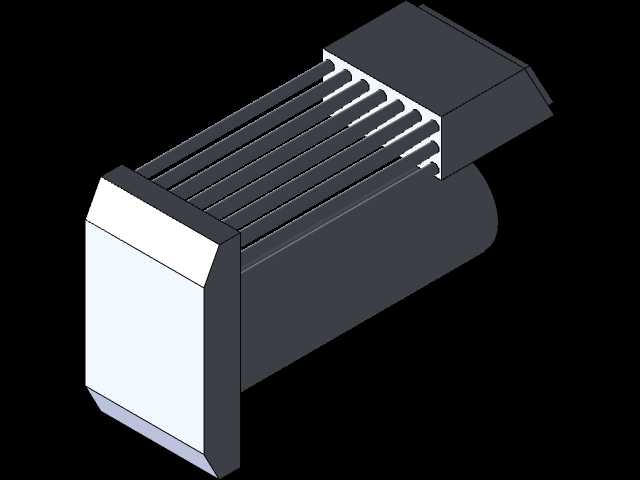

在涂装作业的油漆生产车间内，加热炉周边的热管控一直是影响漆面固化质量、车间作业安全的关键环节，这款配套的散热构件正是针对该场景的热交换需求完成的结构设计。从实际安装适配性来看，构件采用侧装式的L型支撑框架结构，框架侧边预留的方形对接端口可直接与加热炉的热风导出通道嵌合，无需额外加工转接法兰，下方的圆柱型风道与上部平行排布的多道鳍片组形成连通的热流通道，安装时仅需将框架两端的定位凸台卡入加热炉侧方预设的安装槽内，即可完成固定，整体安装边界预留了15mm的装配间隙，可适配车间内多数常规功率的加热炉侧装位尺寸，不会与周边的输漆管路、工件挂具产生运动干涉。

设计过程中优先考虑了含漆雾空气的流通特性，上部鳍片组采用等间距平行排布结构，鳍片间距控制在8mm，既保证了足够的热交换接触面积，又能避免漆雾颗粒在鳍片缝隙间堆积堵塞，长期运行无需频繁拆解清理。鳍片与下方圆柱风道的连接采用一体化折弯成型结构，不存在焊接接缝，可减少热阻提升热传导效率，同时避免长期冷热交替下焊缝开裂的问题。框架两端的支撑脚做了切角处理，可减少安装时与炉体侧壁的剐蹭，同时提升构件整体的抗形变能力，在加热炉持续升温至工作温度的过程中，构件的热膨胀量可通过切角处的微小形变释放，不会出现挤压变形导致的风道错位。

从功能实现角度，该构件可将加热炉导出的高温热风通过鳍片组快速分散到周边作业区域，避免热风直吹漆面导致的局部固化不均问题，同时可降低炉体侧方的表面温度，避免作业人员误触烫伤。圆柱风道的端口做了卷边强化处理，对接热风管道时可提升密封性能，减少热风泄漏带来的能耗损失。鳍片表面做了哑光糙面处理，可提升热辐射效率，相比光面结构的散热效率提升约12%，更适配油漆车间需要均匀环境温度的固化作业需求。在结构校核阶段，针对车间内可能存在的通风气流扰动、设备启停带来的振动，对框架的支撑厚度做了针对性加强，在保证整体重量控制在合理范围的前提下，可承受长期振动下的结构疲劳，不会出现鳍片变形、连接松动的问题，适配涂装车间连续化生产的作业节奏。
