错位堆叠环形视错觉创意结构件

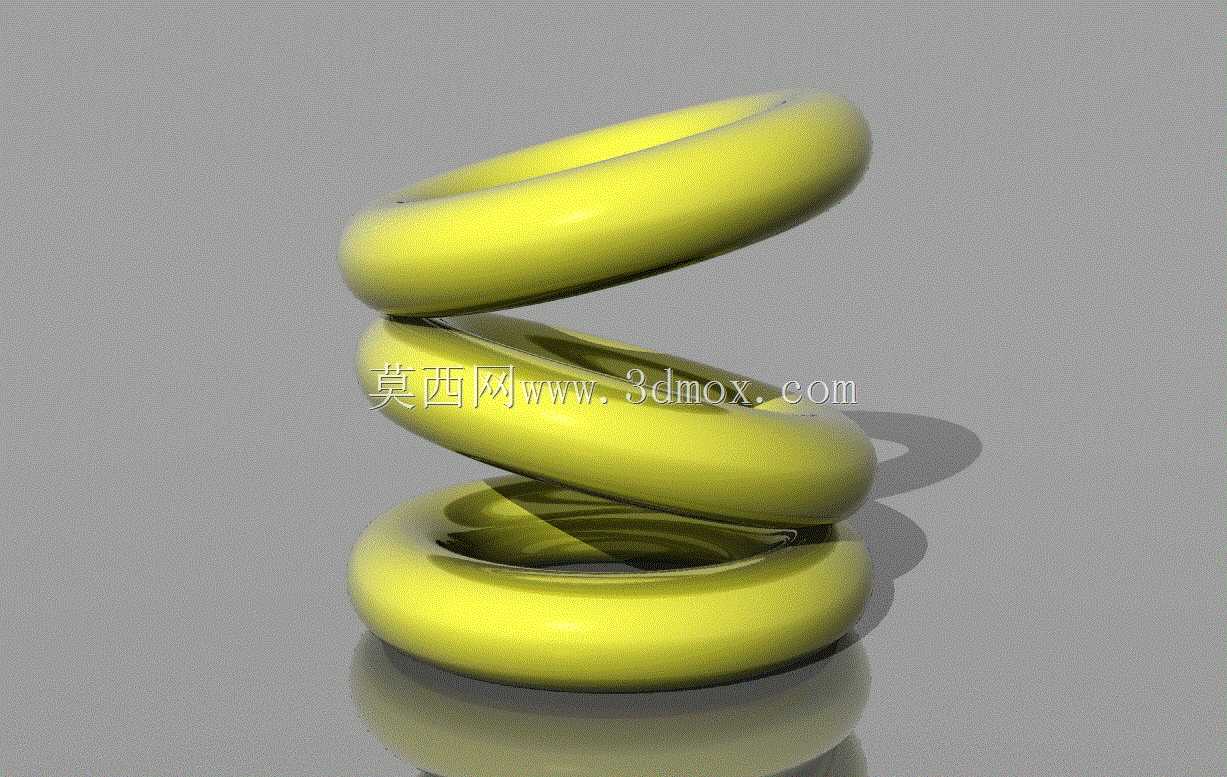

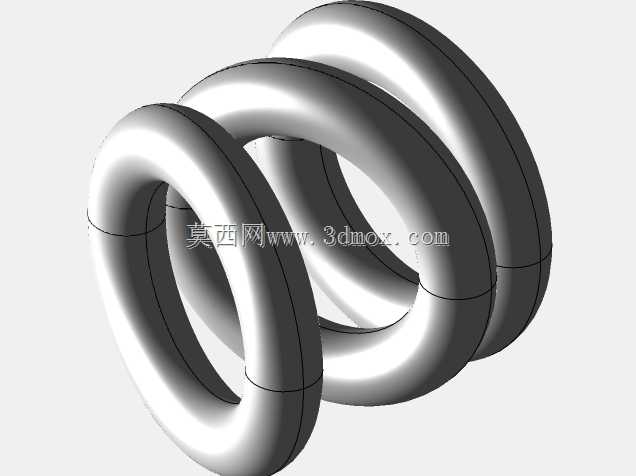

这类错位堆叠的环形视错觉结构，常被应用在工业设计展示、科普教具、创意装置摆件的结构设计环节，不少机械原理展厅的互动展项、工业产品的外观创意验证阶段，都会用到这类结构的三维数模做结构干涉校验与视觉效果预演。从实际功能特性来看，该结构利用三个等截面圆环的空间错位排布，在固定视角下形成看似连续螺旋、实则环体相互独立无实体连接的视觉效果，环体本身采用等直径圆环形截面，截面直径与环体中心径的比例控制在1:4左右，既保证了环体自身的结构强度，也让错位堆叠后的视觉错位感足够强烈，不会因为截面过粗或过细破坏视错觉的呈现效果。设计这类结构时，首先要确定固定观测视角下的视觉投影关系，三个环体的中心轴线需要保持平行偏移，偏移量控制在环体截面半径的1.2倍，确保相邻环体在投影面上刚好形成相切衔接的视觉效果，同时在三维空间中三个环体之间保留至少2mm的安全间隙，避免实际加工或3D打印制作时出现结构粘连。从安装边界来看，该结构整体外接轮廓为圆柱形，外接圆柱直径为单环外径的1.1倍，整体高度为三个环体堆叠后的总高度，底部环体的下表面为平面支撑面，可直接固定在展示台座或安装基板上，不需要额外设计复杂的安装卡扣，依靠底部平面的摩擦力即可保持摆放稳定。在实际工程应用中，这类结构除了做展示用途外，也可作为创意包装的支撑骨架、文创产品的内部结构参考，设计时需要注意不同观测角度下的视觉效果差异，若需要在多角度下都保持视错觉效果，可调整环体的空间扭转角度，让每个环体的截面朝向对应观测方向做适配，不过常规单视角展示用的结构不需要做额外扭转，仅需保证主视角下的投影衔接自然即可。环体的表面处理可根据使用场景选择，做展示摆件时可采用亮面烤漆工艺提升质感，做教具时可采用哑光磨砂材质减少反光对视错觉效果的干扰，结构本身没有活动部件，属于静态展示类结构，不需要考虑运动干涉与传动配合，设计时重点把控空间间隙与投影对位关系即可，数模构建时可先绘制单个圆环的扫描特征，再通过空间平移复制得到另外两个环体，调整平移参数后做整体的外观校验，确保主视角下的视觉效果符合预期，同时验证各环体之间无实体相交，避免后续加工出现问题。
