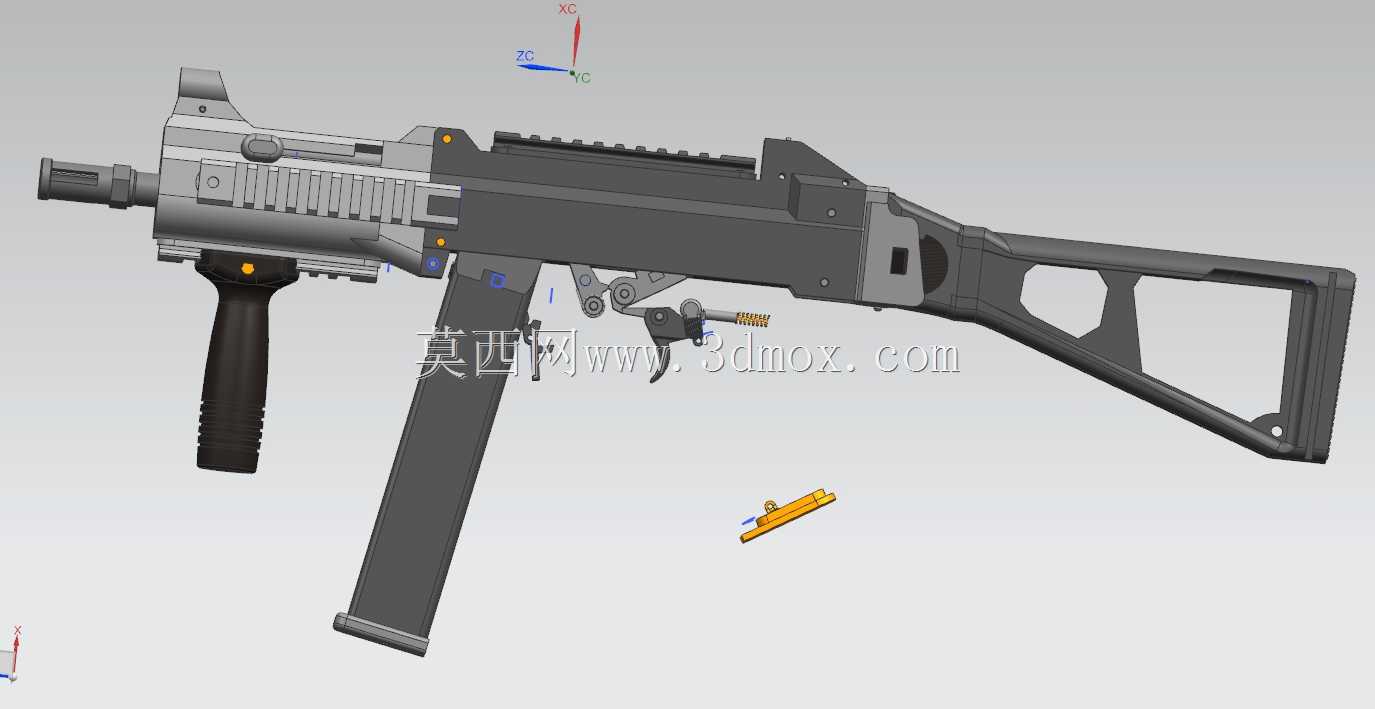

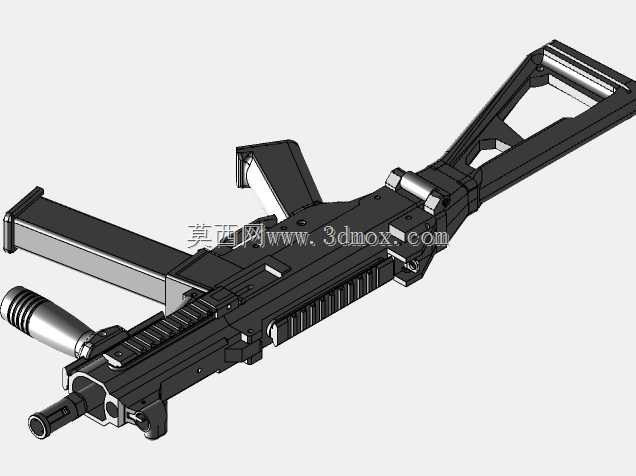

UMP9冲锋枪结构还原三维数模设计

本次还原的UMP9冲锋枪三维结构，核心面向轻武器教具研发、战术模拟道具开发、射击类游戏资产制作等场景，可直接用于结构原理展示、装配工艺验证、外观手板打样等环节。设计过程中未依托现成测绘图纸，完全参照公开的实物结构参数、战术使用需求反向推导各部件的配合关系，从机匣主体的分件逻辑开始，逐一确认各功能模块的安装边界。整体结构围绕9mm口径弹药的供弹、击发、抛壳流程布局，机匣上部保留标准皮卡汀尼导轨安装位，可兼容各类瞄准镜、战术附件的装配需求，导轨的槽宽、节距完全参照通用战术附件的接口标准设计，确保附件安装时无干涉。下机匣集成握把、扳机组件、弹匣插口的安装位，前握把采用符合人体工程学的倾斜角度设计，握持时手腕可保持自然姿态，降低长时间据枪的疲劳感。枪托采用折叠式镂空结构设计，折叠状态下可大幅缩短整体长度，适配狭窄空间内的携行与使用需求，枪托展开后的抵肩位置与枪管轴线保持合理高度差，可有效抑制连发射击时的枪口上跳。弹匣采用直插式安装结构，弹匣插口处设计有对应的定位卡槽，确保弹匣插入后可自动锁定，释放按键设置在扳机护圈前方位置，操作时无需大幅移动握持手即可完成弹匣更换。各活动部件的运动行程均做了限位设计，扳机的转动角度、拉机柄的后坐行程、枪机的往复距离均参照实物的操作逻辑设置，可直观展示各部件在射击循环中的运动关系。外形尺寸上，整体长度在枪托展开状态下控制在常规冲锋枪的合理区间，枪管长度适配9mm弹药的内弹道性能需求，各部件的壁厚兼顾结构强度与轻量化需求，机匣主体的壁厚在保证抗冲击强度的前提下尽可能做薄，降低整体重量。所有部件的装配均采用标准的机械连接逻辑，销钉、螺丝的安装位均预留对应的沉孔，装配后连接件不会突出部件表面影响外观，各活动部件之间预留合理的装配间隙，避免运动过程中出现卡滞。
